Amikor az automatizált berendezéseknek apró alkatrészeket kell kezelniük rendkívül korlátozott helyen,Rövid típusú vákuumos szívókorongok ZP2-MU-tólVesszőkompakt és praktikus vákuumos megfogási megoldást kínál. A φ2 és φ15 mm közötti betétátmérővel, alacsony profilú szerkezettel, többféle anyagválasztással és rugalmas rögzítési konfigurációkkal a ZP2-MU sorozatot olyan precíziós kezelési alkalmazásokhoz tervezték, ahol a hagyományos tapadókorongok túl nagyok vagy nehezen helyezhetők el.

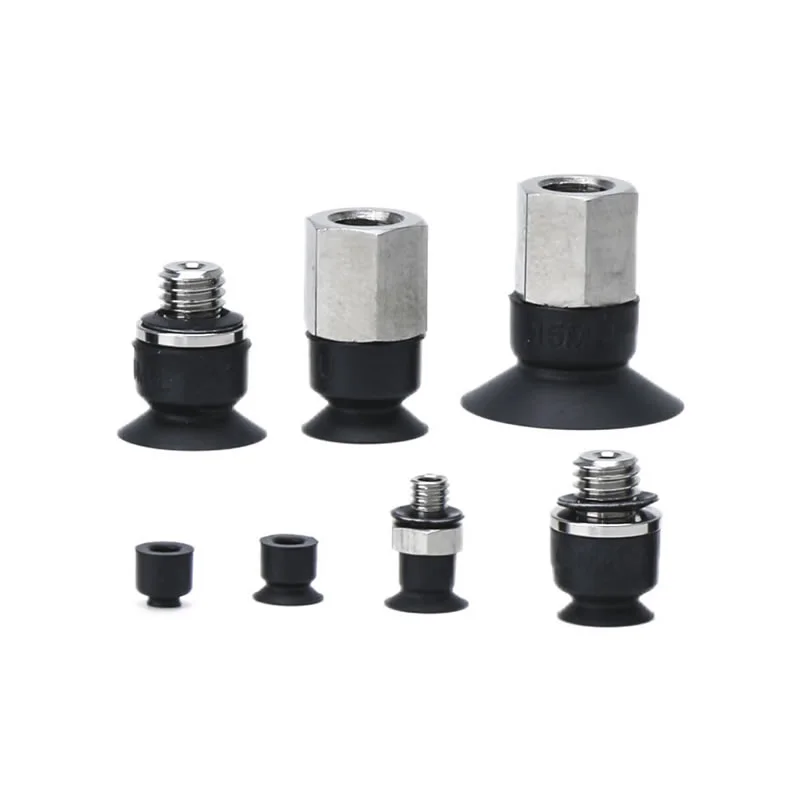

A ZP2-MU rövid típusú vákuumos szívókorongok kompakt, lapos vákuumpárnák, amelyeket kis, könnyű és precíziós munkadarabokhoz fejlesztettek ki. Helytakarékos szerkezetük miatt különösen alkalmasak sűrűn elrendezett automatizálási berendezésekhez, míg az olyan anyagopciók, mint az NBR, szilikongumi, uretángumi, FKM, vezető NBR és vezetőképes szilikongumi, lehetővé teszik a mérnökök számára, hogy az üzemi körülményeknek megfelelő megoldást válasszanak. A sorozat támogatja a φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 és φ15 mm-es betétátmérőket, így alkalmas elektronikai, félvezetői, precíziós összeszerelésre, csomagolásra és egyéb automatizált kezelési alkalmazásokra.
Tartalomjegyzék
- Mik azok a rövid típusú ZP2-MU vákuumos szívókorongok?
- Miért számít a kompakt kialakítás az automatizálásban?
- Melyek a ZP2-MU főbb jellemzői?
- Milyen jellemzőket kell figyelembe venniük a vásárlóknak?
- Hogyan befolyásolják a különböző betétanyagok a teljesítményt?
- Hol használhatók a ZP2-MU vákuumos tapadókorongok?
- Hogyan válasszák ki a mérnökök a megfelelő modellt?
- Milyen előnyökkel járhatnak az automatizált rendszerek?
- GYIK A ZP2-MU rövid vákuumos szívókorongokról
- Miért érdemes a ZP2-MU-t fontolóra venni következő automatizálási projektjénél?
Mik azok a rövid típusú ZP2-MU vákuumos szívókorongok?
A ZP2-MU rövid típusú vákuumos szívókorongok a ZP2 sorozat lapos típusú vákuumkorongjai, amelyeket kifejezetten kompakt méreteket és megbízható adszorpciót igénylő alkalmazásokhoz terveztek. A termékleírásoknak megfelelően a rendelkezésre álló tányérátmérők φ2 mm-től φ15 mm-ig terjednek, lehetővé téve a tapadókorongok nagyon kis munkadarabok befogadását.
Az alacsony profilú konfiguráció különösen értékes, ha a rendelkezésre álló beépítési magasság korlátozott. Ahelyett, hogy nagy függőleges összeszerelést igényelne, a rövid szerkezet lehetővé teszi, hogy a vákuumpárna közelebb kerüljön a munkadarabhoz. Ez segíthet a berendezéstervezőknek kompaktabb megfogók létrehozásában, és javíthatja a kis alkatrészek hozzáférhetőségét.
A lapos érintkezési felület a megfelelő munkadarabokkal való szoros érintkezést is támogatja. A precíziós pick-and-place műveleteknél fontos a stabil érintkezés megőrzése, mert a túlzott mozgás, deformáció vagy inkonzisztens pozicionálás befolyásolhatja az összeszerelés pontosságát.
További információkért a vásárlók áttekinthetik a Comma's-tRövid típusú vákuumos szívókorongok ZP2-MU termékoldalrészletes modellinformációkért és rendelési konfigurációkért.
Miért számít a kompakt kialakítás az automatizálásban?
A modern automatizálási berendezések egyre kompaktabbak. A robotoknak, lineáris működtetőknek, összeszerelő állomásoknak és precíziós kezelőrendszereknek gyakran több műveletet kell végrehajtaniuk egy korlátozott működési tartományon belül. Ilyen környezetben minden pneumatikus alkatrész mérete befolyásolhatja az általános mechanikai kialakítást.
A rövid vákuumos tapadókorongnak számos gyakorlati előnye lehet:
- Csökkentett beépítési magasság:Az alacsony profilú konstrukció szűk függőleges helyekre alkalmas.
- Jobb hozzáférhetőség:A kis párnák elérhetik a sűrű alkatrészelrendezéseken belüli munkadarabokat.
- Kompakt markolat kialakítás:Több kis szívópont integrálható egy korlátozott területen.
- Precíziós kezelés:A kis párnaátmérők hatékonyabban illeszkednek a kis munkadarab felületekhez.
- Rugalmas berendezés integráció:A különböző bemeneti és menetes konfigurációk leegyszerűsítik a pneumatikus rendszer tervezését.
Ezek a jellemzők a kompakt vákuumpárnákat különösen fontossá teszik a nagy sebességű és nagy sűrűségű automatizált gyártóberendezéseket fejlesztő gyártók számára.
Melyek a ZP2-MU főbb jellemzői?
A vákuumos tapadókorong teljesítménye nem csak az átmérőjétől függ. A mérnököknek figyelembe kell venniük a profilt, az anyagot, a csatlakozási módot, a munkadarab jellemzőit és a működési környezetet is.
1. Ultrakompakt betétméretek
A ZP2-MU modellek φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 és φ15 mm-es méretben kaphatók. Ez a széles választék alkalmassá teszi a sorozatot mikro- és könnyű alkatrészekhez.
2. Lapos érintkező szerkezet
Az MU konfiguráció lapos pad kialakítást használ. Ezt a szerkezetet a megfelelő alakú munkadarabokkal való stabil érintkezésre tervezték, és elősegítheti az állandó adszorpció fenntartását az ismételt felvételi és elhelyezési ciklusok során.
3. Többféle anyaglehetőség
A felhasználók különböző gumianyagokat választhatnak a hőmérséklet, a kémiai expozíció, a kopás és az elektrosztatikus követelmények szerint. Ez a termékcsaládot jobban adaptálhatóvá teszi, mint az egyanyagú vákuumpárna.
4. Többféle szerelési konfiguráció
A sorozat támogatja a csatlakozási lehetőségeket, beleértve az A3-as külső menetet és a H5 vagy B5 konfigurációkat a különböző méretű betétekhez. Függőleges vákuumbemeneti elrendezések is elérhetők a ZP2-T konfigurációkon keresztül.
5. Vezetőképességi lehetőségek érzékeny alkalmazásokhoz
Vezetőképes NBR és vezetőképes szilikongumi opciók választhatók, ha fontos a statikus elektromosság szabályozása. Ez különösen fontos az elektronikai és félvezetőgyártási környezetekre.
Milyen jellemzőket kell figyelembe venniük a vásárlóknak?
A vákuumos tapadókorong kiválasztását a tényleges munkadarab- és gépkonfigurációval kell kezdeni, nem pedig a legkisebb elérhető modell kiválasztásával. A következő specifikációk fontosak a ZP2-MU automatizálási projektek értékelése során.
| Specifikáció | Rendelkezésre álló lehetőségek / Információk | Miért számít |
|---|---|---|
| Pad Type | MU lapos típus | Támogatja a kompakt és stabil érintkezést a megfelelő felületekkel |
| Párna átmérője | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Lehetővé teszi a párna hozzáigazítását a kis munkadarab méretekhez |
| Anyag | NBR, szilikon, uretán, FKM, vezetőképes NBR, vezető szilikon | Lehetővé teszi a hőmérsékleti, vegyi, kopási és statikus szabályozási követelményekhez való alkalmazkodást |
| Kapcsolat | A3, H5, B5 típustól függően | Támogatja a különböző pneumatikus elrendezésekkel való integrációt |
| Szerkezet | Rövid / alacsony profilú | Hasznos, ha a beépítési magasság korlátozott |
| Tipikus munkadarabok | Kicsi és könnyű alkatrészek | Alkalmas precíziós pick-and-place műveletekhez |
Hogyan befolyásolják a különböző betétanyagok a teljesítményt?
Az anyagválasztás az egyik legfontosabb döntés a vákuumpárna meghatározásakor. A különböző anyagok hőmérséklet-, vegyszerálló-, kopásállósági és speciális ipari környezetben való alkalmazhatóságuk eltérő.
| Anyag | Tipikus hőmérsékleti tartomány | Megfelelő alkalmazások |
|---|---|---|
| NBR | 0°C és 120°C között | Általános ipari munka, fémlemezek, furnér és hullámkarton |
| Szilikon gumi | -30°C és 200°C között | Félvezető kezelés, vékony munkadarabok és élelmiszerekhez kapcsolódó berendezések |
| Uretán gumi | 0°C és 60°C között | Hullámkarton, vaslemez és furnér általános kezelése |
| FKM | 0°C és 250°C között | Vegyi vonatkozású alkalmazások és igényes hőmérsékleti környezetek |
| Vezető NBR | 0°C és 100°C között | Statikus elektromosság szabályozást igénylő félvezető alkalmazások |
| Vezetőképes szilikon | -10°C és 200°C között | Félvezető és elektronikai alkalmazások elektrosztatikus problémákkal |
A tényleges anyagválasztásnak mindig a teljes működési környezeten kell alapulnia, beleértve a munkadarab felületét, a hőmérsékletet, a vegyszereket, a vákuumviszonyokat és a szükséges élettartamot.
Hol használhatók a ZP2-MU vákuumos tapadókorongok?
A ZP2-MU kis méretei és anyagrugalmassága miatt a sorozat különösen fontos a precíziós automatizálás szempontjából.
Elektronika és félvezető gyártás
A kis elektronikai alkatrészek gondos kezelést igényelnek, mert a túlzott mechanikai erő vagy az elektrosztatikus kisülés károsíthatja az érzékeny termékeket. A vezetőképes szilikon és a vezetőképes NBR opciók ezért megfontolhatóak olyan alkalmazásoknál, ahol a statikus szabályozás a berendezés tervezésének részét képezi.
Precíziós összeszerelés
Az automatizált összeszerelő rendszerek gyakran manipulálnak kis műanyag, fém vagy elektronikus alkatrészeket. A kompakt tapadókorong segítségével a kar végén lévő szerszámok elérhetik a munkadarabokat anélkül, hogy a szomszédos alkatrészeket zavarnák.
Csomagolás automatizálás
A könnyű csomagolóelemek és a kisméretű termékek vákuumos megfogási technológiával szállíthatók. Több kis tapadókorong is elrendezhető, így személyre szabott megfogási mintát hozhat létre.
Mikrokomponens kezelés
Ha a munkadarabok csak néhány milliméteresek, előfordulhat, hogy a nagy szívókorong nem biztosít hatékony érintkezési felületet. A ZP2-MU φ2–φ15 mm-es tartománya több lehetőséget kínál a megfogási pontnak az alkatrészhez való illesztésére.
Hogyan válasszák ki a mérnökök a megfelelő modellt?
A szisztematikus kiválasztási folyamat csökkentheti az integrációs problémákat és javíthatja a vákuumfogás megbízhatóságát.
- Mérje meg a rendelkezésre álló érintkezési területet.Olyan betétátmérőt válasszon, amely biztonságosan illeszkedik a kívánt fogófelülethez.
- Ellenőrizze a telepítési helyet.Győződjön meg arról, hogy a rövid típusú szerkezet és a kiválasztott csatlakozási konfiguráció illeszkedik a megfogóhoz.
- Értékelje a munkadarab anyagát.A felület szerkezete, merevsége, porozitása és tisztasága befolyásolhatja a vákuum teljesítményét.
- Válassza ki a megfelelő gumianyagot.Vegye figyelembe a hőmérsékletet, a vegyszereket, a kopást és a statikus elektromosságot.
- Erősítse meg a vákuumcsatlakozást.Illessze az A3, H5, B5 vagy megfelelő adapter konfigurációt a pneumatikus rendszerhez.
- Tesztelje a teljes szerelvényt.Ellenőrizze az adszorpciós stabilitást, a ciklusidőt, a pozicionálási pontosságot és a kioldási viselkedést a tényleges működési körülmények között.
Ez a megközelítés különösen hasznos azoknak a vásárlóknak, akik olyan kínai gyártót vagy beszállítót keresnek, amely képes támogatni a testreszabott pneumatikus alkatrészek követelményeit.
Milyen előnyökkel járhatnak az automatizált rendszerek?
A gépgyártók számára a kompakt vákuumpárna értéke nem csupán a kis mérete. Valódi előnye abból adódik, hogy ez a kompaktság hogyan járul hozzá a teljes automatizálási rendszerhez.
- Térhatékonyság:A rövid felépítés segíti a mérnököket a korlátozott telepítési területeken végzett munkában.
- Alkatrész kompatibilitás:A többféle tányérméret különböző kis munkadarabokhoz illeszkedik.
- Anyag rugalmasság:Számos gumiválaszték támogatja a különböző ipari környezeteket.
- Precíziós kezelés:A kis érintkezési felületek jobban illeszkedhetnek a mikrokomponensekhez.
- Statikus vezérlési lehetőségek:Az elektronikai és félvezető alkalmazásokhoz vezetőképes anyagok állnak rendelkezésre.
- Integrációs rugalmasság:A különböző bemeneti és menetes konfigurációk leegyszerűsíthetik a berendezés tervezését.
- Tömeges gyártás konzisztenciája:A több tapadókorongot használó automatizált rendszerek esetében a méretkonzisztencia fontos az ismételhető megfogási teljesítményhez.
GYIK A ZP2-MU rövid vákuumos szívókorongokról
Mit jelent a MU a ZP2 sorozatban?
Az MU a lapos, rövid típusú konfigurációt azonosítja a ZP2 sorozaton belül. Kisméretű és könnyű munkadarabok kompakt telepítésére és precíziós kezelésére tervezték.
Milyen méretekben érhető el a ZP2-MU?
A rendelkezésre álló párnaátmérők a következők: φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 és φ15 mm. A megfelelő méretet a munkadarab méreteinek és a használható érintkezési felületnek megfelelően kell kiválasztani.
Melyik anyag alkalmas félvezető alkalmazásokhoz?
A szilikongumi a félvezetőkkel kapcsolatos alkalmazásokhoz szerepel, míg a vezetőképes NBR és a vezetőképes szilikongumi akkor érhető el, ha statikus elektromosság szabályozására van szükség. A végső kiválasztásnál figyelembe kell venni az adott folyamatkörnyezetet.
Használható a ZP2-MU korlátozott telepítési helyeken?
Igen. Rövid és alacsony profilú szerkezete kifejezetten olyan alkalmazásokhoz készült, ahol a beépítési magasság korlátozott.
A tapadókorongok testreszabhatók?
A kiválasztott konfigurációk testreszabhatók. A vevőknek információkat kell megadniuk a munkadarabról, a szükséges betétátmérőről, az anyagról, a szerelési konfigurációról, a vákuum bemeneti irányáról és a működési környezetről, hogy kiértékelhető legyen a megfelelő konfiguráció.
Miért érdemes a ZP2-MU-t fontolóra venni következő automatizálási projektjénél?
A ZP2-MU rövid típusú vákuumos szívókorongok a kompakt felépítést, a kis betétátmérőket, a rugalmas anyagválasztást és a többféle rögzítési lehetőséget praktikus megoldássá teszik a precíziós vákuumkezeléshez. A félvezető- és elektronikai gyártástól a precíziós összeszerelésig és csomagolás-automatizálásig a sorozat segíthet a géptervezőknek megbirkózni a kis munkadarabok és a szűkös beépítési hely kihívásaival.
Ha kompakt vákuumos tapadókorongokat vásárol automatizált berendezésekhez, értékeli a különböző betétanyagokat, vagy személyre szabott pneumatikus megfogási megoldást fejleszt,Vesszősegíthet megtalálni a megfelelő ZP2-MU konfigurációt az alkalmazási követelményeknek megfelelően. Modellválasztás, tömeges vásárlás, testreszabott megoldások vagy műszaki kérdések eseténlépjen kapcsolatba velünkhogy megbeszélje projektjét, és megtalálja a megfelelő vákuumos tapadókorongos megoldást az automatizálási rendszeréhez.
