A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).
Rövid típusú vákuumos szívókorongok ZP2-MU
Vezető kínai gyártóként gyárunk testreszabott rövid típusú vákuumos szívókorongokat kínál ZP2-MU (ø2-15mm). Alacsony profillal szűk helyekre és antisztatikus szilikonnal. Az importált szilikon, NBR és antisztatikus anyagok felhasználásával, valamint teljesen rozsdamentes acél alkatrészekkel ez a termék alkalmas a lítium akkumulátor- és félvezetőiparban való használatra.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Rövid típusú vákuumos szívókorongok ZP2-EU
ZP2 sorozatú rövid típusú vákuumpárna egység
ZP2-T sorozat Adapterrel Rövid típusú vákuumpárna
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás

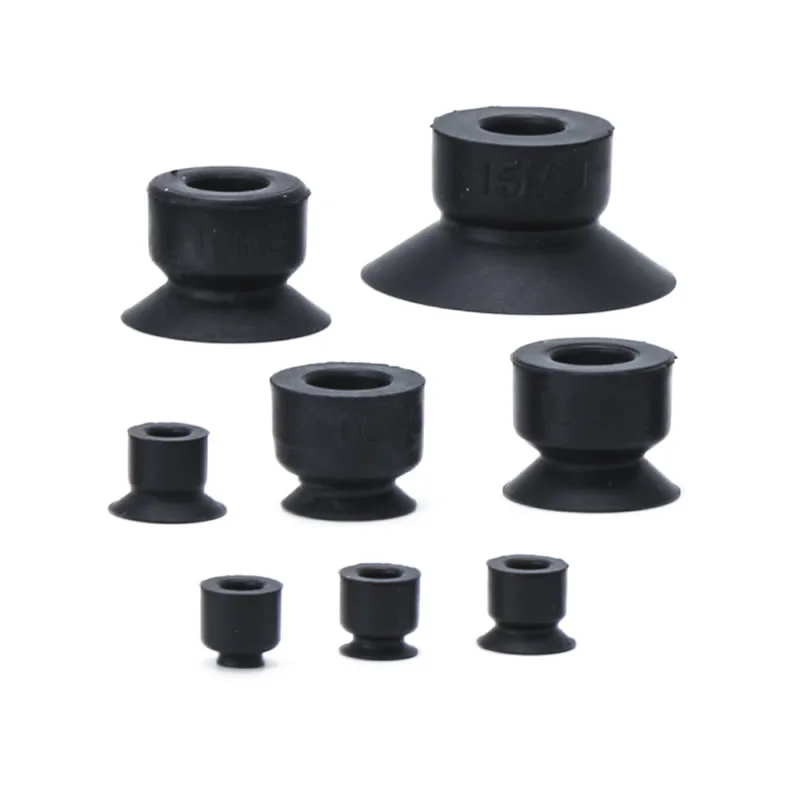

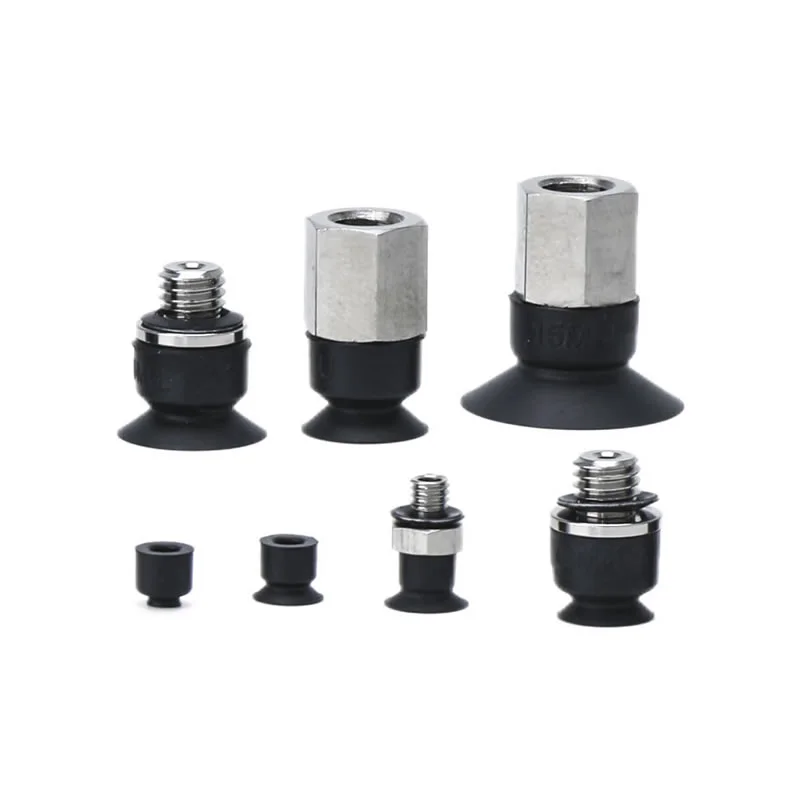

A ZP2-MU rövid típusú vákuumos szívókorongokat kompakt szerkezettel tervezték, és stabil, megbízható adszorpciót biztosítanak.
Termékjellemzők:
Ez az alacsony profilú tapadókorong ideális korlátozott helyű telepítésekhez. Lapos érintkezési felülete biztosítja a szoros illeszkedést a munkadarabhoz, egyenletes szívást biztosít, miközben minimálisra csökkenti a deformációt – így kiválóan alkalmas precíziós kezelési feladatokra. A kiválasztott modellek antisztatikus tulajdonságokkal rendelkeznek, és megfelelnek az érzékeny környezetek, például az elektronikai gyártás követelményeinek.
Műszaki adatok:
Kis átmérők széles választékában kapható, beleértve a φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 és φ15 átmérőket, amelyek alkalmasak kis és könnyű alkatrészek kezelésére.
Anyagok:
Az opciók közé tartozik az NBR (nitrilkaucsuk), az importált szilikon és az antisztatikus szilikon, amelyek rugalmas kiválasztást tesznek lehetővé a hőmérséklet, a kopásállóság és az elektrosztatikus védelem igényei alapján.
Csatlakozási lehetőségek:

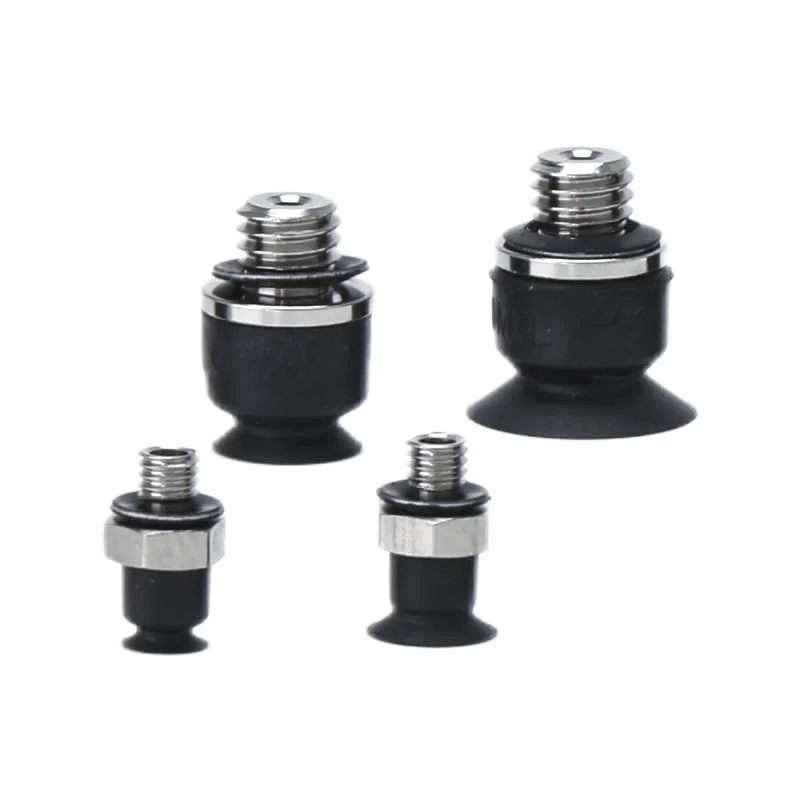

A ZP2-MU rövid típusú vákuumos szívókorongok többféle rögzítési konfigurációt támogatnak, beleértve a külső menetet (A3) és a belső menetet (B5), biztosítva a könnyű integrációt a berendezések széles skálájába.
GYIK
Mi az "MU" típus a ZP2-ben?
Az "MU" típus egy mini, ultrakompakt (mikro) kialakításra utal a ZP2 sorozaton belül.
Nagyon kis átmérők (φ2–φ15) a precíziós kezelés érdekében
Alacsony profilú szerkezet szűk beépítési helyekhez
Könnyű, kis méretű munkadarabokhoz optimalizálva
A Commaelec rövid típusú ZP2-MU vákuumos szívókorongokat gyárt, amelyek stabil méretpontossággal rendelkeznek, biztosítva a folyamatos teljesítményt a nagy pontosságú rendszerekben.
Melyek a ZP2-MU legfontosabb előnyei?
Kompakt méret: ideális sűrű elrendezésekhez és korlátozott helyhez
Stabil adszorpció: a lapos kialakítás megbízható tömítést biztosít a kis alkatrészeken
Precíziós kezelés: minimalizálja a deformációt a felszedés és az elhelyezés során
Anyagrugalmasság: NBR, szilikon és antisztatikus opciók állnak rendelkezésre
Magas konzisztencia: A Commaelec ellenőrzött gyártása egyenletes minőséget biztosít ömlesztett használat során
Mik az alkalmazások?
Elektronikai ipar: chipek, kis alkatrészek, NYÁK-kezelés (antisztatikus opciók állnak rendelkezésre)
Precíziós összeszerelő sorok: kisméretű műanyag vagy fém alkatrészek
Csomagolás automatizálás: könnyű termékek és gyors ciklusú műveletek
Mikrokomponens kezelés: ahol a hely és a pontosság kritikus

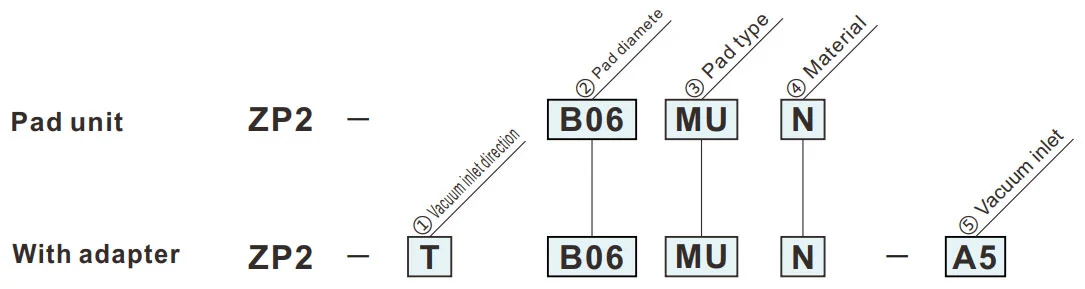

Hogyan rendeljünk
- Magasságirányban helytakarékos.
| ①Vákuum bemeneti irány | |
| T | Függőleges |
| ③ Párna típusa | |
| MU | Lapos típus |
|
⑤ Vákuum bemenet
② Párna átmérő (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (férfi) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (férfi) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (női) | — | — | — | — | ● | ● | ● | ● |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.
Méretek (mm)
A zöld szimbólum testreszabott modellek.
MU
Lapos típus
| Modell | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Hivatkozási modell: ZP2-B035MUN
Az adapter rögzítési méretei
Alkalmazható pad: B02MU/B035MU/B04MU/B05MU
Alkalmazható pad: B06MU/B08MU/B10MU/B15MU

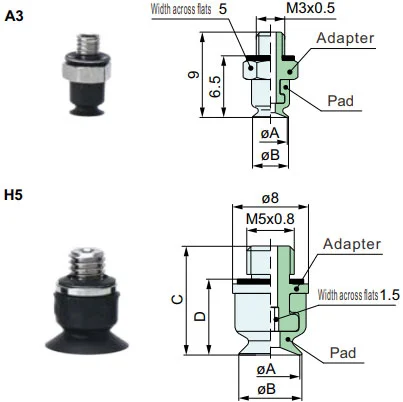

ZP2-T
Függőleges
A3,H5
| Modell | øA | øB | C | D | Adapter | |||||
|
① Vákuum bemenet irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑤ Vákuum bemenet |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Hivatkozási modell: ZP2-TB10MUGS-H5
ZP2-T
Függőleges

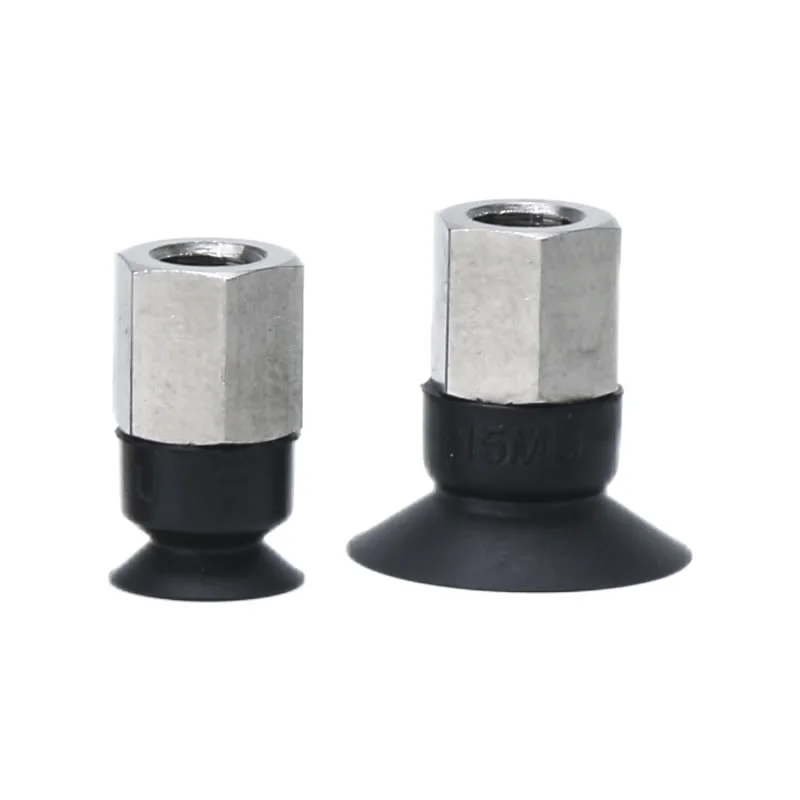

B5
| Modell | øA | øB | C | D | Adapter | |||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑤ Vákuum bemenet |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Hivatkozási modell: ZP2-TB10MUGS-B5
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
