A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).
Fújtató zárgyűrű nélkül Vákuumos szívókorongok ZP2-J
A Commaelec a ZP2-J vezető tömítőgyűrű nélküli vákuumos szívókorongok gyártója, amely 2,5 és 3,5 rétegű opciókat (φ6–φ30 mm) kínál a kisméretű vagy ferde munkadarabok kompakt, rugalmas kezeléséhez. Kiváló minőségű gumi, szilikon és antisztatikus anyagok biztosítják a stabil szívást. A rugalmas telepítés támogatja a függőleges/oldalsó vákuum bejutását és az adapterekkel vagy robotkarokkal való integrációt.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Fújtató zárgyűrű nélkül Vákuumos szívókorongok ZP2-J
ZP2 sorozatú harmonika alátét egység
ZP2-T sorozat Adapteres csőrugós vákuumpárnákkal
ZP2-R sorozat Adapteres csőrugós vákuumpárnákkal
ZP2-Y sorozat Adapteres harmonika vákuumpárnákkal
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás

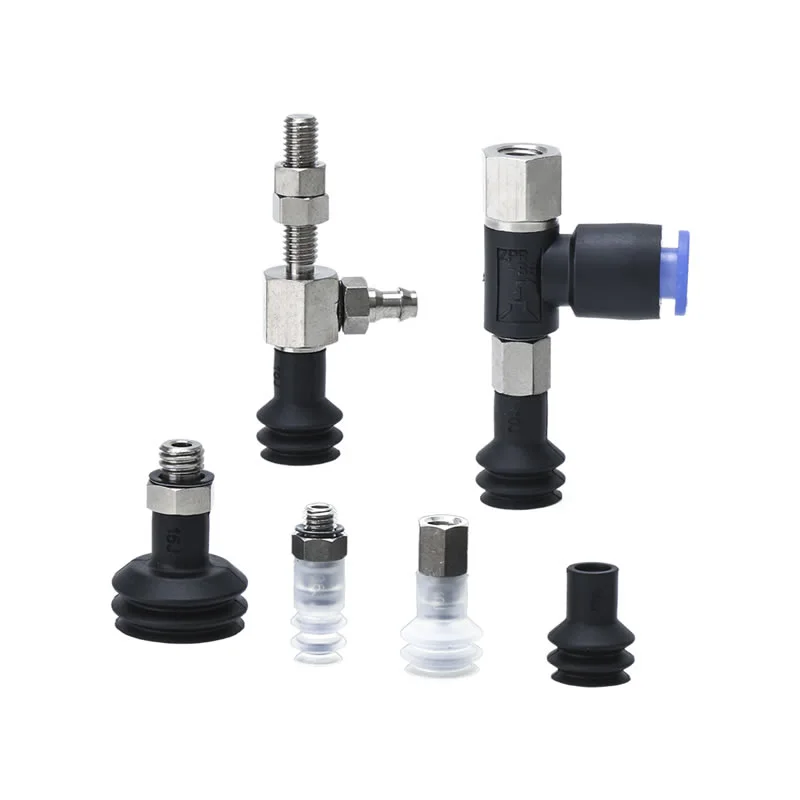

A ZP2-J zárgyűrű nélküli vákuumos szívókorongokat kompakt, precíz és adaptálható automatizálási alkalmazásokhoz tervezték. Ideálisak kis alkatrészekhez, szabálytalan alkatrészekhez és korlátozott hellyel rendelkező gyártósorokhoz.
A ZP2-J fújtatós poharak főbb jellemzői zárgyűrű nélkül
Magas rugalmasság
A többlépcsős harmonika kialakítás (2,5 rétegű vagy 3,5 rétegű) függőleges ütéselnyelést tesz lehetővé, kompenzálva a magasságkülönbségeket és a kisebb eltolódásokat.
Biztosítja a stabil tapadást egyenetlen vagy ferde felületeken.
Károsodás nélkül támogatja a finom vagy szabálytalan alakú munkadarabokat.
Nincs szükség zárgyűrűre
A 2,5 rétegű modellekhez nincs szükség zárógyűrűre, ami leegyszerűsíti a telepítést és csökkenti az összeszerelési időt.
Kapható φ6mm, φ10mm és φ15mm átmérővel, hogy megfeleljen a különböző szívási követelményeknek.
A reteszelő hardver hiánya ellenére is megőrzi a megbízható tapadást.
Szerelés típusa
Robotkarokba és automatizált állomásokba való közvetlen vagy moduláris integrációra tervezték.
Kompakt szerkezete elfér szűk helyen a gyártósorokon.
Támogatja a hatékony anyagkezelést az elektronikában, a fröccsöntésben és a kis fémmegmunkáló iparágakban.
Anyagok változatossága
A ZP2-J tömítőgyűrű nélküli vákuumszívókorongok kiváló minőségű szilikonból, gumiból vagy poliuretánból (PU) készülnek, amely a kivételes kopásállóság és rugalmasság kombinációját kínálja.
Kompatibilis az elektronikai gyártás tisztaterű vagy antisztatikus környezetével.
Biztosítja a hosszú távú tartósságot gyakori ciklusok mellett, állandó vákuumteljesítményt fenntartva.
Mi a különbség a ZP2-J és a ZP2-ZJ között?
ZP2-J
Típus:Több fújtatós fújtató zárgyűrű nélkül Vákuumos szívókorongok ZP2-J
Zárógyűrű:Választható; A 2,5 rétegű modellekhez nincs szükség zárógyűrűre
Méretek:2,5 rétegű (φ6mm, φ10mm, φ15mm), 3,5 rétegű (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Alkalmazások:Jól működik ferde felületeken vagy korlátozott pufferterületen; ideális kis elektronikai cikkekhez, fröccsöntött alkatrészekhez és kompakt fém alkatrészekhez
Rugalmasság:Magas függőleges ütéselnyelés a harmonika kialakításnak köszönhetően
Felszerelés:Kompakt, könnyen integrálható robotkarokba és automatizált állomásokba
ZP2-ZJ
Típus:Egyfokozatú vagy kétfokozatú fújtatós vákuumpohár zárgyűrűvel
Zárógyűrű:A biztonságos rögzítéshez szükséges
Méretek:Jellemzően nagyobb átmérők, mint a ZP2-J; nehezebb vagy nagyobb munkadarabokhoz tervezték
Alkalmazások:Alkalmas valamivel nagyobb, nehezebb vagy merevebb tárgyakhoz; általánosan használt ipari automatizálásban, ahol a stabilitás és a biztonságos rögzítés kritikus fontosságú
Rugalmasság:Mérsékelt stroke-felszívódás; a megbízható tartásra összpontosítson az extrém függőleges kompenzáció helyett
Felszerelés:A biztonságos rögzítéshez zárógyűrű szükséges, kompatibilis a szabványos rögzítő hardverekkel

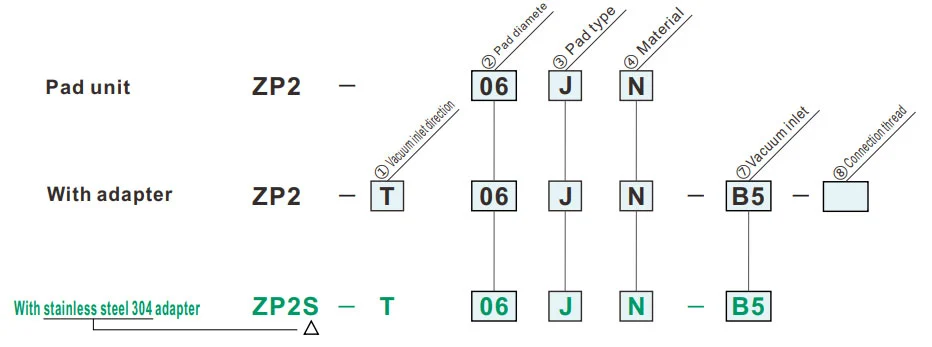

Hogyan rendeljünk
- Olyan használatra, ahol nincs hely a puffer számára (rugós típusú).
- Munkadarabok ferde adszorpciós felülettel.
- A ZP sorozatú adapterhez használható.
| ①Vákuum bemeneti irány | ⑦ Vákuum bemenet | ⑧ Csatlakozó szál | ||
| T | Függőleges |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Oldalsó |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ② Párna átmérő (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③ Párna típusa | |
| J | Fújtató (2,5 fokozatú) |
| ⑦ Vákuum bemenet | |||
| Férfi szál | A5 | M5 x0,8 | |
| A6 | M6 x1.0 | ||
| Női szál | B4 | M4 x0,7 | |
| B5 | M5 x0,8 | ||
| Barb illesztés | U4 | ø4-es puha csőhöz | M-5AU-4 |
| N4 | ø4-es nylon csőhöz | M-5AN-4 | |
| U6 | ø6-os puha csőhöz | M-5AU-6 | |
| N6 | ø6 nylon csőhöz | M-5AN-6 | |
| Egyérintéses illesztés | 04 | ø4 | |
| 06 | ø6 | ||
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
reen szimbólum testreszabott modellek.
| ⑧ Csatlakozó szál | ||
| Férfi szál | A5 | M5 x0,8 |
| A6 | M6 x1.0 | |
| Női szál | B4 | M4 x0,7 |
| B5 | M5 x0,8 | |

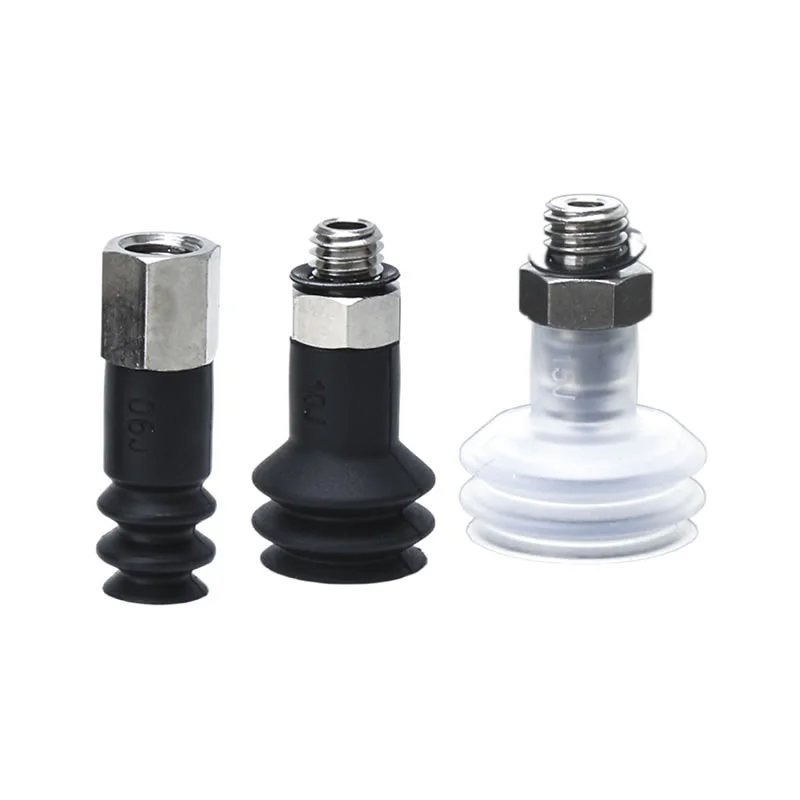

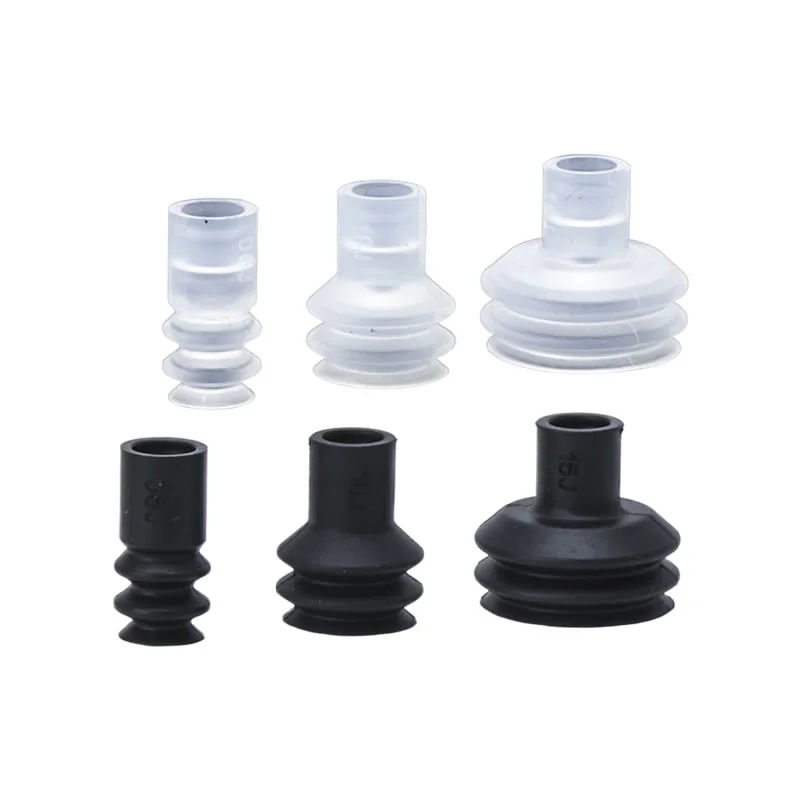

Méretek (mm)
A zöld szimbólum testreszabott modellek.
J
Fújtató
| Modell | øA | øB | øC | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Hivatkozási modell: ZP2-06JN
Az adapter rögzítési méretei

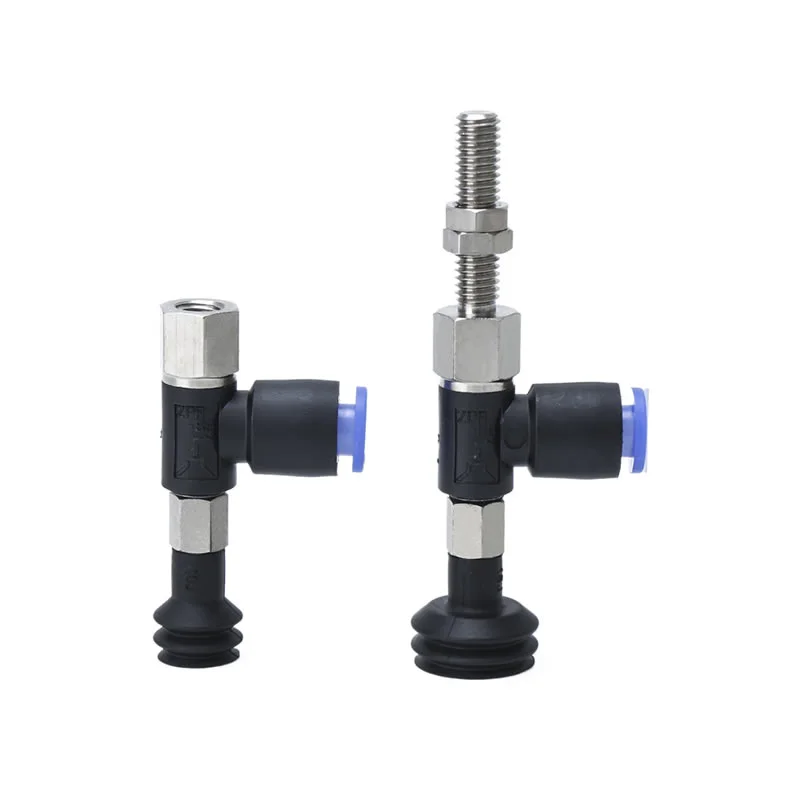

ZP2-T
Függőleges
A5, A6
| Modell | A | B | C | D | Alkalmazkodni | |||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑦ Vákuum bemenet |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Hivatkozási modell: ZP2-TB10JGN-A5
ZP2-T
Függőleges
B4, B5
| Modell | A | B | Alkalmazkodni | |||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑦ Vákuum bemenet |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Hivatkozási modell: ZP2-TB15JN-B5

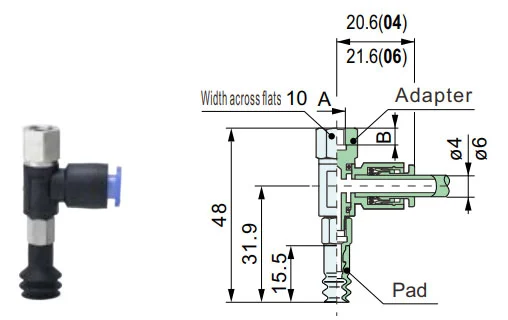

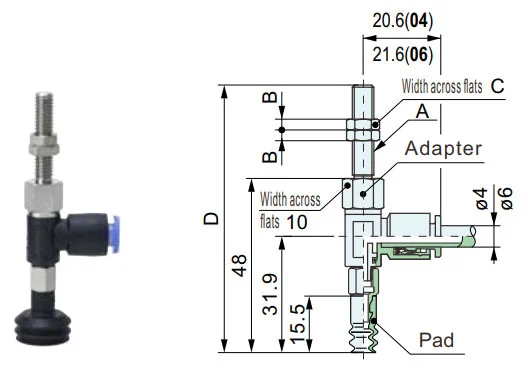

ZP2-R
Oldalsó
A5, A6
| Modell | A | B | C | D | Alkalmazkodni | ||||||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑦ Vákuum bemenet |
⑧ Kapcsolat szál |
⑦ Vákuum bemenet |
⑧ Kapcsolat szál |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Hivatkozási modell: ZP2-R06JGN-04-A5 Hivatkozási adapter: ZPR1-04-A5
ZP2-R
Oldalsó
B4, B5
| Modell | A | B | Alkalmazkodni | ||||||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑦ Vákuum bemenet |
⑧ Kapcsolat szál |
⑦ Vákuum bemenet |
⑧ Kapcsolat szál |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Hivatkozási modell: ZP2-RB10JN-06-B5 Hivatkozási adapter: ZPR1-06-B5

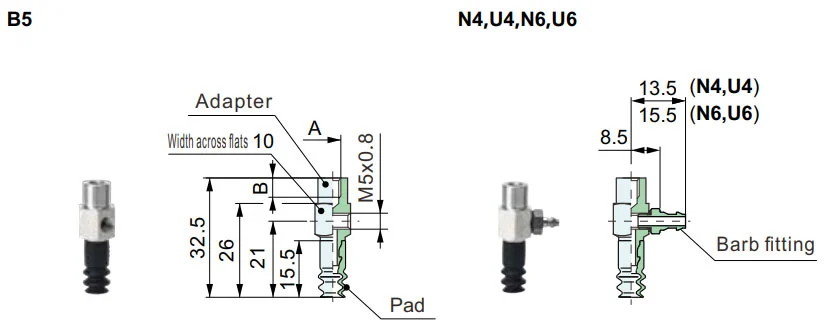

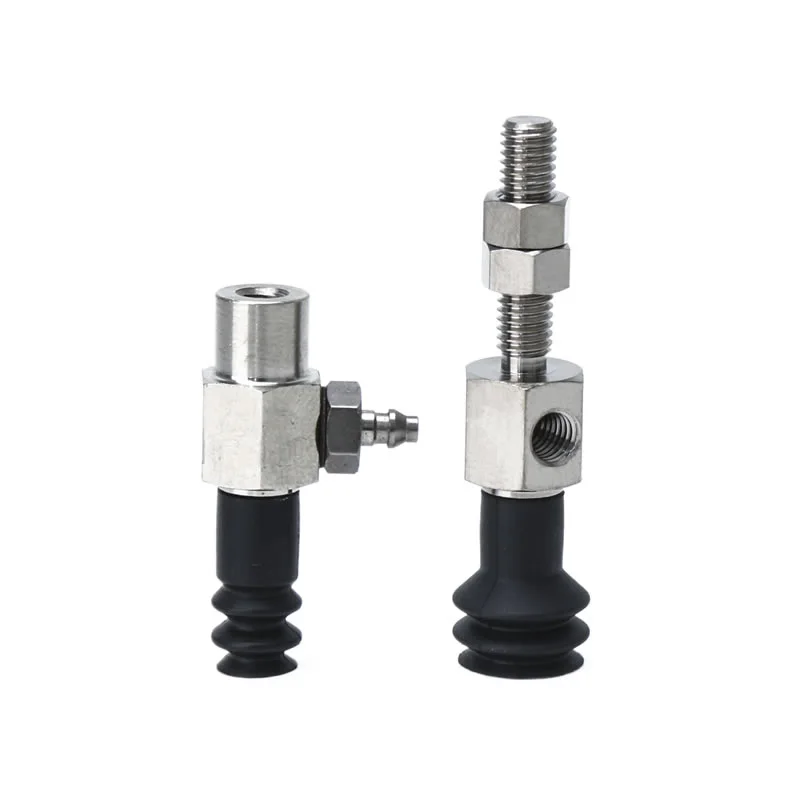

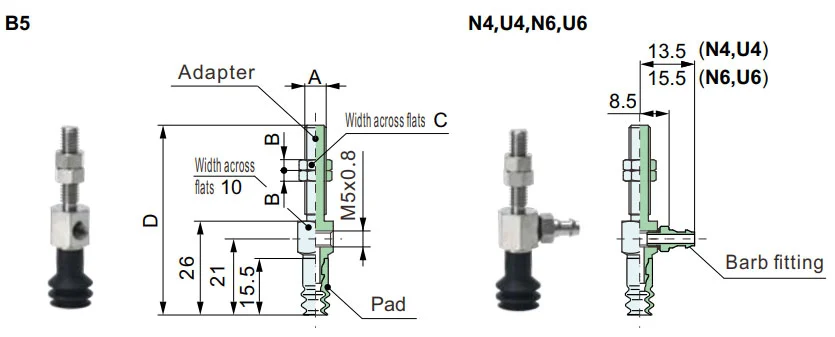

ZP2-Y
Oldalsó
A5, A6
| Modell | A | B | C | D | Alkalmazkodni | ||||||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑦ Vákuum bemenet |
⑧ Kapcsolat szál |
⑦ Vákuum bemenet |
⑧ Kapcsolat szál |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Referencia modell: ZP2-YB15JGN-U4-A6 Hivatkozási adapter: ZPY1-U4-A6
ZP2-Y
Oldalsó
B4, B5
| Modell | A | B | Alkalmazkodni | ||||||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑦ Vákuum bemenet |
⑧ Kapcsolat szál |
⑦ Vákuum bemenet |
⑧ Kapcsolat szál |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Hivatkozási modell: ZP2-Y06JS-N4-B4 Hivatkozási adapter: ZPY1-N4-B4
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
Telepítési kézikönyv
PDF Letöltés
Figyelmeztetés + Figyelem (Használat előtt olvassa el)
PDF Letöltés
