A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).
Fújtatós vákuumos szívókorongok ZP2-MB
Kína vezető gyártójaként gyárunk a ZP2-MB (ø4-20 mm átmérőjű) harmonika vákuumos szívókorongokat kínálja, amelyeket kifejezetten döntött vagy gömb alakú munkadarabokhoz terveztek. Olyan megoldásokat kínálunk, amelyek egyedi hullámos (harmonika-stílusú) szerkezettel rendelkeznek, amely lehetővé teszi a beépített párnázási funkcionalitást további helyigény nélkül. Készleten tartunk NBR, szilikon és antisztatikus anyagokat, és kínálunk M3/M5 menetes interfész opciókat.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz

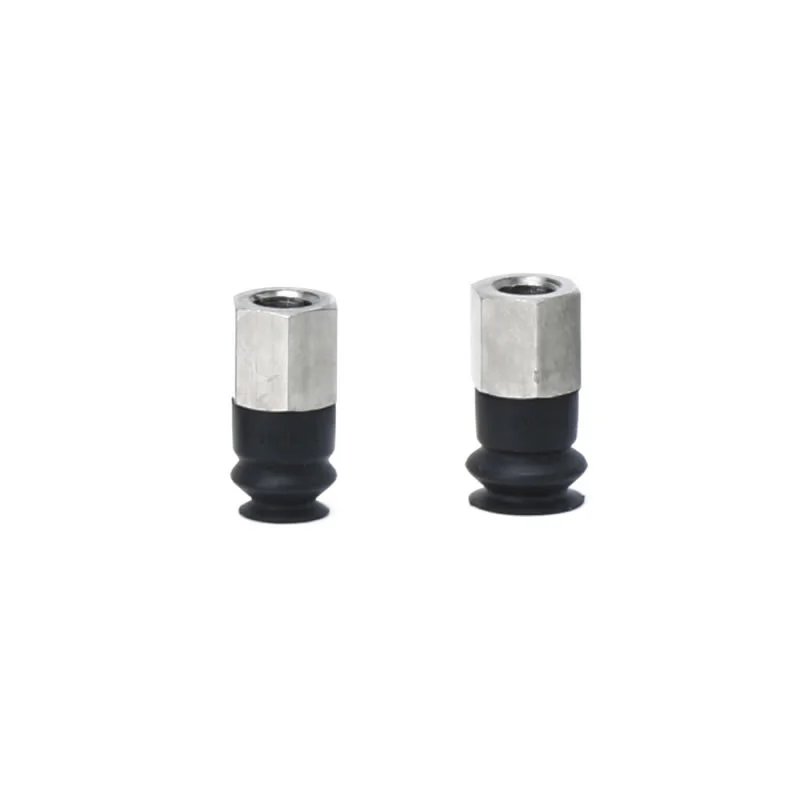

Fújtatós vákuumos szívókorongok ZP2-MB

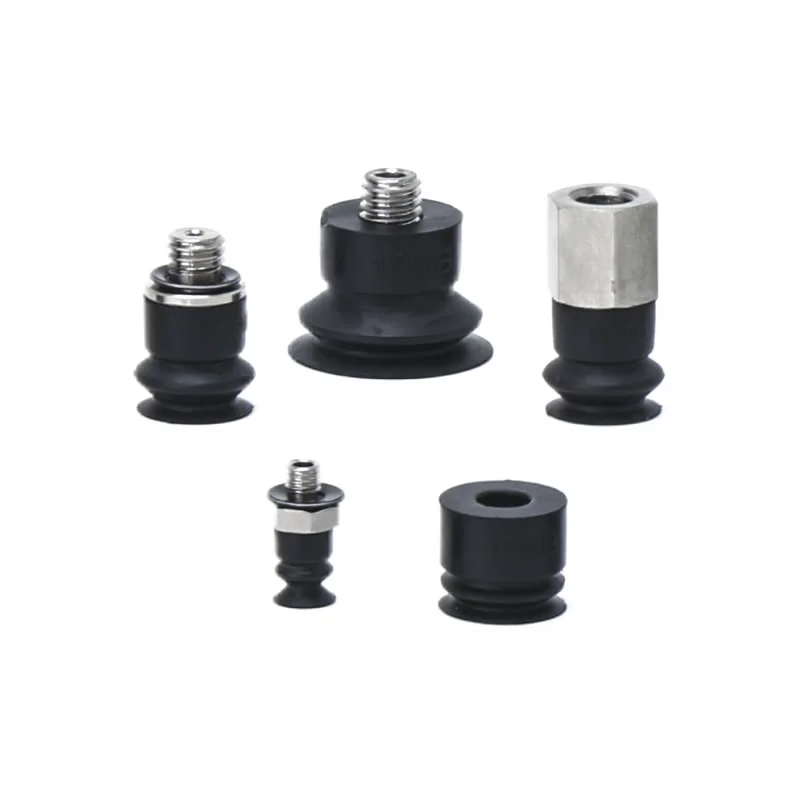

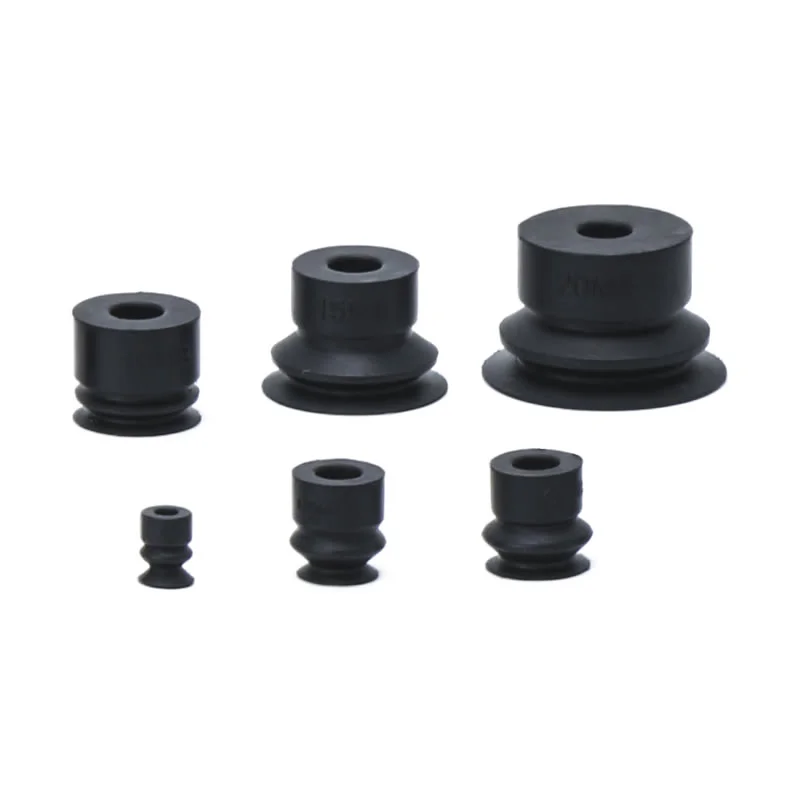

ZP2 sorozatú harmonika vákuumbetét egység

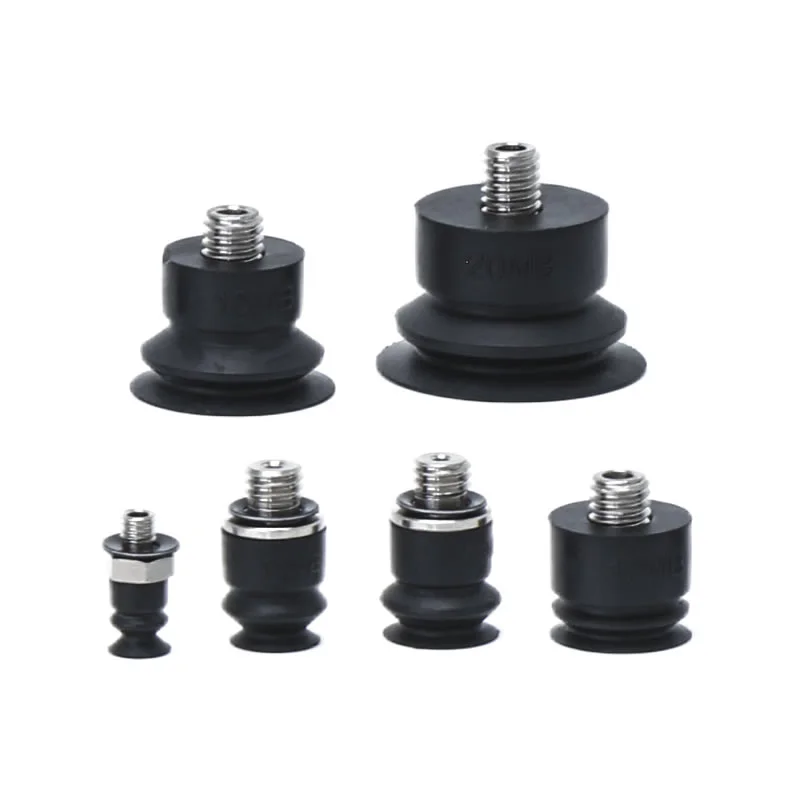

ZP2-T sorozat adapterrel, harmonika vákuumpárnával
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
A Zhejiang Comma Electric Co., Ltd. professzionálisan gyárt kiváló minőségű ZP2-MB harmonikás vákuumos szívókorongokat. Üzemünk testreszabott szolgáltatásokat és ingyenes mintákat is kínál Önnek. Ez egy miniatűr rugalmas szívóelem a pneumatikus automatizálási rendszerekben, amelyet kifejezetten szabálytalan, gömb alakú vagy ferde felületekre terveztek.
Alaptechnológiák
Kiváló kompatibilitás szabálytalan felületekkel:A harmonika-stílusú fújtatószerkezettel rendelkező ZP2-MB vákuumos szívókorongok automatikusan alkalmazkodnak a gömb alakú, ferde vagy szabálytalan alakú munkadarab felületekhez, és szorosan illeszkednek azokhoz, így biztosítva a biztonságos és stabil megfogási folyamatot.
Integrált párnázó kialakítás:A redőzött szerkezet eredendő fizikai rugalmasságot biztosít, hatékonyan nyeli el az érintkezési ütéseket anélkül, hogy további rugós ütközőtartókra lenne szükség – ezáltal jelentősen megtakarítva a beépítési helyet.
Precíziós miniatürizálási alkalmazások:Kifejezetten kisméretű, precíziós alkatrészekhez tervezték; alapvető megoldásként szolgál a mikroalkatrészek kezelésére az elektronikai gyártásban, a precíziós összeszerelésben és a kompakt automatizálási rendszerekben.
Több iparágra kiterjedő alkalmazhatóság:Széles körben használják miniatűr gömb alakú elektronikus alkatrészek, szabálytalan fémrészek és ferde műanyag szerelvények megfogására; zökkenőmentesen integrálódik a kisméretű robotrendszerekbe és a precíziós csomagolóberendezésekbe.
Kompakt tér adaptáció:Nincs szükség további puffer (rugó típusú) telepítési helyre. Az integrált szerkezetet szűkös helyű automatizálási berendezésekhez vagy robotkarvégekhez tervezték, lehetővé téve a különböző kompakt gyártósorokba való zökkenőmentes integrációt.
Főbb specifikációk:Átmérő opciók: A ZP2-MB harmonika vákuumos tapadókorongok homokfúvott sorozata többféle szabványos átmérőben kapható, beleértve a φ4mm, φ6mm, φ8mm, φ10mm, φ15mm és φ20mm átmérőt.
Anyagválasztás:Anyagok széles választéka áll rendelkezésre a különféle működési követelmények kielégítésére, beleértve a nitrilkaucsukot (NBR, „N” a modelljelölésben), a szilikongumit (”S” jelzéssel), a poliuretán gumit, valamint a speciális anyagokat, mint a vezetőképes nitrilkaucsuk és a vezetőképes szilikongumi („GS” jelzéssel). Ezeket az anyagokat úgy tervezték, hogy megfeleljenek az antisztatikus tulajdonságoknak és az adott vegyi környezettel szembeni ellenállásnak.
Csatlakozási lehetőségek:Több menetes csatlakozás is elérhető, köztük az A3 M3 × 0,5 külső menethez (kompatibilis a φ4 mm-es tapadókorongokkal) és az A5/H5 az M5 × 0,8 külső menetekhez (kompatibilis a φ6 mm-es, φ8 mm-es és nagyobb tapadókorongokkal). Egyes modellek a B5 belső menetes csatlakozásokat is támogatják, megkönnyítve a vákuumcsővezetékekkel és a robotkar-tartozékokkal való zökkenőmentes integrációt.

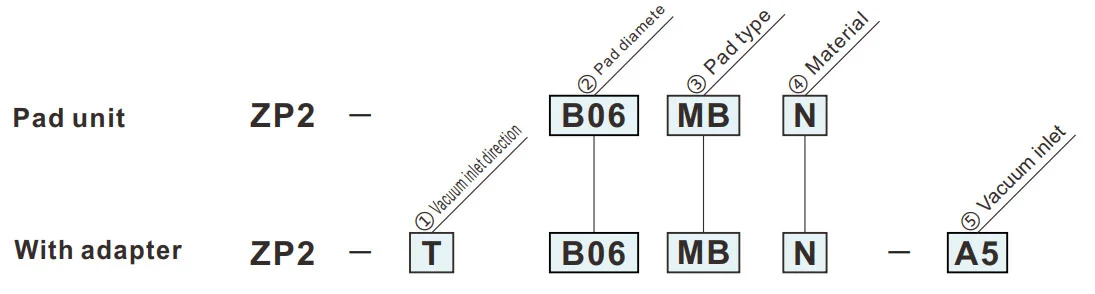

Hogyan rendeljünk
- Olyan használatra, ahol nincs hely a puffer számára (rugós típusú).
- Munkadarabok ferde adszorpciós felülettel.
| ①Vákuum bemeneti irány | |
| T | Függőleges |
| ③ Párna típusa | |
| MB | Fújtató |
|
⑤ Vákuum bemenet
② Párna átmérő (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (férfi) | ● | — | — | — | — | — |
| H5 | M5x0,8 (férfi) | — | ● | ● | ● | ● | ● |
| B5 | M5x0,8 (női) | — | ● | ● | — | — | — |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.
Méretek (mm)
A zöld szimbólum testreszabott modellek.
MB
Fújtató
B04
| Modell | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Hivatkozási modell: ZP2-B04MBS
Az adapter rögzítési méretei
MB
Fújtató
B06,B08
| Modell | øA | øB | øC | øD | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Hivatkozási modell: ZP2-B06MBN
Az adapter rögzítési méretei
MB
Fújtató
B10, B15, B20
| Modell | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Hivatkozási modell: ZP2-B10MBN
Az adapter rögzítési méretei
Alkalmazható pad: B10MB B15MB
Alkalmazható pad: B20MB
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
Telepítési kézikönyv
PDF Letöltés
Figyelmeztetés + Figyelem (Használat előtt olvassa el)
PDF Letöltés
