A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

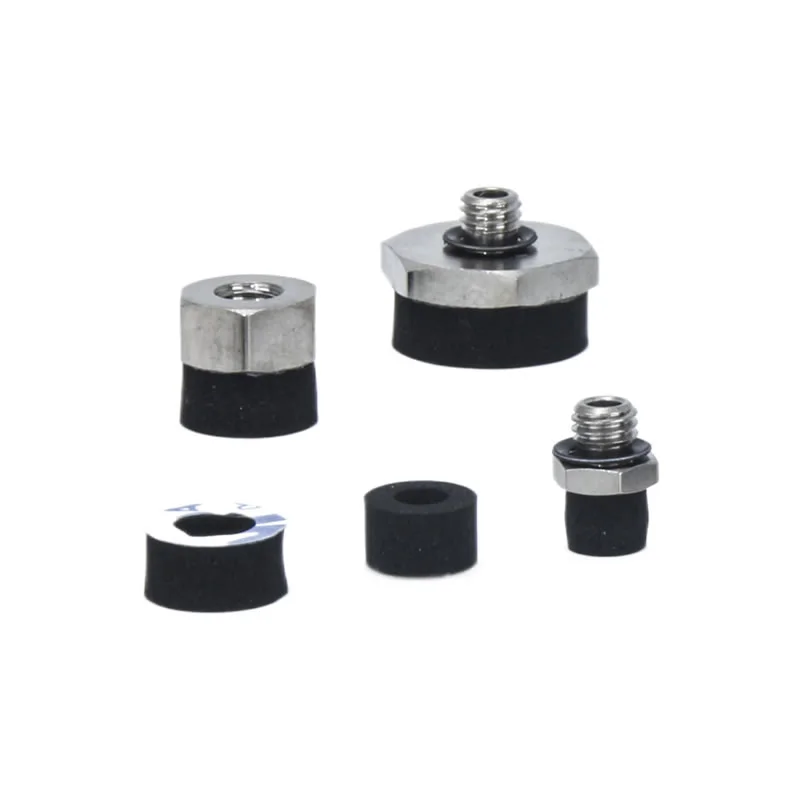

Szivacsos vákuumos szívókorongok ZP2
A Commaelec saját gyártóüzemet üzemeltet, gyártása során kiváló minőségű gumit, szilikont és különféle speciális anyagokat (például antisztatikus vegyületeket) használ. A méret specifikációk széles választékát kínáljuk, amelyek közül választhat. A ZP2 szivacsos vákuumos szívókorongokat széles körben használják az elektronikai gyártási szektorban; Ez a sorozat kifejezetten egyenetlen munkadarabok kezelésére készült, és négy kompakt méretben kapható: φ6mm, φ8mm, φ10mm és φ15mm.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Szivacsos vákuumos szívókorongok ZP2

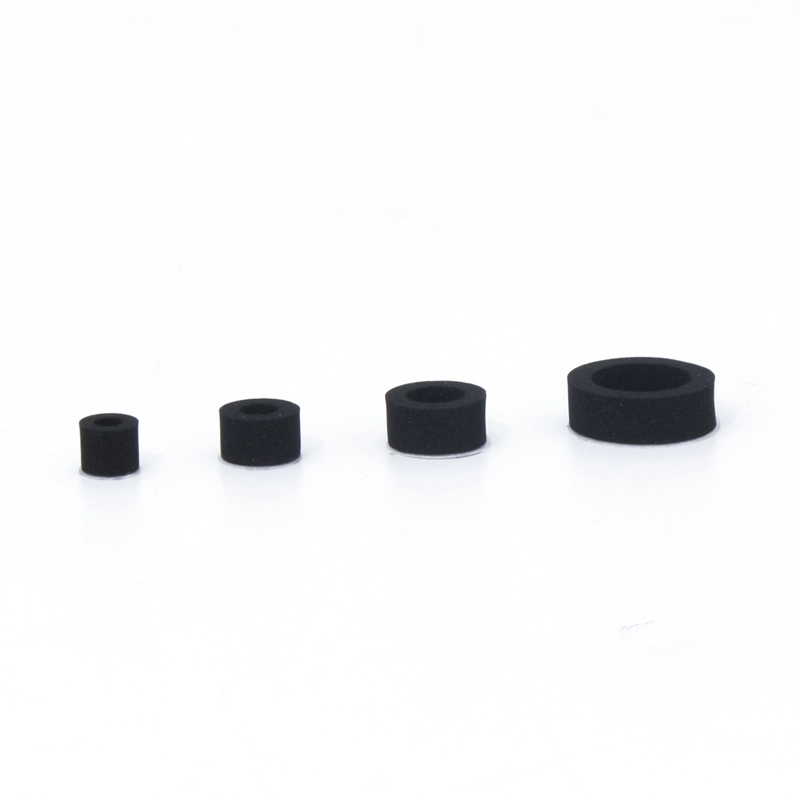

ZP2 sorozatú szivacsos vákuumpárna egység

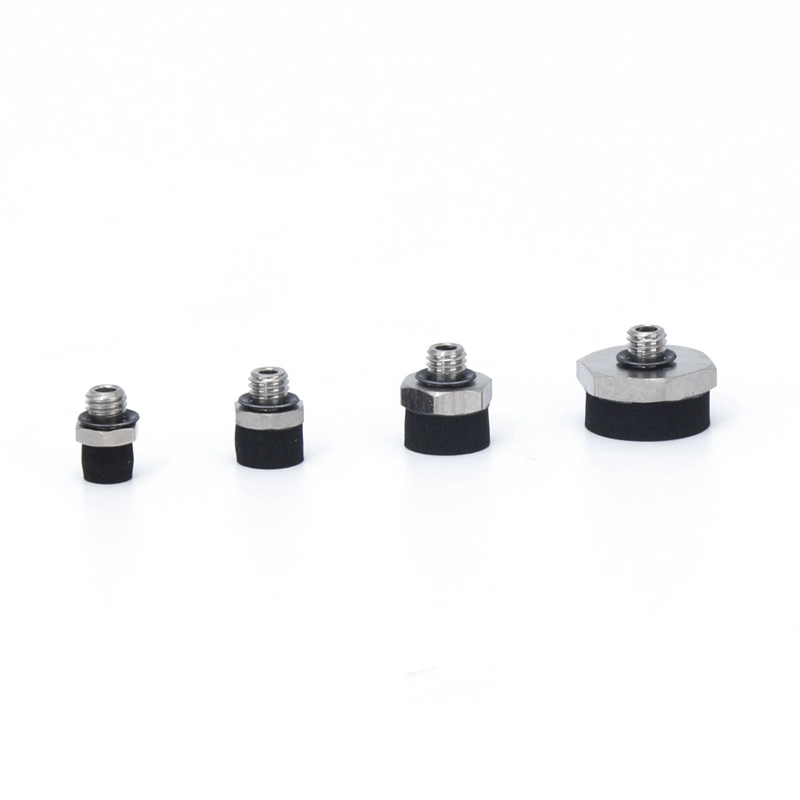

ZP2-T sorozat adapterrel, szivacsos porszívóval
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
A ZP2 szivacsos vákuumos tapadókorongokat automatizált rendszerekben egyenetlen, texturált vagy szabálytalan felületek stabil megfogására tervezték. Kompakt és rugalmas kialakításuk ideálissá teszi az elektronikai, fröccsöntő- és kis fémmegmunkáló iparágakban.
A ZP2 szivacsos vákuumos tapadókorongok legfontosabb jellemzői
Rendkívül rugalmas anyag
Puha szivacs anyagból készült, amely alkalmazkodik a kiemelkedésekhez, mélyedésekhez és érdes felületekhez
Gyengéd, de határozott fogást biztosít anélkül, hogy károsítaná a finom alkatrészeket
Kiváló tömítés
Hatékonyan kitölti a felületi hézagokat, hogy megakadályozza a vákuum szivárgását
Egyenletes szívóerőt tart fenn az egyenetlen munkadarabok megbízható kezelése érdekében
Változatos lehetőségek
Kompatibilis robotkarokkal és automatizált kezelőrendszerekkel
Alkalmas kis elektronikai cikkekhez, áramköri lapokhoz, öntött alkatrészekhez és hardver alkatrészekhez
Kompakt kialakítás
A helytakarékos felépítés lehetővé teszi a szűk gyártósorokba való integrálást
Ideális korlátozott beépítési hellyel rendelkező állomásokhoz
Elérhető űrlapok
Lapos és texturált változatban is kapható, hogy megfeleljen a különböző felületi követelményeknek
Alkalmazható különféle automatizálási alkalmazásokhoz, pontos kezelési igényekkel
Átmérő tartomány
φ6mm, φ8mm, φ10mm és φ15mm méretben kapható
Rugalmasságot biztosít a kis és szabálytalan munkadarabok széles skálájához
GYIK
Mire használhatók a ZP2 szivacspárnák?
A ZP2 szivacsos vákuumos szívókorongok ideálisak egyenetlen, texturált vagy szabálytalan munkadarabok megfogására automatizált rendszerekben, amelyeket általában az elektronikában, fröccsöntésben és kis fémalkatrészek kezelésében használnak.
Milyen méretek és formák kaphatók?
Átmérőjük φ6mm, φ8mm, φ10mm és φ15mm lapos vagy texturált formájúak, amelyeket a robotkarokba és automatizált gyártósorokba való kompakt integrációhoz terveztek.
Hogyan válasszam ki a megfelelő méretet?
Olyan csészét válasszon, amely megfelel a munkadarab felületének és súlyának, biztosítva a megfelelő vákuumkontaktust és kompatibilitást az automatizálási rendszerével.
Mi a tipikus terhelhetőség?
A terhelés a csésze méretétől, a felület típusától és a vákuumforrástól függ; A kisebb csészék a könnyű alkatrészekhez illeszkednek, míg a nagyobb φ15 mm-es csészék elbírják a kissé nehezebb vagy egyenetlen részeket.
Mikor cseréljem ki őket?
Cserélje ki a csészéket, ha látható kopás, repedés vagy deformáció látható, vagy ha a vákuum tapadása instabillá válik, így biztosítva a megbízható és biztonságos kezelést.

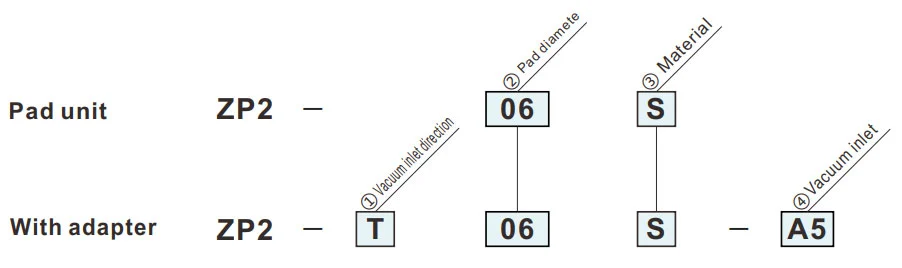

Hogyan rendeljünk
- Dudorokkal rendelkező munkadarabok adszorpciójához.
| ①Vákuum bemeneti irány | |
| T | Függőleges |
| ② Párna átmérő (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③ Anyag | |
| S | CR szivacs (kétoldalas ragasztószalaggal) |
| ④Vákuum bemenet | |
| A5 | M5x0,8 (férfi) |
| B5 | M5x0,8 (női) |
Méretek (mm)
A zöld szimbólum testreszabott modellek.
S
Szivacspárna
| Modell | øA | øB | ||
|
② Párna átm. |
③ Párna Anyag |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Hivatkozási modell: ZP2-06S
Az adapter rögzítési méretei
|
Alkalmazható betét: 06S
|
Alkalmazható betét: 08S
|
|
Alkalmazható betét: 10S
|
Alkalmazható betét: 15S
|
ZP2-T
Függőleges
A5
| Modell | øA | øB | øC | D | E | L | Adapter | ||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna Anyag |
④ Vákuum bemenet |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Hivatkozási modell: ZP2-T06S-A5

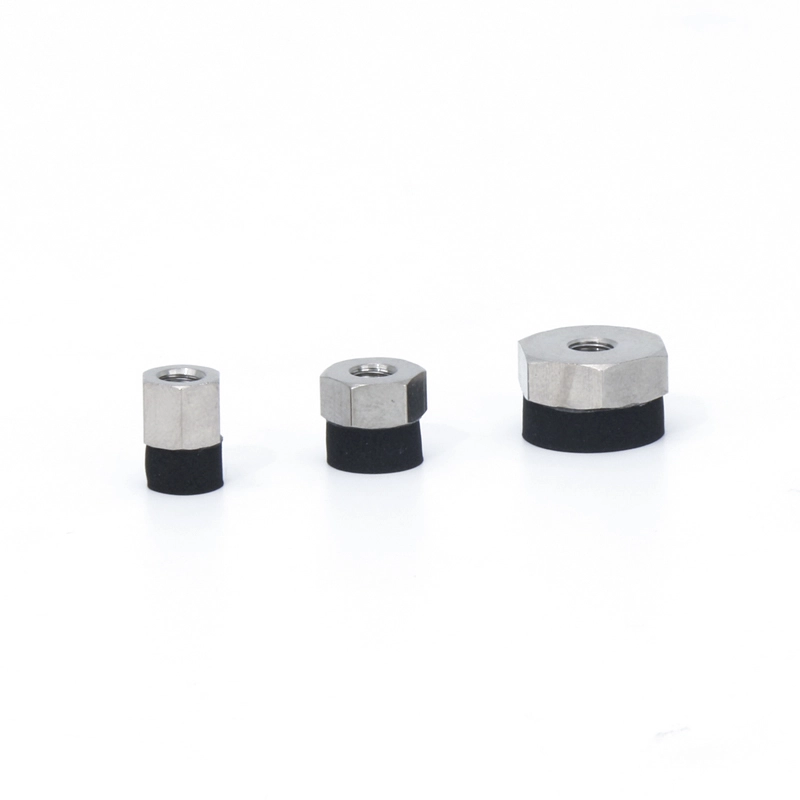

ZP2-T
Függőleges
B5
| Modell | øA | øB | øC | E | L | Adapter | ||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna Anyag |
④ Vákuum bemenet |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Hivatkozási modell: ZP2-T06S-B5
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
