A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

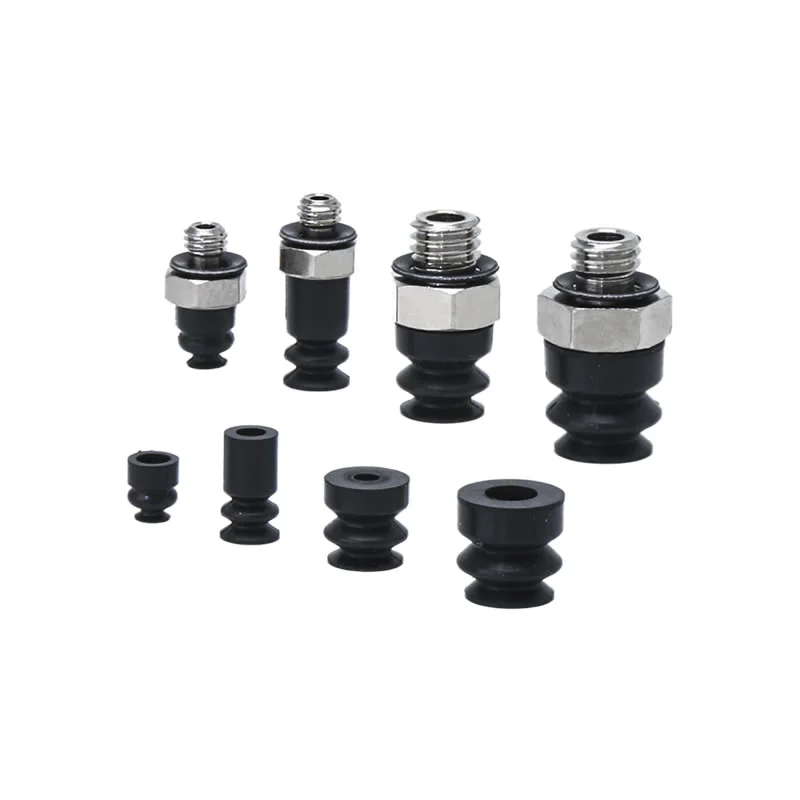

Mini Bellows vákuumszívókorongok ZP2-ZJ
Kínából származó ZP2-ZJ mini fújtatós vákuumszívókorongok hatalmas választékát találja a Zhejiang Comma Electric Co., Ltd.-nél. Ezek az egységek harmonika-stílusú csőmembránnal rendelkeznek: négy meghatározott méret (φ2mm, φ4mm, φ5mm és φ6mm) 1,5-5 mm-es, míg a fennmaradó 5 mm-es φ12mm-es szerkezettel rendelkezik. φ30mm, φ40mm és φ46mm) 4,5 csőrugós szerkezetet alkalmaznak. A sorozat összes tapadókorongja kiváló minőségű gumi és szilikon anyagok felhasználásával készül, és speciális anyaglehetőségek – például antisztatikus változatok – is rendelkezésre állnak.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Mini Bellows vákuumszívókorongok ZP2-ZJ
ZP2 sorozatú harmonika vákuumbetét egység
ZP2-T sorozat adapterrel, harmonika vákuumpárnával
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
A Commaelec vezető gyártója, a Mini Bellows ZP2-ZJ vákuumos szívókorongok ideális megoldást jelentenek a precíz és stabil kezeléshez kompakt, nagy hatékonyságú ipari környezetben.
Melyek a ZP2-ZJ betétek legfontosabb jellemzői?
Fújtató szerkezet
Harmonika-stílusú kialakítás 1,5 rétegű (φ2–φ6) és 4,5 rétegű (φ15–φ46) konfigurációkkal
A rugalmas ráncok alkalmazkodnak az egyenetlen, ívelt vagy ferde munkadarab felületekhez
Beépített kompenzáció a magasság- és szögeltérésekhez, csökkentve a pozicionálási hibákat
Kiküszöböli az extra pufferterület szükségességét, ideális kompakt berendezés-elrendezésekhez
Anyaglehetőségek
NBR:költséghatékony és kopásálló általános alkalmazásokhoz
Szilikon:alkalmas magas hőmérsékletű és tiszta környezetben
Testreszabott anyagok (pl. antisztatikus) elektronikai és érzékeny iparágakhoz
A vessző stabil anyagminőséget és egyenletes teljesítményt biztosít a tételek között
Nagy teljesítményű
Erős és stabil szívás még egyenetlen vagy ferde felületeken is
Csökkenti a leválás kockázatát a hagyományos lapos csészékhez képest
Érett vákuumtömítés és nyomástartó technológia a megbízható működés érdekében
Támogatja a China Mini Bellows vákuumos szívókorongok ZP2-ZJ A gyártó előnyei:költséghatékonyság, változatos modellek és stabil ellátási lánc
Hogyan válasszuk ki a megfelelő mini fújtatós vákuumos szívókorongokat ZP2-ZJ
A megfelelő mini fújtatós ZP2-ZJ vákuumos szívókorongok kiválasztása a tényleges munkakörülményektől függ. Összpontosítson a következő gyakorlati tényezőkre:
1. Munkadarab alakja és felülete
Egyenetlen / ívelt felületek → válasszon több fújtatóréteget (4,5 rétegű) a jobb rugalmasság érdekében
Kicsi, kissé egyenetlen részek → 1,5 réteg elegendő és stabilabb
A csőmembrán szerkezet segít kompenzálni a szög- és magasságkülönbségeket a megfogás során
2. Munkadarab mérete és súlya
Kis/könnyű részek → φ2–φ6
Nagyobb vagy nehezebb részek → φ15–φ46
A nagyobb átmérők erősebb szívóerőt és jobb stabilitást biztosítanak
3. Munkakörnyezet
Normál körülmények → NBR (költséghatékony)
Magas hőmérséklet / tiszta környezet → szilikon
Elektronika / érzékeny alkatrészek → antisztatikus anyagok
A vessző támogatja az anyagok testreszabását, hogy megfeleljenek az adott iparági igényeknek
4. Berendezések helye és elrendezése
Kompakt automatizálási rendszerek → A ZP2-ZJ ideális, mivel nincs szükség extra pufferterületre
Győződjön meg arról, hogy a csésze magassága és lökete megfelel a gép kialakításának
Ellenőrizze a kompatibilitást a meglévő szerelő- és vákuumrendszerekkel
5. Kezelési sebesség és pontosság
Nagy sebességű pick-and-place → kisebb csészék gyors reagálással
Precíziós pozicionálás szükséges → válassza ki a megfelelő harmonikaréteget az eltolódások csökkentése érdekében
6. Stabilitási követelmények
Ha a munkadarabok meg vannak dőlve vagy nem egyenletesen helyezkednek el, adjon elsőbbséget:
Többrétegű fújtató
Nagyobb érintkezési felület
Ez javítja a tömítést és csökkenti a szívóhibát
Gyakorlati kiválasztási tipp
Ha nem biztos benne, kezdje a következővel:
Közepes méretű (pl. φ15–φ30)
Szilikon vagy NBR anyag
1,5 rétegű általános használatra / 4,5 rétegű összetett felületekre
Ezután a valós tesztteljesítmény alapján optimalizálja.

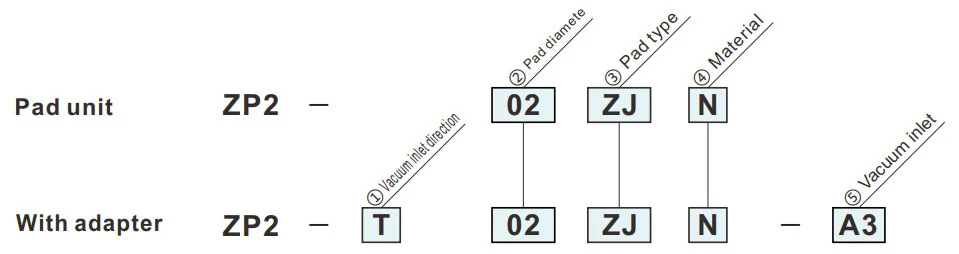

Hogyan rendeljünk
- Olyan használatra, ahol nincs hely a puffer számára (rugós típusú).
- Munkadarabok ferde adszorpciós felülettel.
| ①Vákuum bemeneti irány | |
| T | Függőleges |
| ③ Párna típusa | |
| ZJ | Fújtató |
|
⑤ Vákuum bemenet
② Párna átmérő (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (férfi) | ● | ● | — | — |
| A5 | M5x0,8 (férfi) | — | — | ● | ● |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.

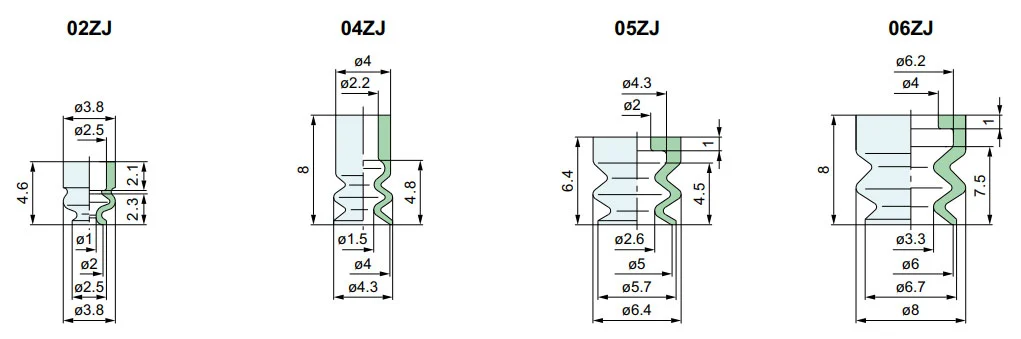

Méretek (mm)
A zöld szimbólum testreszabott modellek.
ZJ
Fújtató
| Modell | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Hivatkozási modell: ZP2-02ZJS

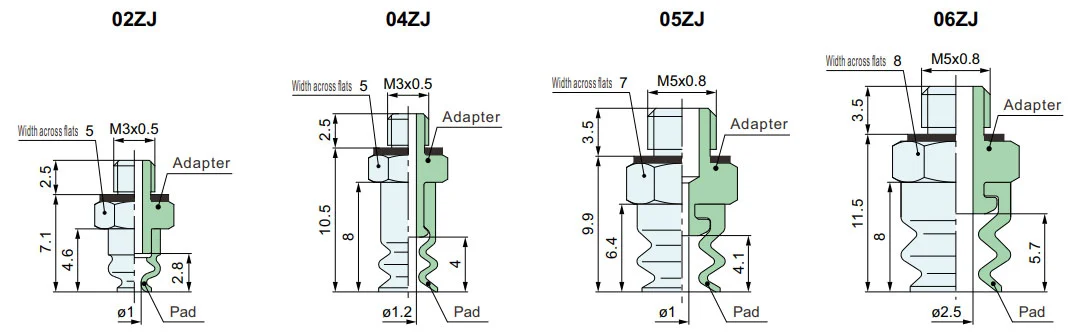

ZP2-T
Függőleges
| Modell | Adapter | |||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑤ Vákuum bemenet |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Hivatkozási modell: ZP2-T04ZJGS-A3
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
Telepítési kézikönyv
PDF Letöltés
Figyelmeztetés + Figyelem (Használat előtt olvassa el)
PDF Letöltés
Hot Tags: Mini Bellows vákuumos szívókorongok ZP2-ZJ, Kína, Gyártó, Szállító, Gyári
