How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kínai harmonika vákuumos szívókorongok ZP2-ZJ testreszabott megoldásokkal

I. Alapvető erősségek

A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

II. Alkalmazások kinyerése ipar szerint

A. Orvostudomány és gyógyászati ipar

A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére

A.2 Főbb forgatókönyvek:

1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)

2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)

3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)

B. Elektronikai és félvezetőipar

B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság

B.2 Főbb forgatókönyvek:

1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)

2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)

3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)

C. Gépjármű- és autóalkatrész-ipar

C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes

C.2 Főbb forgatókönyvek:

4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)

5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)

6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)

D. Élelmiszer- és csomagolóipar

D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló

D.2 Főbb forgatókönyvek:

1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)

2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)

E. Logisztikai és raktározási ipar

E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló

E.2 Főbb forgatókönyvek:

1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)

2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)

F. Új energia és speciális iparágak

F.1 Új energia (lítium akkumulátor/pv):

1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)

F.2 Nyomtatás és papír

1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)

III. Az alapvető adaptációs logika összefoglalása

A munkadarab jellemzői	Pipetta adaptációs program	Megfelelő iparági forgatókönyvek
Vékony / Törékeny / Precíziós	Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej	Elektronikus félvezetők, gyógyszerek
Nehéz tárgyak / Nagy méret	Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal	Gépkocsik, logisztikai panelek
Egészség/A környezetszennyezés megelőzése	Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet	Gyógyszer, élelmiszer
Puha / szabálytalan felületek	Szivacs anyagú, deformálható tapadókorong	Autóbelső, élelmiszer
Antisztatikus követelmények	Antisztatikus szilikon, ionos szél támogatott	elektronikus félvezető

④ Anyag
N	NBR
S	Szilikon gumi
U	Uretán gumi
F	FKM
GN	Vezetős NBR
GS	Vezetőképes szilikon gumi

①Vákuum bemeneti irány		⑤ ⑥ ② Párna átmérő (mm)				B15	B20	B30	40	46
①Vákuum bemeneti irány		⑤ ⑥ ② Párna átmérő (mm)				ø15	ø20	ø30	ø40	ø46
T	Függőleges	⑤Connection thread	Férfi szál	AL12	M12 x 1,0	●	●	-	-	-
		⑤Connection thread	Férfi szál	AL14	M14 x 1,0	-	-	●	●	●
		⑥Vákuum bemenet	Egyérintéses illesztés	06	ø6	●	●	●	●	●
			Férfi szál	A10	M10 x1,0	●	●	-	-	-
				A16	M16 x1,0	-	-	●	-	-
				A20	M20 x1,5	-	-	-	●	-
				A30	M30 x1,5	-	-	-	-	●

Modell				øA	øB	øC	øD	øE	P	Y
	② Párna átm.	③ Párna típus	④ Párna Anyag
ZP2	B15	ZJ	N S U F GN GS	14	15	6.7	8	15	23	16.2
	B20			19	20	13	9		21	18
	B30			29	30	19.5	14	24	28.5	25.5
	40			40	44	29	21		44	40.2
	46			46	50	35	27	30

Modell						øF	G	H	K	L	M	N	P	Adapter
	① Vákuum bemeneti irány	② Párna átm.	③ Párna típus	④ Párna Anyag	⑥ Vákuum bemenet
ZP2	T	B15	ZJ	N S U F GN GS	A10	15	14	M10x1	8.8	17.5	16.2	9	23	ZP2A-Z31-1P
		B20									16	12	21	ZP2A-Z31-2P
		B30			A16	24	21	M16x1,5	11.8	23.5	23.5	17.5	28.5	ZP2A-Z31-3P
		40			A20	34	30	M20x1,5		26.5	38.5	30	44	ZP2A-Z31-4P
		46			A30	42	38	M30x1,5	11.4	29.5				ZP2A-Z31-5P

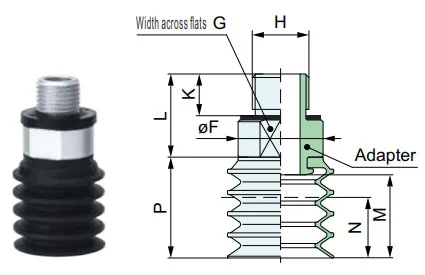

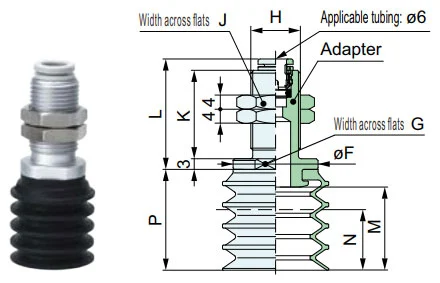

Modell							øF	G	H	J	K	L	M	N	P	Adapter
	① Vákuum bemeneti irány	② Párna átm.	③ Párna típus	④ Párna Anyag	⑤ Kapcsolat szál	⑥ Vákuum bemenet
ZP2	T	B15	ZJ	N S U F GN GS	AL12	06	15	14	M12x1	17	20	26.2	16.2	9	23	ZP2A-Z32-1
		B20											16	12	21	ZP2A-Z32-2
		B30			AL14		24	21	M14x1	19	25	31.2	23.5	17.5	28.5	ZP2A-Z32-3
		40					34	30					38.5	30	44	ZP2A-Z32-4
		46					42	38								ZP2A-Z32-5

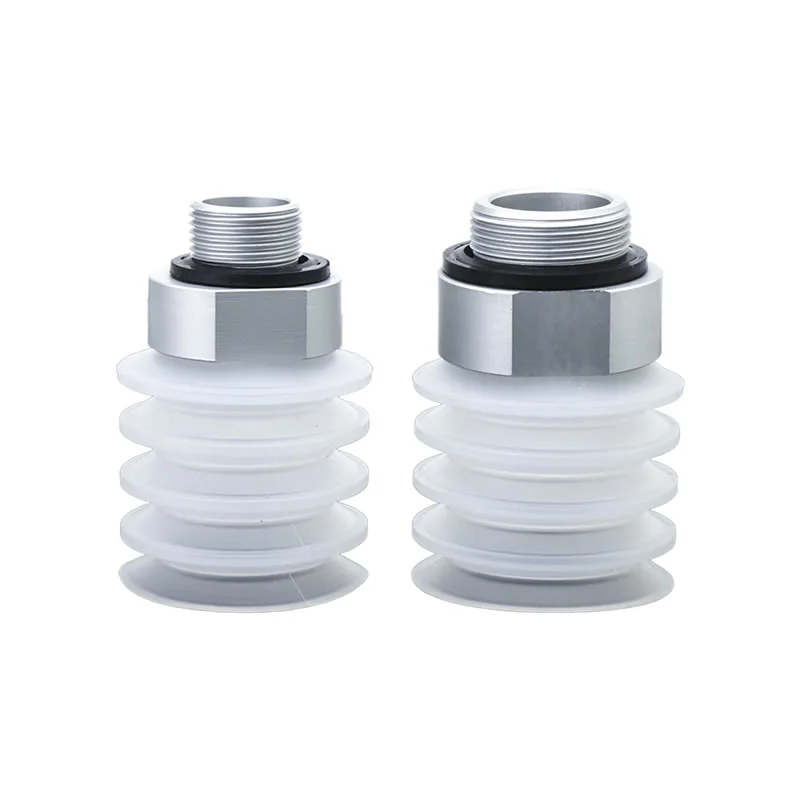

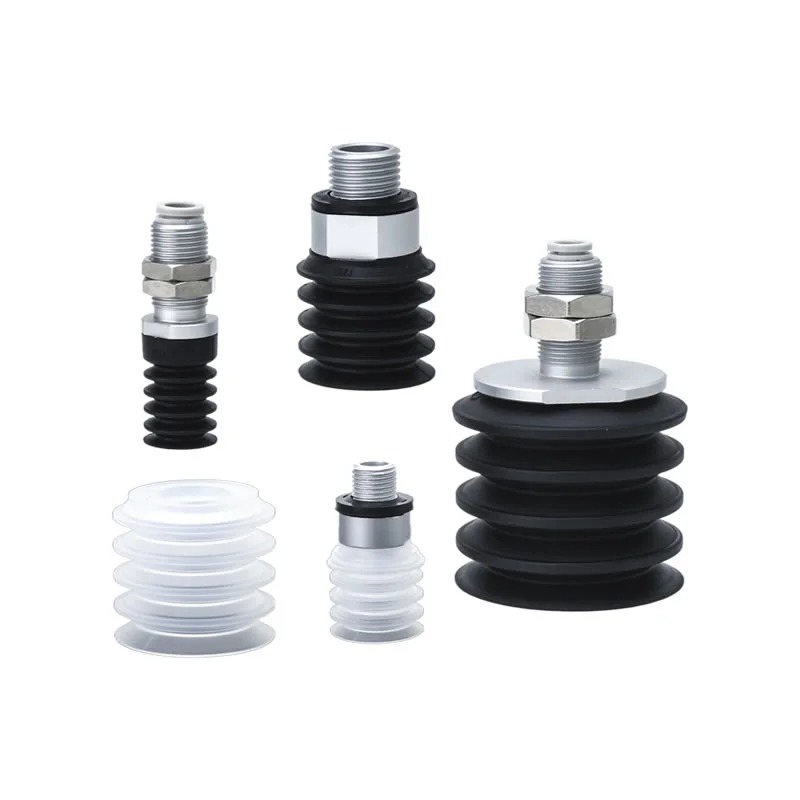

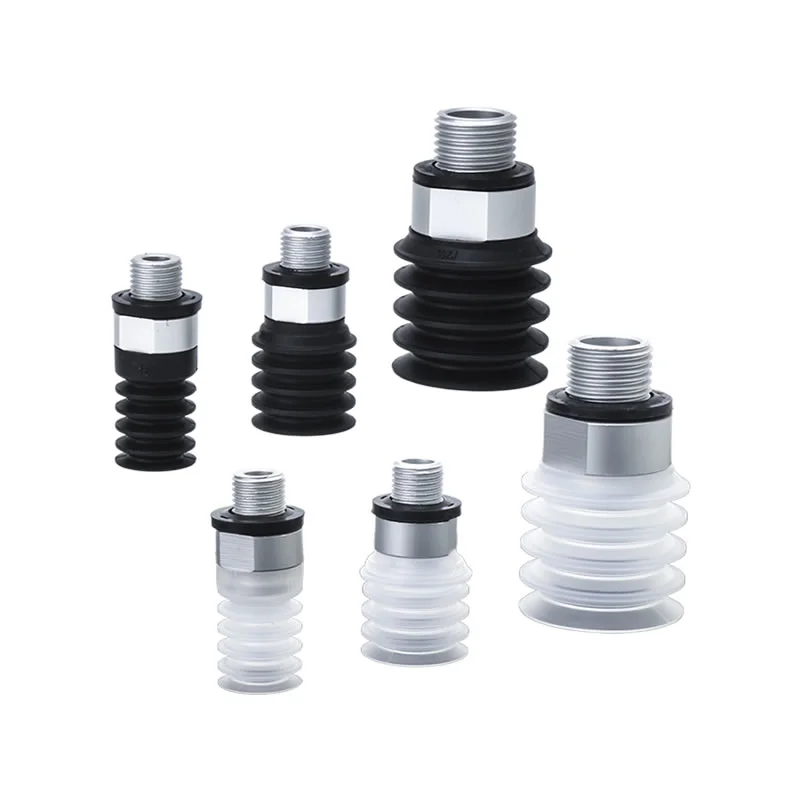

Fújtatós Vákuumos szívókorongok ZP2-ZJ

Fújtatós Vákuumos szívókorongok ZP2-ZJ

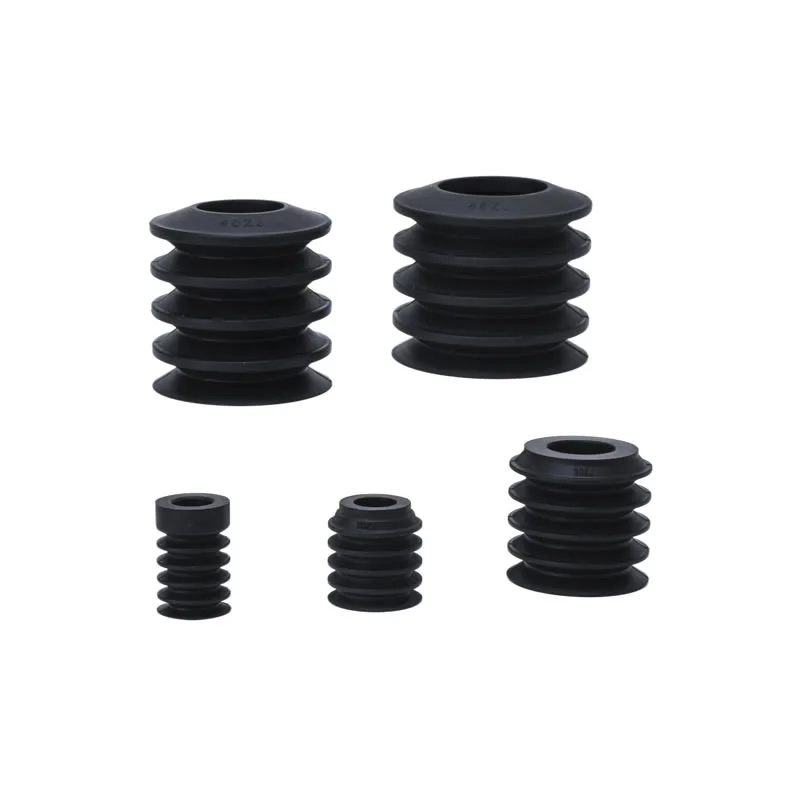

ZP2 sorozatú harmonika vákuumbetét egység

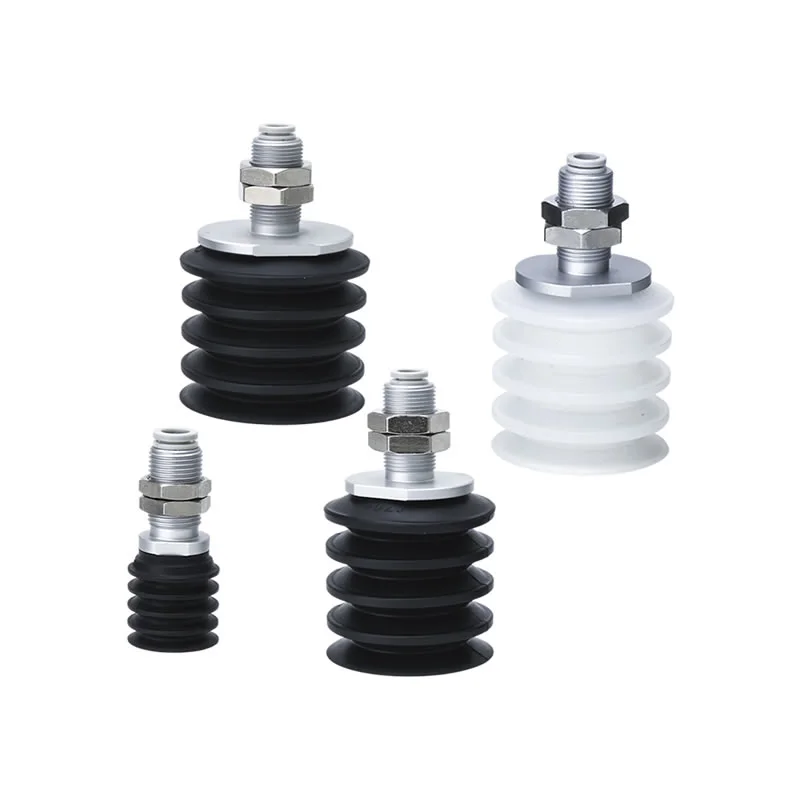

ZP2-T sorozat adapterrel, harmonika vákuumpárnával

A fújtatós vákuumos szívókorongok előnyei ZP2-ZJ

Nagy sebességű kezelés

Kiváló alkalmazkodóképesség

Kompakt / helytakarékos

Anyagok változatossága

Mark-Free Options

Gy.k

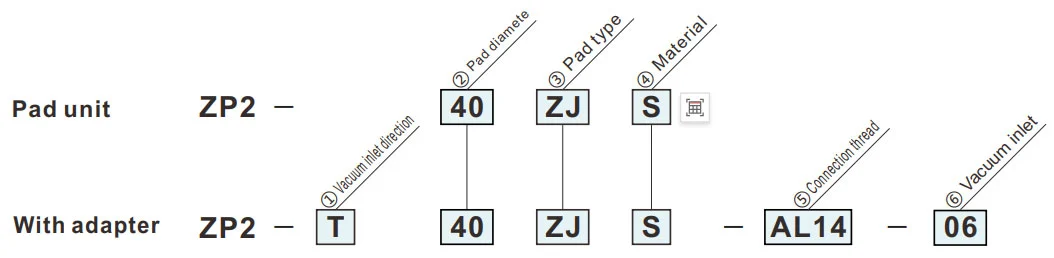

Hogyan rendeljünk

Méretek (mm)

A betét anyaga és jellemzői

Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken

③ Párna típusa
ZJ	Fújtató (4,5 fokozatú)
