Vákuumos betét karbantartása: Gyakorlati gondozási útmutató a vákuumkezelésben kezdőknek

Amikor elkezdtem pneumatikával foglalkozni, a felettesem mondott valamit, amit csak évekkel később értettem meg teljesen: "A tapadókorong nem kopik el magától. Csak elhanyagolják, amíg meghibásodik."

A legtöbb nem sikerültvákuum párnákLáttam, hogy a boltokban nem verték alá magukat a kemény munkával – figyelmen kívül hagyták őket a nyugdíjba vonulásig. Ez az útmutató azoknak a mérnököknek és technikusoknak íródott, akik még nem ismerik a vákuumkezelést, és szeretnék, hogy tapadókorongjaik tovább működjenek, kevesebb drámai hatás mellett.

Először ismerje meg a figyelmeztető jeleket

A karbantartási rutin összeállítása előtt fel kell ismernie, ha valami nem működik. Túl sokan megvárják, amíg az alátét leejti a munkadarabot, mielőtt megvizsgálják. Addigra már késő.

Figyeld ezt a hat jelet:

• A ciklusidő felfelé kúszik
• Alkalmankénti fogási hibák vagy elcsúszás
• A tömítő ajak fényesnek vagy olajosnak tűnik
• Látható repedések vagy torzulások az ajakon
• A munkadarabokon a kezelés után nyomok jelennek meg
• A vákuummérő több mint 10%-kal az első üzembe helyezéskor rögzített érték alatt van

Ezek bármelyike ​​elég ahhoz, hogy megálljunk és megvizsgáljuk. Ne várja meg, amíg a leejtett rész feldobja a napot.

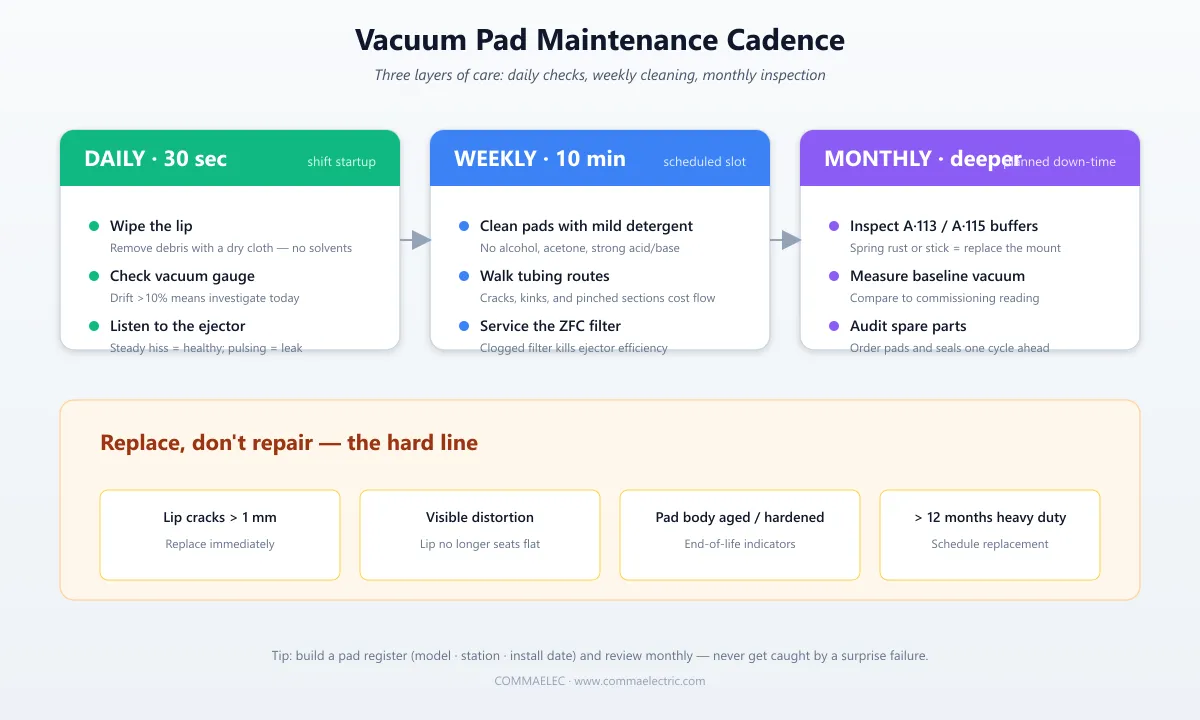

Napi: 30 másodperc is elég

A karbantartás nem egy nagy projekt.A legfontosabb dolgok kevesebb mint egy percet vesznek igénybe.

Indítás előtt nézze meg az ajkát.Az előző műszak törmeléke – csomagolási törmelék, papírpor, olajfólia, forgács – tönkreteszi a tömítést. Törölje le tiszta, száraz ruhával. hagyja ki az oldószereket; száraz ruha bőven elég.

Vessen egy pillantást a vákuummérőree. A legtöbb beállításnál van egy mérőműszer az ejektor közelében. Jegyezze fel a leolvasást a rendszer frissen üzembe helyezésekor. Hasonlítsa össze naponta. Akár 5%-os elsodródás normál zaj. A több mint 10% azt jelenti, hogy valami megváltozott.

Hallgasd meg az ejectótr.Egy egészséges vákuumgenerátornak egyenletes sziszegése van. Ha hangosabb, tompább vagy pulzálni kezd, akkor valószínűleg valahol szivárog vagy eltömődött a szűrő.

Ez a három ellenőrzés együtt körülbelül 30 másodpercet vesz igénybe, és a teljes vákuumkör napi állapotfelmérésének számít.

Heti: 10 perc bőven elég

Hetente egyszer zárjon ki egy rögzített időszakot, és fuss át ezen a listán.

Tisztítsa meg a párnákat. Mossa le meleg vízzel és enyhe semleges mosószerrel.Kerülje az alkoholt, az acetont, az erős savakat és az erős bázisokat – ezek molekuláris szinten lebontják az NBR-t, a szilikont, a poliuretánt és a legtöbb elasztomert. Az NBR egyes oldószerekben megduzzad; A szilikon erős sav hatására törékennyé válik.

Szárítsa meg természetes úton, vagy használjon alacsony nyomású légpisztolyt.Ne fújjon nagynyomású légpisztolyt közelről – deformálja a tömítőajakot.

Járja végig a csővezeték útvonalát.Keressen repedéseket, megkeményedéseket, töréseket vagy becsípődéseket. A becsípős cső az egyik leggyakoribb csendes meghibásodás a pneumatikus rendszerekben: a kábeltálcák alá beszoruló vagy mozgó tengelyek által megnyomott cső belsejében lassan "súlyzós" keresztmetszet alakul ki, és az áramlási veszteség meghaladhatja a 30%-ot.

Tisztítsa meg vagy szervizelje a vákuumszűrőt.A COMMAELEC ZFC sorozatú vákuumszűrői és HFL inline szűrői átlátszó edénnyel rendelkeznek. Ha elszíneződik, szervizelje. A szűrő lényegében a vákuumrendszer tüdeje – ha megfojtják, a kilökő erősebben dolgozik, több energiát vesz fel, és fiatalabban hal meg.

Havi: egy kicsit alaposabb

A havi ellenőrzések egy szinttel mélyebbre mennek.

Ellenőrizze a rugós rögzítőket.A COMMAELEC A·113 belső rugós és A·115 külső rugós ütközőtartói lengéscsillapítóként működnek a robot és a párna között. Ha rozsdát, ragadást vagy olyan rugót lát, amely nem tér vissza az összenyomás után, cserélje ki. A meghibásodott puffer lehetővé teszi, hogy az ütközések egyenesen a tömítőajakba kerüljenek, és ez a sérülés visszafordíthatatlan.

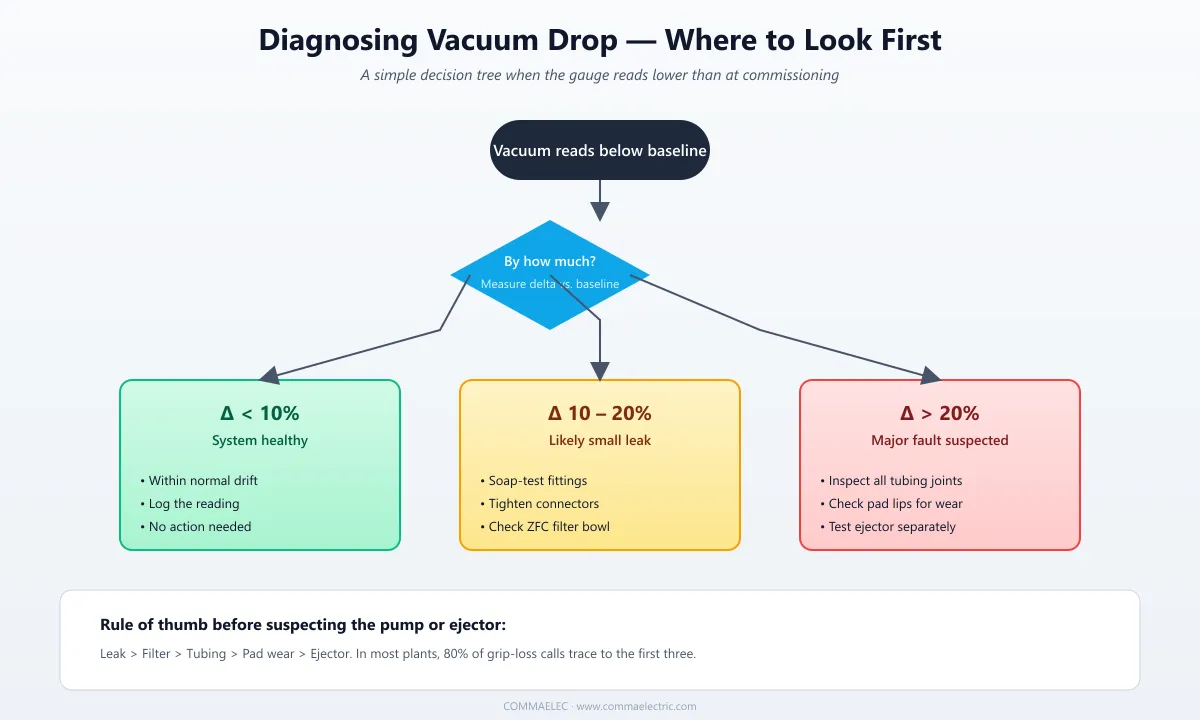

Mérje meg a vákuumszintet.Válassza le a tapadókorongot a munkadarabról, és olvassa le a vákuumot a kilökő oldalán. Hasonlítsa össze az üzembe helyezéskor rögzített alapvonallal:

• Kevesebb, mint 10%-os csökkenés → a rendszer egészséges
• 10–20%-os csökkenés → valószínű kis szivárgás; ellenőrizze a szerelvényeket
• Több mint 20%-os esés → ellenőrizze a csöveket, szerelvényeket, ajkakat, és ellenőrizze, nem kopott-e

Audit alkatrészek.A betéttestek általában 6-12 hónapig tartanak, a munkaciklustól függően. A tömítések és az O-gyűrűk gyorsabban kopnak. Havonta egyszer végezzen készletellenőrzést, és egy hónappal a szükségesség előtt rendeljen cserét. Láttam, hogy a gyártósorok megállnak egyetlen hiányzó O-gyűrű miatt – ne hagyd, hogy te vagy az.

Mikor kell cserélni, nem javítani

Egyes feltételek azt jelentik, hogy a betét elkészült – ne próbálja meg szoptatni vele.

• 1 mm-nél mélyebb repedések az ajakon
• Látható torzítás; az ajak már nem ül laposan
• A betéttest sérült, megkeményedett vagy elöregedett
• Ugyanaz a párna több mint 12 hónapja üzemel nagy igénybevétel mellett

A kísértés az, hogy „egy újabb műszakon” keresztül nyomjon egy padot. A vákuum meghibásodása azonnali: abban a pillanatban, amikor a tömítés eltörik, az alkatrész leesik. Tudja, hol a határ, és ne lépje át egy csereciklus megtakarítása érdekében.

Három szokás, amit érdemes kialakítani

Néhány utolsó szokás, ha most kezdi.

Vezessen nyilvántartást. Egy egyszerű táblázat működik:pad modell, állomás, telepítés dátuma, csere dátuma. Havonta tekintse át, és soha nem fog meglepődni egy hirtelen kudarc miatt.

Fényképezze le a régi betéteket, amikor kicseréli őket.Az új technikusok gyakran nem tudják megmondani, hogy egy használt betét sérült vagy csak használt. A fotókönyvtár gyorsan elkészíti a referenciaanyagot.

Maradjon kapcsolatban a szállítójával. COMMAELECtöbb mint egy évtizede gyárt pneumatikus vákuum alkatrészeket. Ha ismeretlen helyzetbe kerül, egy tapasztalt alkalmazásmérnök órákig megspórolhatja a találgatásokat.

Vákuum padA tervezés nem bonyolult, de a hosszú élettartam elérése a következetes apró részleteken múlik. Építsd fel a fentieket izommemóriává, és a párnáid túlélik a szomszédos öbölben lévőket.

Gyakran Ismételt Kérdések

Milyen gyakran kell cserélni a tapadókorongot?

6-12 havonta egy tipikus tartomány. A magas frekvenciájú ciklusok (több mint 10 percenként), a magas hőmérséklet és az olajos környezet mind lerövidítik az élettartamot.

A párnám markolata gyengül – a vákuumszivattyú meghibásodik?

Nem feltétlenül. Ellenőrizze a szivárgást, ellenőrizze a szűrőt, ellenőrizze a csöveket, és csak ezután gyanakodjon a szivattyúra. A legtöbb tapadásvesztés az első háromra vezethető vissza.

Az ajkakon olaj van, ami nem mosódik le. Most mi van?

Áztassa körülbelül öt percig meleg vízben semleges mosószerrel, majd óvatosan törölje le puha ruhával. A makacs maradványok esetén kis mennyiségű izopropil-alkohol működik, de kerülje az erős oldószereket.
