A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

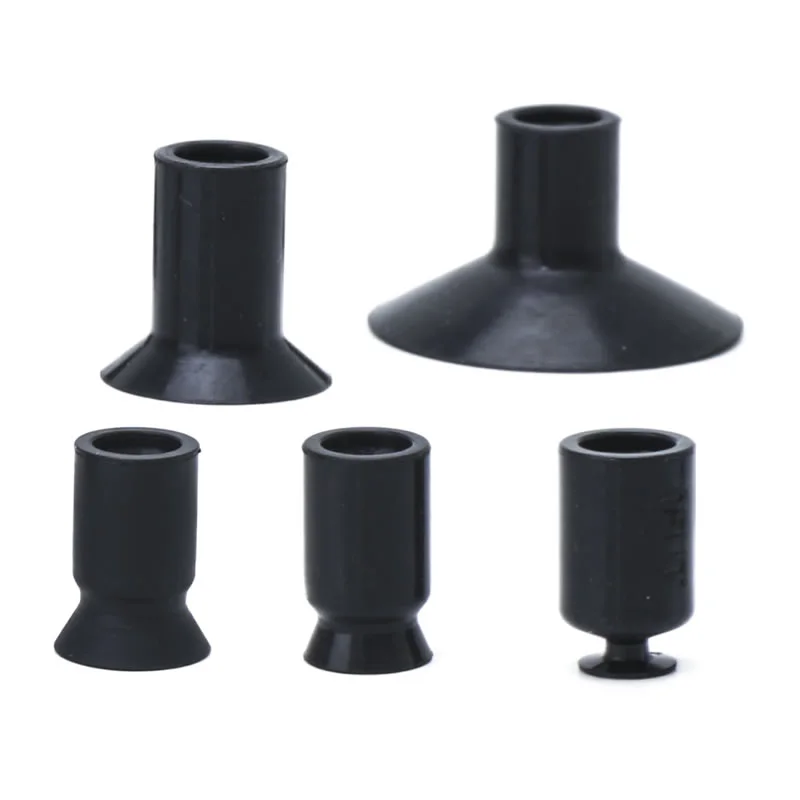

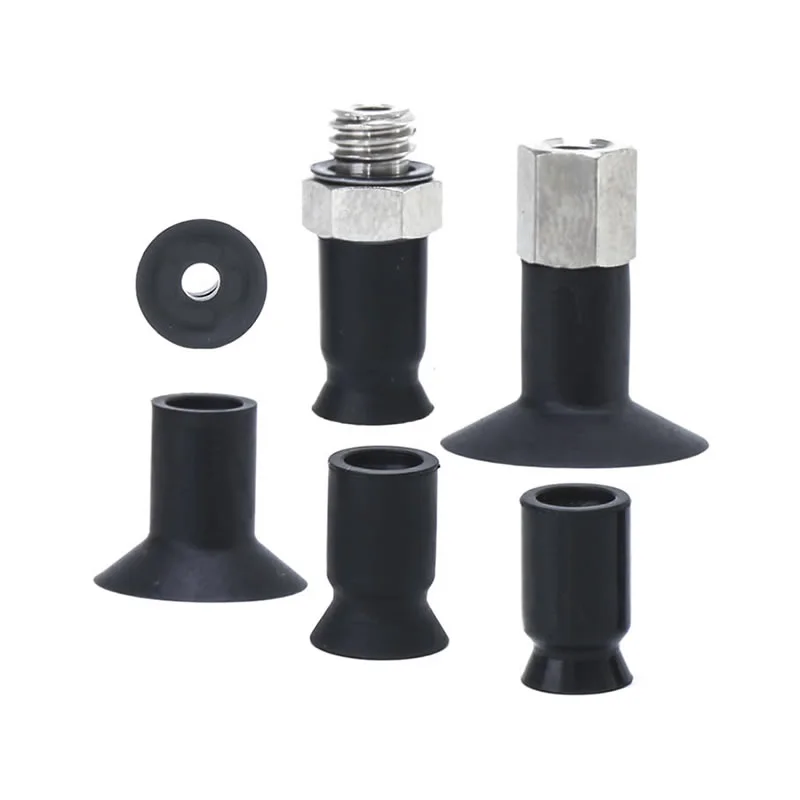

Kompakt vákuumos tapadókorongok ZP2
Professzionális kínai gyártóként gyárunk testreszabott ZP2 (ø6-8) kompakt vákuumos szívókorongokat kínál bordaerősítéssel a nagy teherbírás és deformációállóság érdekében. A ZP2 vékony UT sorozatot (ø5-20) vékony szoknyával is ellátjuk a törékeny anyagok ráncmentes kezeléséhez. Antisztatikus és rozsdamentes acél opciókat kínálunk elektronikai és lítium akkumulátor-vezetékekhez.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Kompakt vákuumos tapadókorongok ZP2
ZP2 sorozatú kompakt vákuumpárna egység
ZP2-T sorozat adapterrel, kompakt porszívóval
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
Vezető kínai gyártóként gyárunk személyre szabott ZP2 kompakt vákuumos szívókorongos megoldásokat kínál, amelyeket kifejezetten a precíziós ipar számára terveztek, és a következő fő előnyökkel rendelkeznek:
Nagy teljesítmény, alacsony költség:Egy kiforrott hazai ellátási láncot kihasználva hatékonyan ellenőrizzük a költségeket, miközben kivételes szívóteljesítményt biztosítunk, ezáltal csökkentve ügyfeleink beszerzési költségeit.
ZP2 sorozatú nagy terhelésű kialakítás:A ZP2 (ø6–8) kompakt vákuum szívókorongjaink egyedi bordákkal megerősített szerkezettel rendelkeznek. Még rendkívül kis méreteknél is kivételes alakváltozásállóságot és terhelési stabilitást biztosítanak, így a vékony fémlemezek és a precíziós műanyag alkatrészek kezelésénél a preferált választás.
ZP2 vékony profilú UT sorozat:A kifejezetten rugalmas munkadarabokhoz (ø5–20) tervezett sorozat ultravékony szoknyaszerkezettel rendelkezik. Ez az alacsony profilú kialakítás hatékonyan megakadályozza a törékeny anyagok – például vékony filmek és vinillemezek – ráncosodását vagy deformálódását a szívási folyamat során.
Stabil ellátás:A kiforrott gyártási folyamatok által támogatott kiváló minőségű anyagokat (például szilikont) használunk a fejlett vákuumvisszatartási technológiával együtt a biztonságos és stabil megfogási műveletek biztosítása érdekében; Ezen túlmenően jelentős raktárkészletünk lehetővé teszi a gyors szállítást az ügyfelek igényeinek megfelelően.
GYIK
Melyek a különböző típusú ZP2 padok?
A ZP2 kompakt vákuumos szívókorongok számos párnaszerkezetet kínálnak a valós munkakörülményekhez:
Lapos típus: sima, merev felületekhez, stabil tömítéssel
Lapos bordákkal: javítja a vákuumtömítést enyhén érdes felületeken
Fújtató típus: kiegyenlíti a magasságkülönbségeket és párnázást biztosít
A Commaelec többféle konfigurációt biztosít az automatizálási rendszerekben való jobb illeszkedés és teljesítmény érdekében.
Milyen mérettartományok állnak rendelkezésre?
A szabványos méretek a következők: φ40, φ50, φ63, φ80, φ100, φ125
Kisebb átmérők: alkalmas precíziós vagy könnyű alkatrészekhez
Nagyobb átmérők: erősebb szívóerő nehéz vagy nagy munkadarabokhoz
A Commaelec gyár stabil raktárkészletet tart fenn, és támogatja a testreszabott méreteket a projekt alapú igényekhez.
Hogyan viszonyulnak a ZP2 csészék a ZP3-hoz vagy a ZP-hez?
ZP2 sorozat: kiegyensúlyozott kialakítás nagyobb merevséggel és gömbcsuklók alkalmazkodóképességével, általános és nagy igénybevételre alkalmas
ZP3 sorozat: jellemzően könnyebb, gyorsabb kezelésre és kompaktabb beállításokra optimalizálva
ZP sorozat (standard): egyszerűbb felépítésű alapalkalmazások
Másokhoz képest a ZP2 kompakt vákuumos szívókorongok jobb stabilitást biztosítanak egyenetlen felületeken, miközben megőrzik a rugalmasságot a telepítés és az anyagválasztás során.
Alkalmasak kényes alkatrészekhez?
Igen, megfelelő konfigurációval:
A gyengéd érintkezéshez használjon puha anyagokat, például szilikont
Az ütési erő csökkentése érdekében válasszon harmonikát vagy párnázott típust
Az opcionális puffertartók segítenek megvédeni a törékeny felületeket, például az üveget vagy a bevont alkatrészeket
Hogyan rendeljünk
- 8 fajta ø6-tól ø20-ig van hozzáadva.
- C: Könnyen deformálódó munkadarabokhoz. A munkadarabok könnyen eltávolíthatók a bordáknak köszönhetően.
- UT: Puha munkadarabok, például vékony lemezek vagy vinil adszorpciójához. Csökken a gyűrődés vagy deformáció az adszorpció során.
- A ZP sorozatú adapterhez használható.
|
③ Párna típusa
② Párna átmérő (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Lapos típus bordákkal | — | — | ● | ● | ● | — | — | — | — |
| UT | Vékony lapos típus | ● | ● | — | — | — | ● | ● | ● | ● |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.
| Az adapter rögzítési méretei | |
| Ha az adaptert a vevő készíti, tervezze meg az adaptert a jobb oldalon látható méretekkel. |
|
Méretek (mm)
A zöld szimbólum testreszabott modellek.
HT
Vékony lapos bordás típussal
| Modell | øA | øB | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Hivatkozási modell: ZP2-B06CGN
HT
Vékony lapos bordás típussal
| Modell | øA | øB | øC | Y | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Hivatkozási modell: ZP2-05UTN
Műszaki adatok
| Zárógyűrű/betét típusa | A betét átmérője/méretei | Alkalmazás | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Zárógyűrű nélkül | Lapos típus (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Lapos és deformálatlan felületű munkadarabokhoz |
| Ovális típus (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Olyan munkadarabokhoz, amelyek az adszorpciós felületet korlátozzák | |
| Vékony lapos típus (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Puha munkadarabokhoz, például vékony lemezekhez vagy vinilhez. Csökkenthető az adszorpció során keletkező gyűrődés vagy deformáció. | |
| Vékony lapos típus Bordákkal (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Puha munkadarabokhoz, például vékony lemezekhez vagy vinilhez. A munkadarabok könnyen eltávolíthatók a bordáknak köszönhetően | |
| Fújtató típus (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Olyan használatra, ahol nincs hely puffernek vagy ferde felületű munkadarabokhoz | |
| Zárógyűrűvel | Lapos típus (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Lapos és deformálatlan felületű munkadarabokhoz |
| Lapos típus Bordákkal (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Könnyen deformálódó munkadarabokhoz. A munkadarabok könnyen eltávolíthatók a bordáknak köszönhetően | |
| Fújtató típus (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Olyan használatra, ahol nincs hely puffernek vagy ferde felületű munkadarabokhoz | |
| Mély típus (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Íves felületű munkadarabokhoz vagy gömb alakú munkadarabokhoz | |
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
Telepítési kézikönyv
