Cikk összefoglaló: Nincs rugós puffer szivacs vákuum szívókorongok ZP2egyesíti a szivacs alapú felületi alkalmazkodóképességet, a rozsdamentes acél szerkezetet, a rugómentes önvisszaállító kialakítást és a megbízható vákuumtartást az automatizált anyagmozgatás érdekében. által kifejlesztettVesszőaz igényes ipari alkalmazásokhoz ez a vákuumos tapadókorong különösen alkalmas napenergiához, elektronikához, precíziós alkatrészekhez és egyéb alkalmazásokhoz, ahol elengedhetetlen a gyengéd megfogás és a stabil pozicionálás.
Tartalomjegyzék
- Mik azok a nem rugós pufferszivacsos vákuumos szívókorongok, ZP2?
- Melyek a ZP2 vákuumos tapadókorongok legfontosabb jellemzői?
- Mik a ZP2 műszaki jellemzői?
- Hogyan kell kiválasztani a vákuumpárna anyagát?
- Hol használhatók a ZP2 vákuumos tapadókorongok?
- Milyen előnyökkel jár a rugó nélküli kivitel?
- Hogyan választhatják ki a vásárlók a megfelelő ZP2 konfigurációt?
- GYIK A No Spring Buffer Szivacsos Vákuumos szívókorongokról ZP2

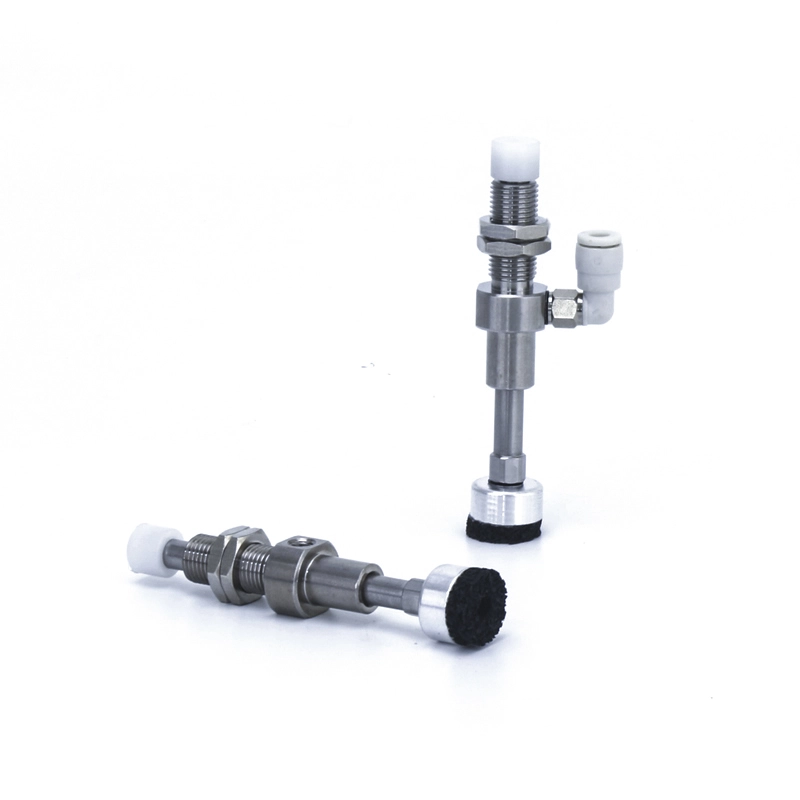

Mik azok a nem rugós pufferszivacsos vákuumos szívókorongok, ZP2?
Az automatizált anyagmozgatás esetében a megfelelő megfogóelem kiválasztása közvetlenül befolyásolhatja a gyártás stabilitását, a munkadarab biztonságát és a ciklus hatékonyságát. VesszőNincs rugós puffer szivacs vákuum szívókorongok ZP2Olyan alkalmazásokhoz tervezték, amelyek megbízható vákuum tapadást igényelnek, miközben gyengéd érintkezést tartanak a munkadarabokkal. A gyártó termékinformációi szerint a ZP2 kifejezetten a napenergia ipar számára készült, és más ipari automatizálási alkalmazásokat is támogathat.
A hagyományos vákuumcsészéktől eltérően, amelyek nagymértékben támaszkodnak a mechanikus rugós pufferelésre, a ZP2 rozsdamentes acél ütközőszerkezetet tartalmaz, rugómentes önvisszaállító kialakítással. Szivacsbetétje enyhe egyenetlenségekkel rendelkező felületekhez idomul, segít stabil érintkezést létrehozni túlzott mechanikai bonyolultság nélkül.
Ez a kombináció teszi relevánssá a terméket azon gyártók számára, akik kompakt vákuumos megfogási megoldást keresnek robotkarokhoz, automatizált átviteli rendszerekhez és ismétlődő pick-and-place műveletekhez.
Melyek a ZP2 vákuumos tapadókorongok legfontosabb jellemzői?
Az ipari vákuumpárna teljesítménye nem csupán a szívóerőtől függ. A felületi megfelelőség, az anyagkompatibilitás, a mechanikai szerkezet, a vákuumstabilitás és a telepítési konfiguráció mind befolyásolják a valós kezelési teljesítményt.
- Szivacs érintkezési felület:A rugalmas szivacsszerkezet alkalmazkodik az egyenetlen, texturált vagy kissé szabálytalan munkadarabokhoz.
- Rozsdamentes acél ütközőrúd:A pufferrúd rozsdamentes acélból készült, amely támogatja az ipari környezetben való tartósságot.
- Rugó nélküli önvisszaállító szerkezet:A kialakítás kiküszöböli a hagyományos rugós puffert, miközben lehetővé teszi az alkatrész visszaállítását.
- Csökkentett vákuumveszteség:A vákuumnyomás-tartó technológiát úgy tervezték, hogy stabil tapadást biztosítson, és minimalizálja a szivárgást a kezelés során.
- Rugalmas telepítés:A konfigurációk oldalsó vákuumbemeneti opciókat és különböző csatlakozási specifikációkat tartalmaznak.
- Többféle anyagválasztás:A ZP2 család támogatja a gumival és szilikonnal kapcsolatos anyagokat, beleértve a speciális alkalmazásokhoz szükséges vezetőképes változatokat is.
Ezek a tulajdonságok lehetővé teszik a ZP2 számára, hogy olyan alkalmazásokhoz is alkalmazkodjon, ahol a vákuumfogónak egyensúlyban kell lennie a kíméletes kezeléssel, a kompakt telepítéssel és az ismételhető működéssel.
Mik a ZP2 műszaki jellemzői?
A rendelési konfiguráció megértése fontos a vákuumszívókorong automatizált gépbe történő integrálásakor. A gyártó által felsorolt ZP2-Y konfiguráció számos meghatározott paramétert biztosít a mérnökök és a beszerzési csapatok számára.
| Paraméter | ZP2-Y specifikáció |
|---|---|
| Vákuum bemeneti irány | Y – Oldalirányú |
| Párna átmérője | 15 mm |
| Pad anyaga | E – Szivacs |
| Puffer specifikáció | J – Forgó |
| Pufferlöket | 15 mm |
| Vákuum bemenet | M5 × 0,8 |
| Csatlakozó menet | M10 × 1,0 |
A pontos konfigurációt a robot vagy pneumatikus rendszer, a munkadarab geometriája, a rendelkezésre álló beépítési hely és a szükséges kezelési jellemzők alapján kell kiválasztani. A gyártó rendelési információi a fenti paramétereket kulcsfontosságú konfigurációs elemekként azonosítják.
Hogyan kell kiválasztani a vákuumpárna anyagát?
Az anyagválasztás fontos szempont, mivel a különböző ipari környezetekben a tapadókorongok különböző hőmérsékleteknek, vegyszereknek, statikus-villamossági követelményeknek és felületi feltételeknek vannak kitéve.
| Anyag | Tipikus hőmérsékleti tartomány | Tipikus alkalmazások | Kulcsfontosságú szempont |
|---|---|---|---|
| NBR | 0-120 °C | Általános munkadarabok, hullámkarton, vaslemez | Általános célú kezelés |
| Szilikon gumi | -30-200°C | Félvezető, vékony munkadarabok, élelmiszer-feldolgozás | Széles hőmérsékleti képesség |
| Uretán gumi | 0-60°C | Hullámkarton, vas és furnérlemezek | Általános ipari kezelés |
| FKM | 0-250 °C | Kémiai alkalmazások | Magas hőmérsékletű és kémiai környezetben |
| Vezető NBR | 0-100°C | Félvezető alkalmazások | Statikus-elektromos ellenállás |
| Vezetőképes szilikon | -10-200°C | Félvezető alkalmazások | Antisztatikus kezelés |
Ezek az adatok az általános anyagjellemzőket jelölik, nem pedig az általános működési garanciákat. A tényleges kiválasztásnál figyelembe kell venni a munkadarabot, a környezetet, a vákuumszintet, a hőmérsékletet, a vegyi expozíciót és a gyártási követelményeket.
Hol használhatók a ZP2 vákuumos tapadókorongok?
A ZP2 különösen fontos az automatizált kezeléshez, ahol a felületek nem feltétlenül síkak, és ahol fontos a munkadarab sérülésének minimalizálása.
Napenergia gyártás
A napelem modulok és a kapcsolódó alkatrészek gondos kezelést igényelhetnek, mivel a felületi sérülések befolyásolhatják a termék minőségét. A szivacspárna lágyabb érintkezési felületet biztosít, míg a kompakt szerkezet támogatja az automatizált átviteli műveleteket. A vessző kifejezetten a ZP2-t a napenergia-iparban használt megoldásként azonosítja.
Elektronika és félvezető gyártás
Az elektronikus alkatrészek gyakran pontos pozícionálást és ellenőrzött érintkezést igényelnek. A kiválasztott betét anyagától függően a vákuumszívókorongok olyan alkalmazásokhoz konfigurálhatók, ahol a karcállóság vagy a statikus elektromosság kezelése fontos.
Automatizált csomagolás
A vákuumos megfogási technológia a kartonok, csomagolóanyagok és könnyű alkatrészek kezelését is támogatja. A szivacs alapú csészék akkor hasznosak, ha a munkadarab felülete puha, texturált vagy enyhén szabálytalan.
Robotos Pick-and-Place rendszerek
Robotkarokra szerelve a ZP2 támogatja az ismétlődő komissiózási, áthelyezési, pozicionálási és rakodási műveleteket. Egyszerűsített rugó nélküli szerkezete előnyös lehet a nagy ciklusú automatizálásban, ahol a szükségtelenül mozgó alkatrészek megnövelhetik a karbantartási igényeket.
Milyen előnyökkel jár a rugó nélküli kivitel?
A „nincs rugópuffer” kifejezés a ZP2 konfiguráció egyik legjellegzetesebb aspektusát írja le. A hagyományos rugós mechanizmus helyett a termék rugó nélküli önvisszaállító megközelítést alkalmaz.
- Csökkentett mechanikai bonyolultság:Kevesebb hagyományos mozgó alkatrész egyszerűsítheti az általános szerkezetet.
- Karbantartási kényelem:Egy egyszerűbb mechanizmus segíthet csökkenteni a lehetséges karbantartási pontokat az ismétlődő alkalmazásokban.
- Kompakt integráció:A szűk beépítési hellyel rendelkező alkalmazások számára előnyös lehet a rugó-ütközők további hézagának elkerülése.
- Nagy ciklusú alkalmasság:A kialakítás az ismétlődő automatizált kezelésre szolgál, ahol fontos a következetes működés.
- Gyengéd fogás:A szivaccsal érintkező felület segít a finom vagy kissé egyenetlen munkadarabok elhelyezésében.
A korlátozott helyigényű és viszonylag egyenletes munkadarabok esetén a gyártó kifejezetten javasolja a puffermentes megközelítést.
Hogyan választhatják ki a vásárlók a megfelelő ZP2 konfigurációt?
A beszerző csapatoknak és az automatizálási mérnököknek a teljes alkalmazást kell értékelniük ahelyett, hogy kizárólag átmérő vagy ár alapján választanának ki egy tapadókorongot. A gyakorlati kiválasztási folyamat a következőket tartalmazza:
- Azonosítsa a munkadarabot:Jegyezze fel súlyát, méreteit, felületi minőségét, merevségét és anyagát.
- Értékelje a felület állapotát:Határozza meg, hogy a felület sík, texturált, ívelt, porózus vagy kissé egyenetlen.
- Ellenőrizze a rendelkezésre álló helyet:Győződjön meg arról, hogy a tapadókorong és a csatlakozó szerkezet illeszkedik a robotszerszámhoz.
- Válassza ki a betét anyagát:Vegye figyelembe a hőmérsékletet, az olajat, a vegyi expozíciót, a kopást, a statikus elektromosságot és a felületi érzékenységet.
- Csatlakozási követelmények megerősítése:Párosítsa a vákuum bemeneti és menetes specifikációit a meglévő pneumatikus rendszerrel.
- Vegye figyelembe a gyártási ciklusokat:A nagyfrekvenciás automatizáláshoz stabil vákuumteljesítményre és tartós alkatrészekre van szükség.
- Érvényesítse a tényleges munkadarabot:A nagyléptékű telepítés előtt javasolt a gyártási mintákkal végzett tesztelés.
A kínai gyártótól vagy beszállítótól beszerző vásárlók számára a műszaki kommunikáció különösen fontos. A munkadarab rajzok, fényképek, méretek, felületi információk és alkalmazási feltételek megadása segíthet a szállítónak megfelelőbb konfigurációt javasolni.
GYIK A No Spring Buffer Szivacsos Vákuumos szívókorongokról ZP2
1. Mire használják főként a No Spring Buffer szivacsos vákuumos szívókorongokat ZP2?
Ezeket automatizált vákuumkezelésre tervezték, különös tekintettel a napenergia-alkalmazásokra. Elektronikához, fröccsöntött alkatrészekhez, kis fémalkatrészekhez és egyéb ipari munkadarabokhoz is használhatók, ahol gyengéd és stabil megfogás szükséges.
2. Használ a ZP2 hagyományos rugós ütközőt?
Nem. A ZP2 konfiguráció rugó nélküli önvisszaállító kialakítást használ. A gyártó leírása szerint az ütközőrúd rozsdamentes acélból készült, és a rendszer rugó nélkül is visszaáll.
3. Mekkora a gyártó által megadott szabványos ZP2-Y párnaátmérő?
A felsorolt ZP2-Y konfiguráció 15 mm-es betétátmérővel, 15 mm-es ütközőlökettel, M5 × 0,8 vákuumbemenettel és M10 × 1,0 csatlakozómenettel rendelkezik.
4. A ZP2 kezeli az egyenetlen felületeket?
Igen. Szivacsos érintkezési anyagát úgy tervezték, hogy alkalmazkodjon a kiemelkedésekhez, mélyedésekhez, texturált felületekhez és enyhe eltolódásokhoz, segítve a stabil vákuumtapadást.
5. Hogyan válasszam ki a megfelelő betétanyagot?
Az anyag kiválasztását az üzemi hőmérsékleten, a kémiai expozíción, a munkadarab anyagán, a statikus elektromossági követelményeken, a kopáson és az alkalmazási környezeten kell alapulnia. A gyártó által felsorolt opciók közé tartozik az NBR, a szilikongumi, az uretángumi, az FKM, a vezetőképes NBR és a vezetőképes szilikon.
Következtetés: Alkalmas-e a ZP2 az Ön automatizálási projektjéhez?
A No Spring Buffer szivacsos vákuumos szívókorongok ZP2 a szivacs alapú alkalmazkodóképesség, a rozsdamentes acél szerkezet, a rugó nélküli önvisszaállító működés és a stabil vákuumfogás praktikus kombinációját kínálják. Napenergia, elektronika, robotkezelés és egyéb automatizált gyártási környezetek esetében a ZP2 akkor jöhet számításba, ha az alkalmazás gyengéd érintkezést, kompakt integrációt és megbízható, ismétlődő kezelést igényel. Vásárlás előtt a mérnököknek ellenőrizniük kell a munkadarab jellemzőit, a vákuumkövetelményeket, a betét anyagát, a csatlakozási méreteket és a működési feltételeket. Ha megfelelő vákuumos megfogó megoldást szerez be egy kínai gyártótól vagy beszállítótól,lépjen kapcsolatba velünkhogy megvitassák alkalmazási követelményeit, és professzionális termékajánlatokat szerezzenek automatizálási rendszeréhez.
