A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

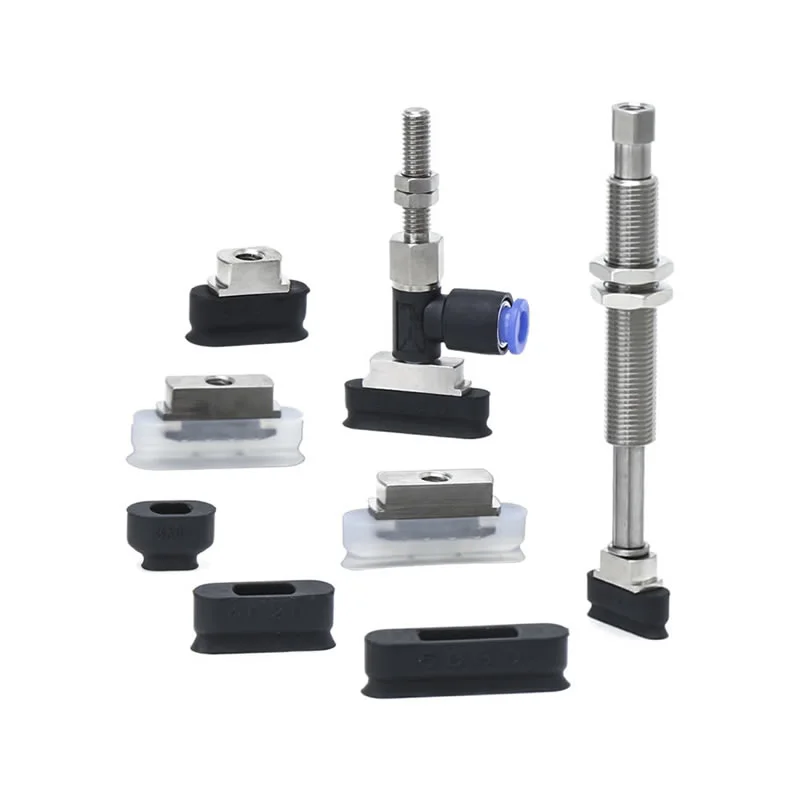

Ovális vákuumos tapadókorongok ZP2
Vezető kínai gyártóként gyárunk testreszabott ovális vákuumszívókorongokat kínál ZP2 karcsú munkadarabokhoz szűk helyeken. A 12 specifikációban (pl. 3,5 × 7 és 8 × 30 mm között) elérhető ez a szállítói közvetlen megoldás egyenletes nyomás- és fogásstabilitást biztosít. Az opcionális 6-50 mm-es pufferekkel és antisztatikus anyagokkal ideális PCB-hez, akkumulátorhoz és nagy sebességű csomagolósorokhoz.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Ovális vákuumos tapadókorongok ZP2

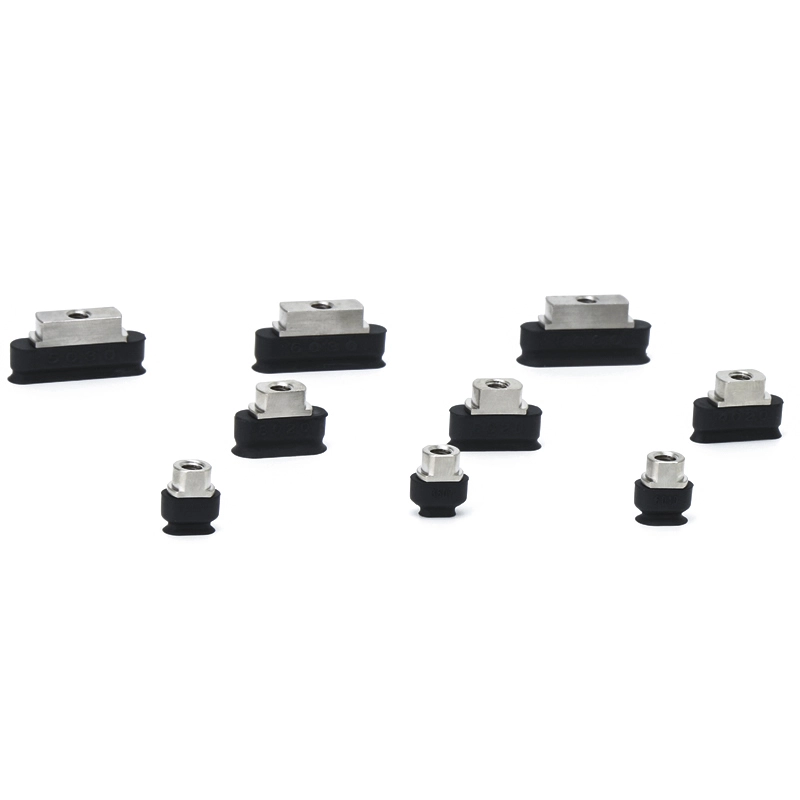

ZP2 sorozatú ovális vákuumpárna egység

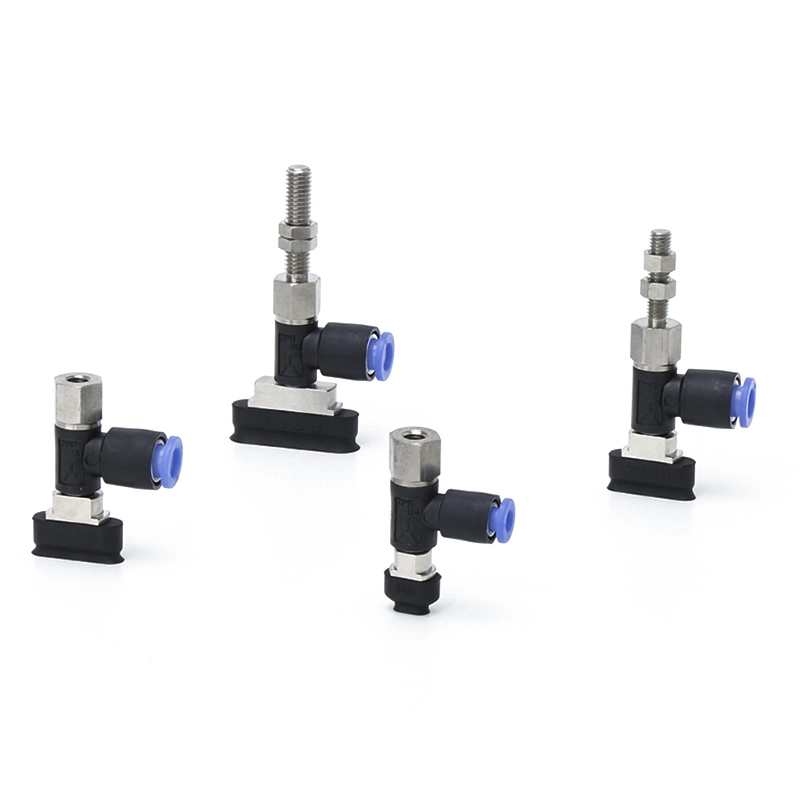

ZP2-T sorozat adapterrel, ovális vákuumpárnával

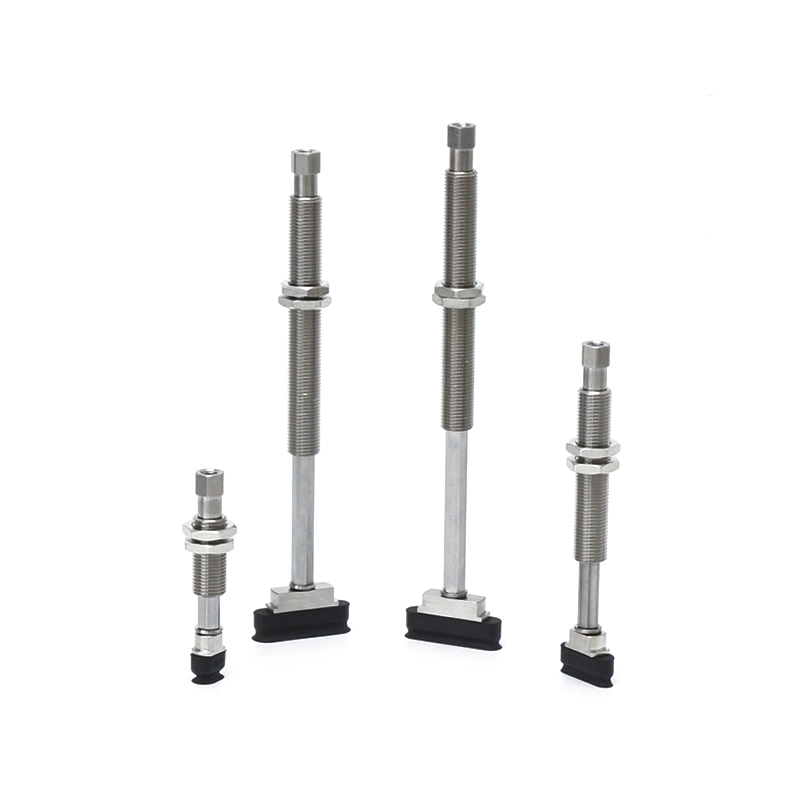

ZP2-T sorozat puffer ovális vákuumpárnával
ZP2-R sorozat adapterrel, ovális vákuumpárnával

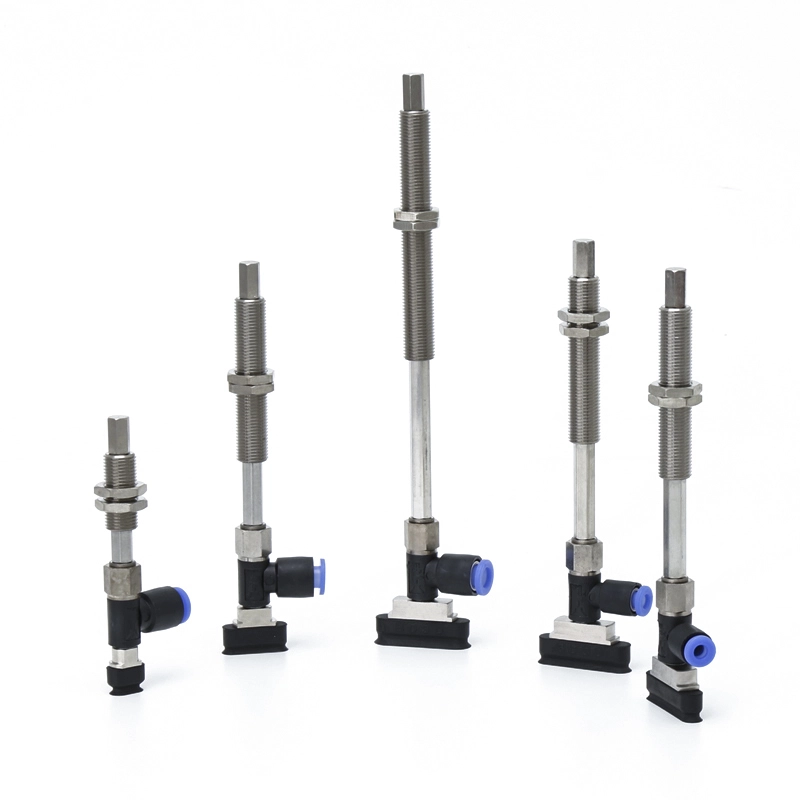

ZP2-R sorozat puffer ovális vákuumpárnával
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
Vezető kínai gyártóként gyárunk testreszabott ovális vákuumszívókorongos ZP2 megoldásokat kínál, amelyek az elektronikai és az autóipar szigorú követelményeihez igazodnak. Legyen szó nagy volumenű beszállítóról vagy végfelhasználóról, a ZP2 ovális sorozatunk biztosítja a precíziós kezeléshez szükséges megbízhatóságot.
Főbb műszaki jellemzők és specifikációk
1. A specifikációk széles skálája
Annak érdekében, hogy minden karcsú munkadarabhoz tökéletes illeszkedést biztosítsunk, 12 szabványos specifikációt kínálunk a ZP2 ovális vákuumos szívókorongokhoz:
Kompakt méretek:3,5×7, 4×10, 5×10, 6×10 mm.
Közepes hosszúságok:4×20, 5×20, 6×20, 8×20 mm.
Kiterjesztett elérés:4×30, 5×30, 6×30, 8×30 mm.
2. Iparspecifikus anyagok kiválósága
Kiváló minőségű anyagokat használunk az Ön munkakörnyezetéhez igazodva:
Kiváló minőségű szilikon és NBR:Általános célú és magas hőmérsékletű feladatokhoz.
Antisztatikus (ESD) anyagok:Nélkülözhetetlen a nyomtatott áramköri lapok és félvezetők kezeléséhez.
Teljesen rozsdamentes acél tartozékok:A lítium akkumulátoripar számára optimalizált speciális konfigurációk.
Alapvető előnyök és kiemelések
Szűk helyekre optimalizálva:A ZP2 ovális vákuumos szívókorongok keskeny profilja lehetővé teszi a nagy sűrűségű komissiózást zsúfolt PCB-ken vagy keskeny csomagolási profilokon, ahol a kör alakú csészék egyszerűen nem férnek el.
Fokozott markolatstabilitás:A hosszúkás szívófelület nagyobb "lábnyomot" biztosít a karcsú tárgyakon, például csöveken vagy tömítőcsíkokon, jelentősen csökkentve a munkadarab megdöntésének vagy elcsúszásának kockázatát.
Rugalmas telepítés:Támogatja mind a függőleges, mind az oldalsó vákuumbemeneteket. Mindegyik csésze párosítható adapterrel vagy puffertartóval (6–50 mm-es löket), hogy csökkentse a törékeny felületekre gyakorolt hatást.
Közvetlen gyári ellátás:Kínában működő gyárunk nagy mennyiségű raktáron lévő terméket tart fenn, így rövid átfutási időket és versenyképes árakat biztosít a globális beszerzésekhez.
Tipikus alkalmazási forgatókönyvek
Elektronika és félvezetők:PCB összeszerelés, rugalmas áramköri lap gyártás és akkumulátorelektróda pozicionálás.
Autóalkatrészek:A ZP2 ovális vákuumos tapadókorongokat gyakran használják tömítőszalagok, hosszúkás díszítőelemek és műanyag profilok kezelésére és összeszerelésére.
Csomagolás és logisztika:Nagy sebességű címkézés, kartonlezárás és hosszúkás csomagok válogatása.

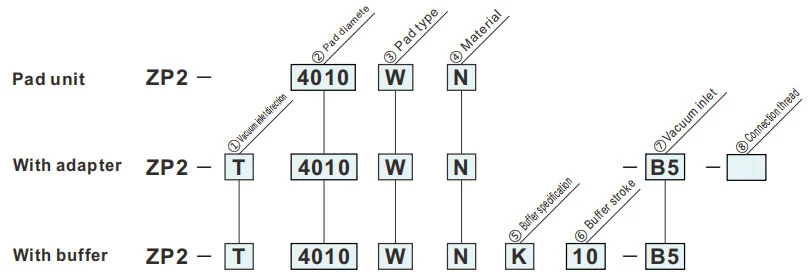

Hogyan rendeljünk
- Az adszorpciós felületre korlátozott munkadarabokhoz.
| ①Vákuum bemeneti irány | ⑦ Vákuum bemenet | ⑧ Csatlakozó szál | ||
| T | Függőleges |
|
B5 |
— |
|
B50406 |
— | ||
| R | Oldalsó |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Pad mérete | |
| 3507 | 3,5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③ Párna típusa | |
| W | Ovális |
| ⑦ Vákuum bemenet | |
| B5 | M5x0,8 (női) |
| 04 | ø4 Egyérintéses illesztés |
| 06 | ø6 Egyérintéses illesztés |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.
| ⑤Puffer specifikáció | |
| K | Nem forgó |
| ⑥Pufferlöket | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧ Csatlakozó szál | |
| A5 | M5x0,8 (férfi) |
| B5 | M5x0,8 (női) |
Méretek (mm)
A zöld szimbólum testreszabott modellek.
PP
Kocka típus
| Modell | A | B | C | D | øE | Y | |||
|
② Párna Méret |
③ Párna típus |
④ Párna Anyag |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Hivatkozási modell: ZP2-4030WS
Az adapter rögzítési méretei
Alkalmazható betét: 3507W/4010W/5010W/6010W
Alkalmazható betét: 4020W/5020W/6020W/8020W
Alkalmazható betét: 4030W/5030W/6030W/8030W
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
