How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kínai kiváló minőségű gömbcsuklós vákuumos szívókorongok ZP2-J

I. Alapvető erősségek

A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

II. Alkalmazások kinyerése ipar szerint

A. Orvostudomány és gyógyászati ipar

A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére

A.2 Főbb forgatókönyvek:

1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)

2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)

3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)

B. Elektronikai és félvezetőipar

B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság

B.2 Főbb forgatókönyvek:

1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)

2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)

3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)

C. Gépjármű- és autóalkatrész-ipar

C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes

C.2 Főbb forgatókönyvek:

4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)

5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)

6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)

D. Élelmiszer- és csomagolóipar

D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló

D.2 Főbb forgatókönyvek:

1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)

2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)

E. Logisztikai és raktározási ipar

E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló

E.2 Főbb forgatókönyvek:

1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)

2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)

F. Új energia és speciális iparágak

F.1 Új energia (lítium akkumulátor/pv):

1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)

F.2 Nyomtatás és papír

1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)

III. Az alapvető adaptációs logika összefoglalása

A munkadarab jellemzői	Pipetta adaptációs program	Megfelelő iparági forgatókönyvek
Vékony / Törékeny / Precíziós	Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej	Elektronikus félvezetők, gyógyszerek
Nehéz tárgyak / Nagy méret	Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal	Gépkocsik, logisztikai panelek
Egészség/A környezetszennyezés megelőzése	Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet	Gyógyszer, élelmiszer
Puha / szabálytalan felületek	Szivacs anyagú, deformálható tapadókorong	Autóbelső, élelmiszer
Antisztatikus követelmények	Antisztatikus szilikon, ionos szél támogatott	elektronikus félvezető

①Vákuum bemeneti irány		⑦ Vákuum bemenet	⑧ Csatlakozó szál
TF	Függőleges	B5	A8
		B5	—
		B5 04 06	—
RF	Oldalsó	04 06	B5
RF	Oldalsó	04 06	A10

③ Párna típusa ② Párna átmérő (mm)		B06	B08	B10
③ Párna típusa ② Párna átmérő (mm)		ø6	ø8	ø10
MU	Lapos típus	—	●	●
MB	Fújtató	●	●	—

④ Anyag
N	NBR
S	Szilikon gumi
U	Uretán gumi
F	FKM
GN	Vezetős NBR
GS	Vezetőképes szilikon gumi

⑦ Vákuum bemenet
B5	M5x0,8 (női)
04	ø4 Egyérintéses illesztés
06	ø6 Egyérintéses illesztés

⑧ Csatlakozó szál
A8	M8x1 (férfi)
B5	M5x0,8 (női)
A10	M10x1 (férfi)

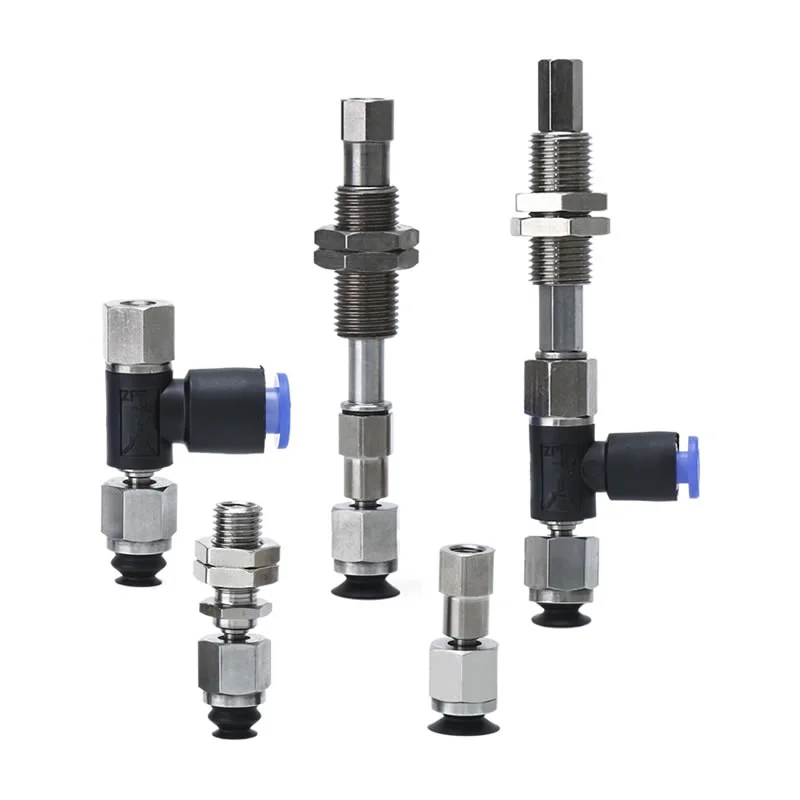

Gömbcsuklós vákuumos szívókorongok ZP2-J

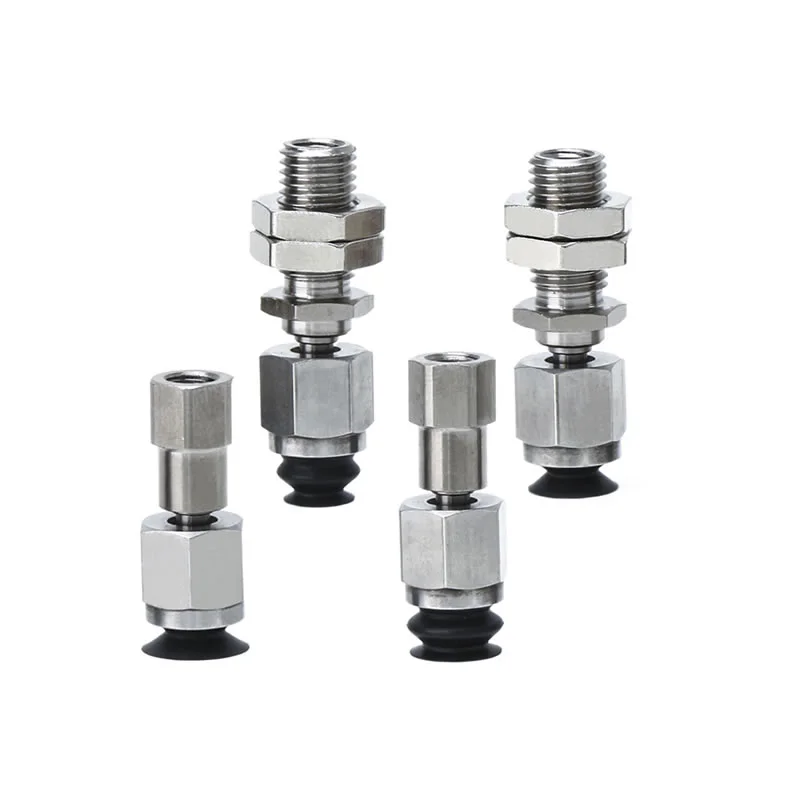

Gömbcsuklós vákuumos szívókorongok ZP2-J

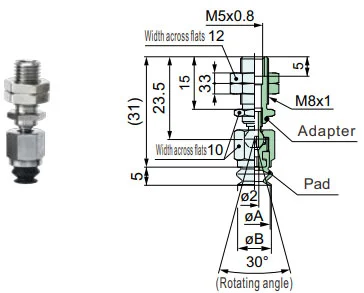

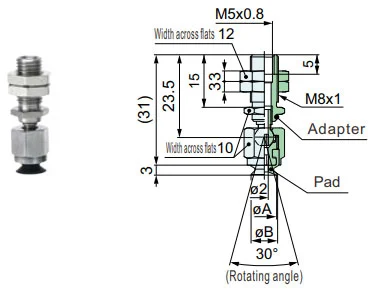

ZP2-TF sorozatú gömbcsukló típus adapteres vákuumpárnákkal

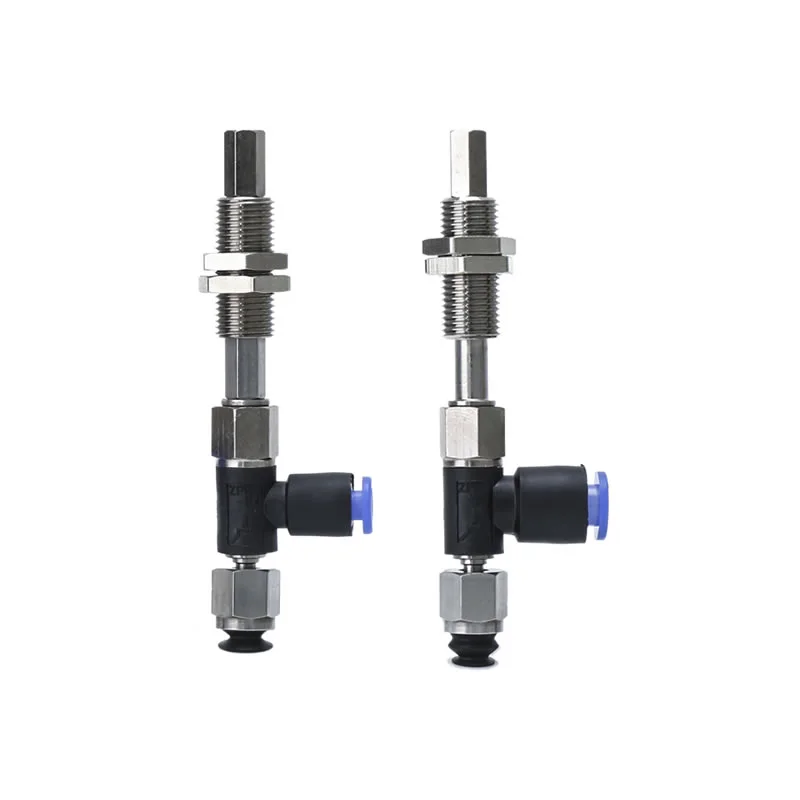

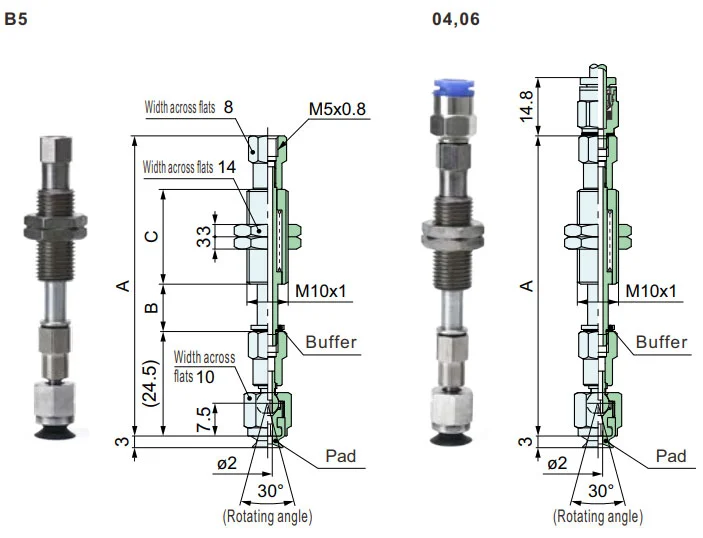

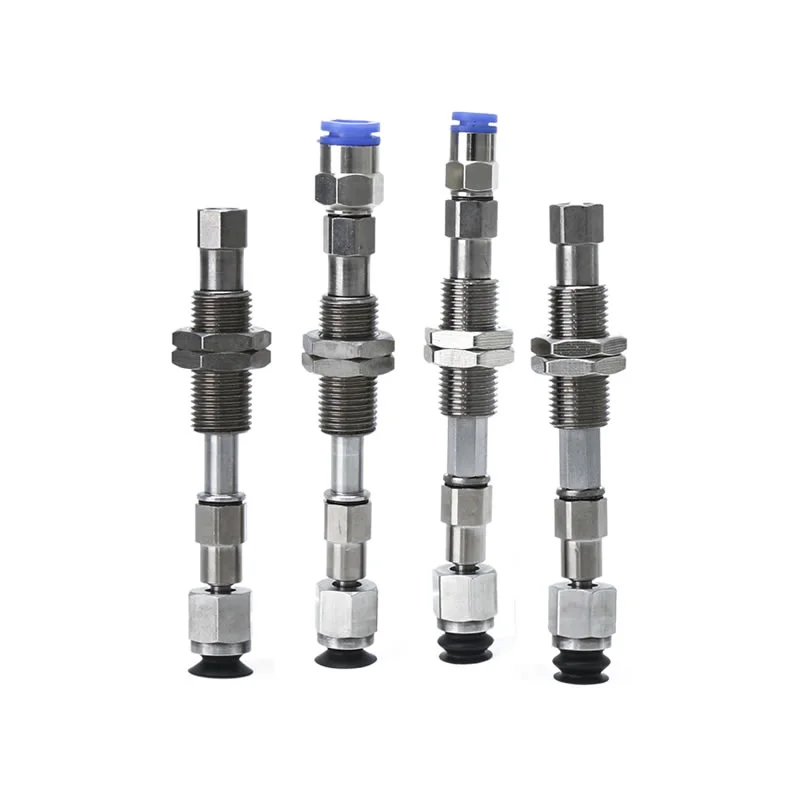

ZP2-TF sorozatú gömbcsukló típus puffer vákuum párnákkal

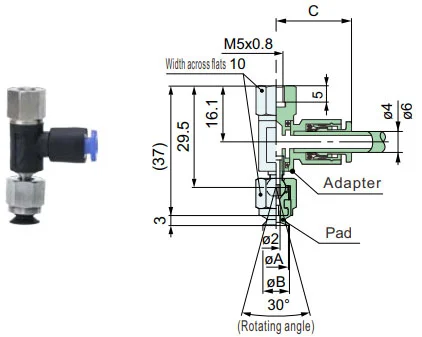

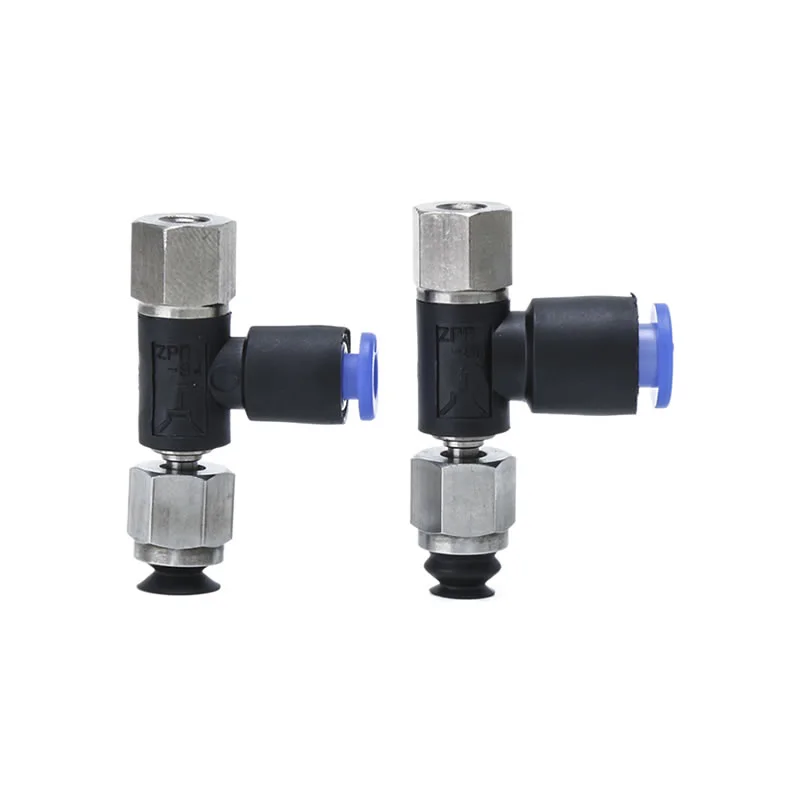

ZP2-RF sorozatú gömbcsukló típus adapteres vákuumpárnákkal

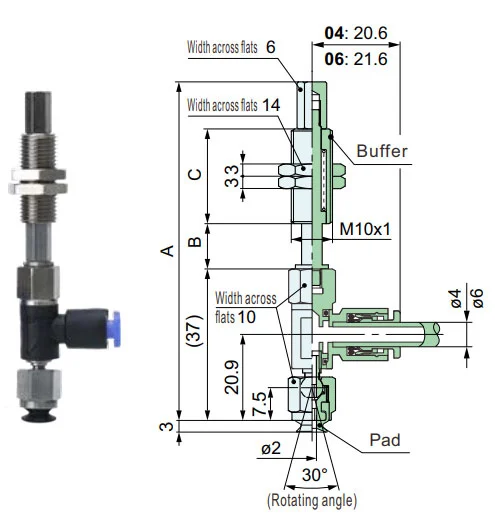

ZP2-RF sorozatú gömbcsukló típus puffer vákuum párnákkal

Alapvető előnyei

Költséghatékony és megbízható ellátás

Rugalmas gömbcsukló kialakítás

Fokozott stabilitás összetett körülmények között

Opcionális puffer és elfordulásgátló szerkezet

Többféle betéttípus és méret

Tipikus alkalmazások

Ipari automatizálás

Komplex munkadarabkezelés

Miért válassza a ZP2-J gömbcsuklós vákuumos tapadókorongokat?

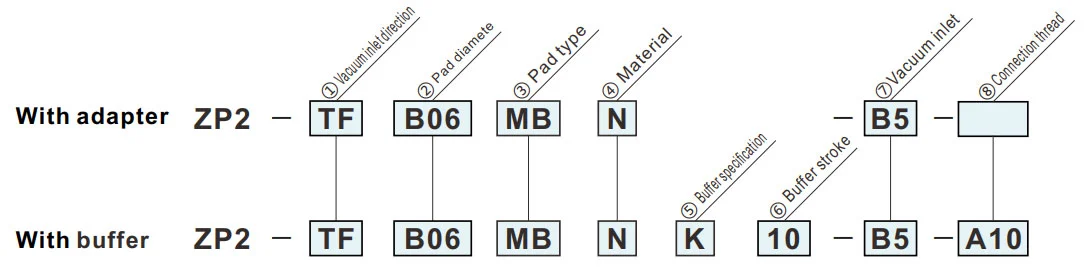

Hogyan rendeljünk

B5

A8

B5

B5

04

06

04

06

B5

04

06

A10

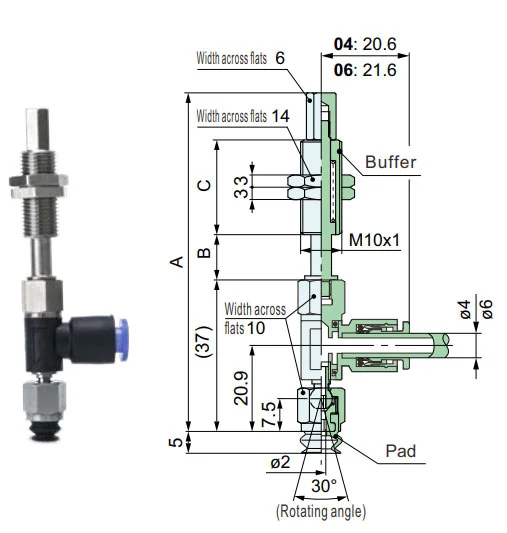

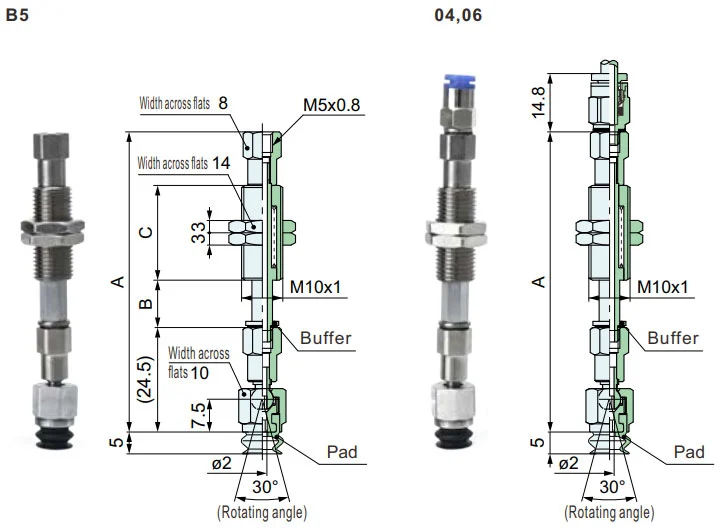

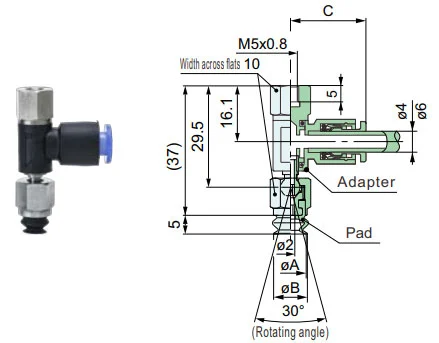

Méretek (mm)

A betét anyaga és jellemzői

Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken

⑤Puffer specifikáció
J	Forgó
K	Nem forgó

⑥Pufferlöket
10	10 mm
20	20 mm
30	30 mm
40	40 mm
50	50 mm

Modell									A	B	C	Puffer
	① Vákuum bemeneti irány	② Párna átm.	③ Párna típus	④ Párna Anyag	⑤ Puffer spec.	⑥ Puffer stroke	⑦ Vákuum bemenet	⑧ Kapcsolat szál					⑤ Puffer spec.	⑥ Puffer stroke	⑦ Vákuum bemenet	⑧ Kapcsolat szál
ZP2	TF	B08 B10	MU	N S U F GN GS	B5 04 06	J K	10	A10	72	11.5	23	ZP2-TF1	J K	10	B5 04 06	A10
							20		110	21.5	51			20
							30		120	31.5				30
							40		156	41.5	77			40
							50		166	51.5				50

Modell									A	B	C	Puffer
	① Vákuum bemeneti irány	② Párna átm.	③ Párna típus	④ Párna Anyag	⑤ Puffer spec.	⑥ Puffer stroke	⑦ Vákuum bemenet	⑧ Kapcsolat szál					⑤ Puffer spec.	⑥ Puffer stroke	⑦ Vákuum bemenet	⑧ Kapcsolat szál
ZP2	TF	B06 B08	MB	N S U F GN GS	B5 04 06	J K	10	A10	72	11.5	23	ZP2-TF1	J K	10	B5 04 06	A10
							20		110	21.5	51			20
							30		120	31.5				30
							40		156	41.5	77			40
							50		166	51.5				50
