A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

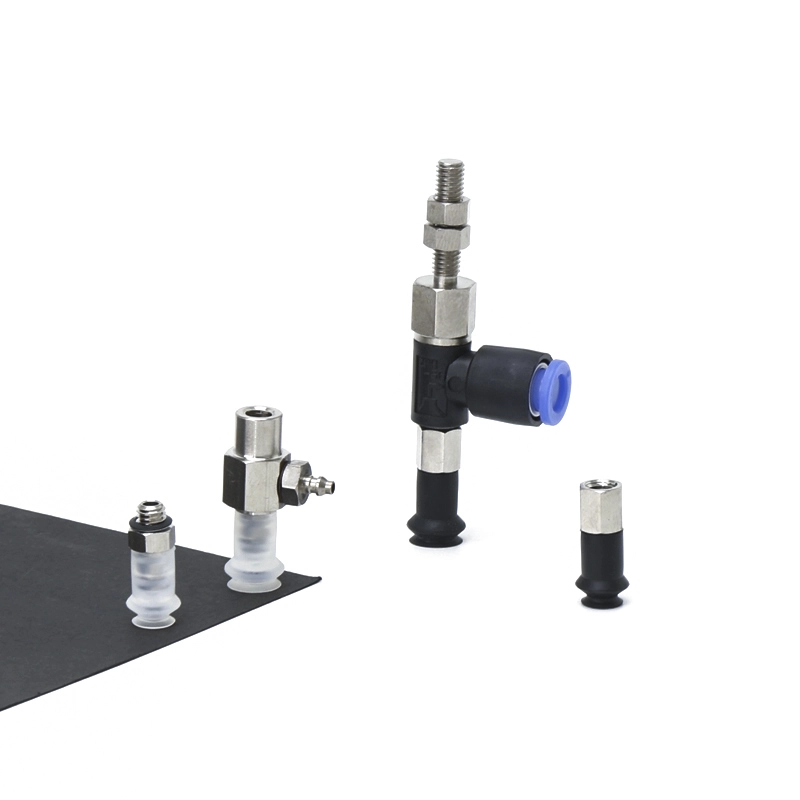

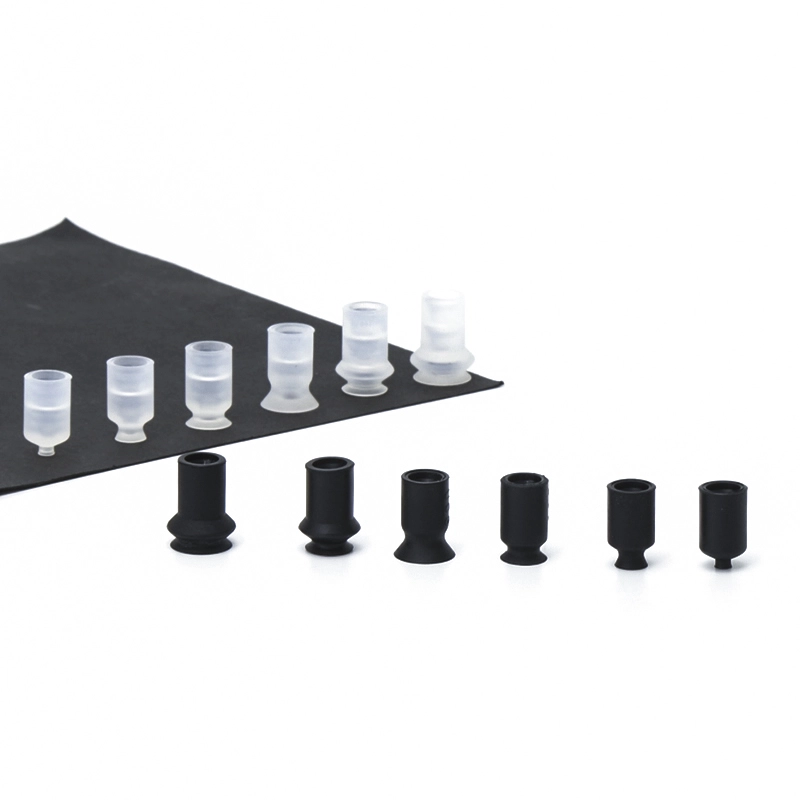

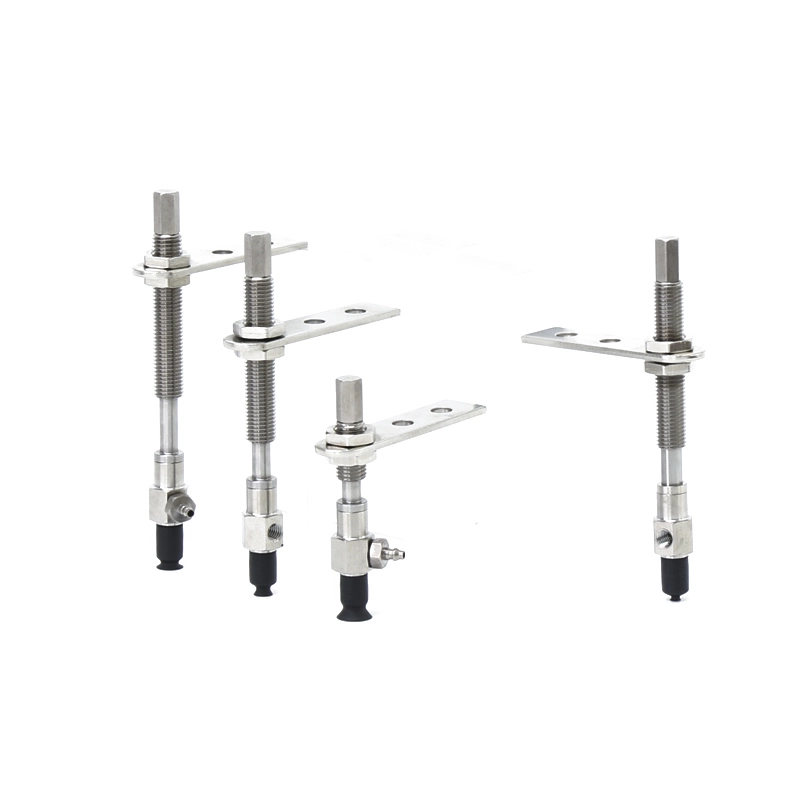

Basic Zárógyűrű nélkül Vákuumos szívókorongok ZP
A Kínában gyártott, zárgyűrű nélküli Basic vákuumos szívókorongok ZP jelentős előnyökkel és értékesítési pontokkal rendelkeznek: Először is magas költséghatékonyságot kínálnak. A kiforrott gyártási alapot kihasználva hatékonyan szabályozzák a költségeket, miközben biztosítják a termék teljesítményét, ezáltal csökkentve az ügyfelek beszerzési költségeit; Másodszor, változatos termékkategóriákat kínálnak többféle specifikációval és modellel; Harmadszor, technológiájuk kiforrott. Az olyan prémium anyagok, mint a szilikon és a fejlett vákuumnyomás-tartó technológia, erős tapadást és stabilitást biztosítanak, garantálva a biztonságos anyagkezelést; Negyedszer, az ellátási láncuk stabil, amelyet erős hazai ipari lánc és erős termelési kapacitás támogat az időben történő szállítás érdekében. Ezek az előnyök rendkívül versenyképessé teszik a hazai gyártású vákuumos tapadókorongokat az ipari automatizálás területén.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Alapvető ZP zárógyűrű Pad nélkül
ZP sorozatú padegység
ZPT sorozat adapteres vákuumpárnákkal

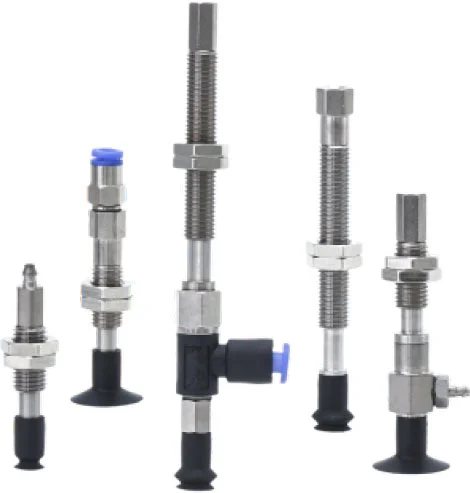

ZPT sorozat puffer vákuum párnákkal
ZPR sorozat adapteres vákuumpárnákkal
ZPR sorozat puffer vákuum párnákkal
ZPY sorozat Adapteres vákuumpárnákkal
ZPY sorozat puffer vákuum párnákkal
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás

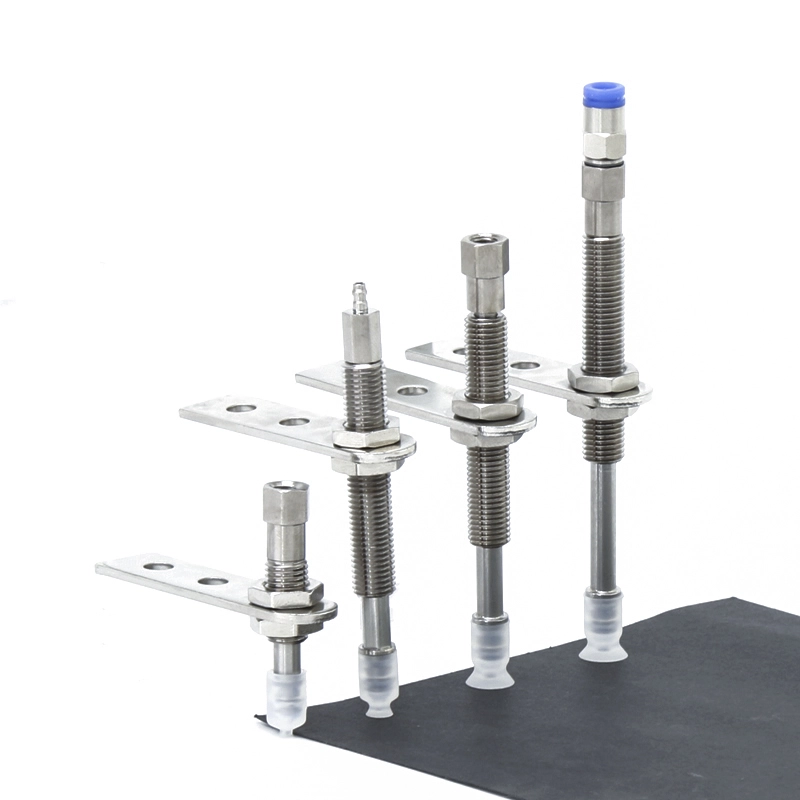

Mik azok az alapvető ZP vákuumos szívókorongok zárgyűrű nélkül?
Meghatározás és funkció
• Vákuumos megfogószerszám:Tömítést hoz létre a munkadarab felületével, hogy lehetővé tegye az emelést és a pozicionálást
• Rugalmas alkalmazás:Alkalmas sima, lapos vagy enyhén ívelt felületekre
• Automatizálási támogatás:Robotkarokban, szállítószalagokban és kezelőrendszerekben használják
Szerkezeti jellemzők
• Tartós elasztomerekből, például szilikonból vagy poliuretánból készült
• Könnyű kialakítás a robotrendszerek csökkentése érdekében
• Többféle átmérőben és formában kapható különböző alkalmazásokhoz
Alapvető előnyei
Rugalmas és egyszerű telepítés
• A zárgyűrű szerkezet hiánya leegyszerűsíti a felszerelést és a cserét
• Csökkenti a telepítési időt és a karbantartási ráfordítást
Megbízható tömítési teljesítmény
• Stabil vákuumos tapadást biztosít sima és nem porózus felületeken
• Folyamatos szívóerőt tart fenn nagy sebességű műveletek során
Költséghatékony megoldás
• Az egyszerű szerkezet csökkenti a gyártási és csereköltségeket
• Ideális nagyméretű vagy nagy ciklusú alkalmazásokhoz
Tartós és kopásálló
• A kiváló minőségű anyagok hosszú élettartamot biztosítanak
• Ellenáll a kopásnak és az ismételt használatnak
Széleskörű kompatibilitás
• Kompatibilis különféle vákuumgenerátorokkal és szerelési rendszerekkel
• Többféle ipari környezetben is használható
Testreszabás és gyártási folyamat
Testreszabási lehetőségek
A különféle ipari automatizálási követelményeknek való megfelelés érdekében a ZP zárógyűrű nélküli vákuumos szívókorongok teljes mértékben testreszabhatók az anyagválasztástól a szerkezeti tervezésig:
• Anyagválasztás
o Szilikon (SI): Magas hőmérséklet-állóság, ideális elektronikához és tiszta környezetekhez
o Poliuretán (PU): Kiváló kopásállóság a nagy ciklusú műveletekhez
o NBR: Költséghatékony megoldás általános ipari alkalmazásokhoz
o Opcionális antisztatikus vagy élelmiszer-minőségű anyagok speciális iparágak számára
• Méret és geometria
o Széles átmérőválaszték a különböző teherbírásokhoz
o Lapos vagy enyhe harmonikaszerkezetek különböző felületi feltételekhez
• Keménység és rugalmasság (Shore A)
o Lágyabb anyagok kényes vagy törékeny termékekhez
o Keményebb keverékek nagy teherbírású vagy nagy sebességű kezeléshez
o Optimalizált egyensúly a rugalmasság és a tartósság között
• Szerelés és interfész kompatibilitás
o Különféle tartókhoz és vákuumrendszerekhez való adaptálás
o Menetméret és csatlakozási típus egyeztetése (metrikus, BSP, NPT)
o Integráció különböző rögzítőelemekkel vagy adapterekkel
• Alkalmazás-specifikus tervezés
o Csúszásgátló felületminták a jobb tapadás érdekében
o Olaj- vagy vegyszerálló anyagok zord környezetekhez
o Magas hőmérsékletű vagy alacsony hőmérsékletű teljesítmény testreszabása

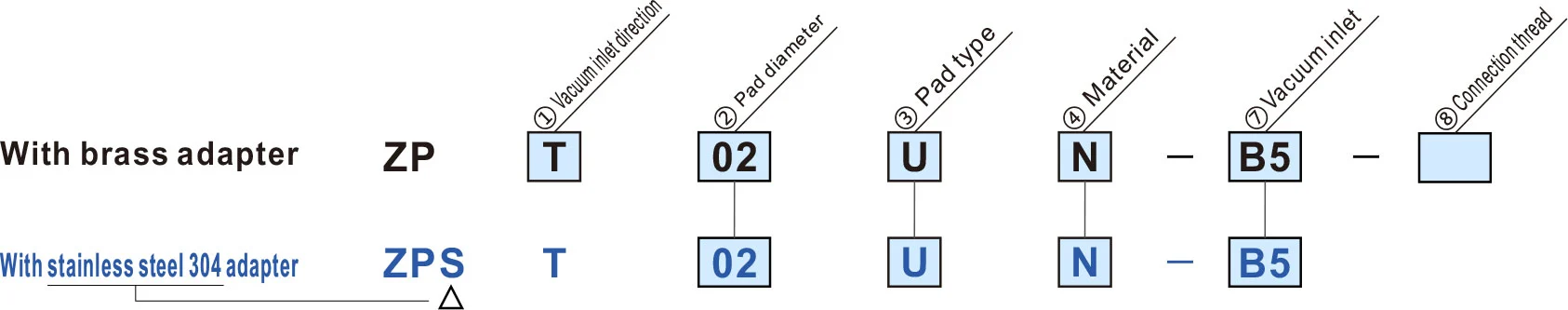

Hogyan rendeljünk
|
③ Párna típusa
② Párna átmérő (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Lapos típus/ovális típus | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Fújtató típus | — | — | ● | ● | — | — | — | — | — | — |
| UT | Vékony lapos típus | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Vékony lapos típus bordákkal | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A kék szimbólum testreszabott modellek
| Az adapter rögzítési méretei | |
| Ha az adaptert a vevő készíti, tervezze meg az adaptert a jobb oldalon látható méretekkel. |
|
| ① Vákuum bemeneti irány | ⑦ Vákuum bemenet | ⑧ Csatlakozó menet | |||||||
| T | Függőleges |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Oldalsó |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Párna átmérő típusa (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Lapos típus/ovális típus | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Fújtató típus | — | — | ● | ● | — | — | — | — | — | — |
| UT | Vékony lapos típus | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Vékony lapos típus bordákkal | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A kék szimbólum testreszabott modellek.
| ⑧ Csatlakozó menet | ||
| Ma le szál | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Fema le thread | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Vákuum bemenet | |||
| Ma le szál | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Fema le thread | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb illesztés | U4 | ø4-es puha csőhöz | M-5AU-4 |
| N4 | ø4-es nylon csőhöz | M-5AN-4 | |
| U6 | ø6-os puha csőhöz | M-5AU-6 | |
| N6 | ø6 nylon csőhöz | M-5AN-6 | |
| Egyérintéses illesztés | 04 | ø4 | |
| 06 | ø6 | ||
| ① Vákuum bemeneti irány | ⑦ Vákuum bemenet | |||||||||
| T | Függőleges |
|
B3B5U4N4U6N60406 |
|||||||
| R | Oldalsó |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Párna típusa
② Párna átmérő (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Lapos típus/ovális típus | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Fújtató típus | — | — | ● | ● | — | — | — | — | — | — |
| UT | Vékony lapos típus | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Vékony lapos típus bordákkal | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A kék szimbólum testreszabott modellek.

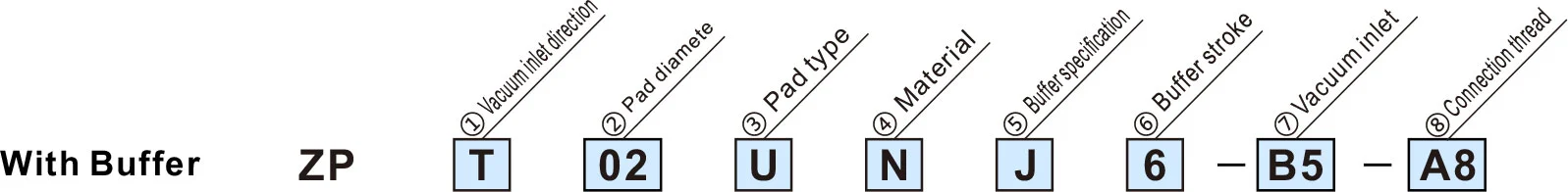

| ⑤ Puffer specifikáció | |
| J | Forgó |
| K | Nem forgó |
| JN | Forgó (Puffer lemez nélkül) |
| KN | Nem forgó (Puffer lemez nélkül) |
| ⑥ Pufferlöket | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Vákuum bemenet | |||
| Ma le szál | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Fema le thread | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Barb illesztés | U4 | ø4-es puha csőhöz | M-5AU-4 |
| N4 | ø4-es nylon csőhöz | M-5AN-4 | |
| U6 | ø6-os puha csőhöz | M-5AU-6 | |
| N6 | ø6 nylon csőhöz | M-5AN-6 | |
| Egyérintéses illesztés | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Csatlakozó menet | |
| A8 | M8 x 1,0 |
Műszaki adatok
| Zárógyűrű/betét típusa | A betét átmérője/méretei | Alkalmazás | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Zárógyűrű nélkül | Lapos típus (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Lapos és deformálatlan felületű munkadarabokhoz |
| Ovális típus (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Olyan munkadarabokhoz, amelyek az adszorpciós felületet korlátozzák | |
| Vékony lapos típus (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Puha munkadarabokhoz, például vékony lemezekhez vagy vinilhez. Csökkenthető az adszorpció során keletkező gyűrődés vagy deformáció. | |
| Vékony lapos típus Bordákkal (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Puha munkadarabokhoz, például vékony lemezekhez vagy vinilhez. A munkadarabok eltávolíthatók könnyen a bordáknak köszönhetően |
|
| Fújtató típus (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Olyan helyekre, ahol nincs hely ütközőnek vagy ferde felületű munkadarabokhoz | |
| Zárógyűrűvel | Lapos típus (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Lapos és deformálatlan felületű munkadarabokhoz |
| Lapos típus Bordákkal (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Könnyen deformálódó munkadarabokhoz. A munkadarabok könnyen eltávolíthatók a bordáknak köszönhetően | |
| Fújtató típus (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Olyan helyekre, ahol nincs hely ütközőnek vagy ferde felületű munkadarabokhoz | |
| Mély típus (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Íves felületű munkadarabokhoz vagy gömb alakú munkadarabokhoz | |
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
Telepítési kézikönyv
PDF Letöltés
Figyelmeztetés + Figyelem (Használat előtt olvassa el)
PDF Letöltés
Hot Tags: Alap zárógyűrű nélküli vákuumos szívókorongok ZP, Kína, gyártó, szállító, gyár
Kérdés küldése
Elérhetőségei
-
Cím
Xiaruan Village Baishi Town Yueqing City Zhejiang tartomány Kína
-
Tel
-
Email
Vákuumos tapadókorongokkal, vákuumgenerátorokkal, pneumatikus alkatrészek tartozékaival vagy árlistájával kapcsolatos kérdéseivel kapcsolatban kérjük, hagyja e-mail-címét, és 24 órán belül felvesszük Önnel a kapcsolatot.
