A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

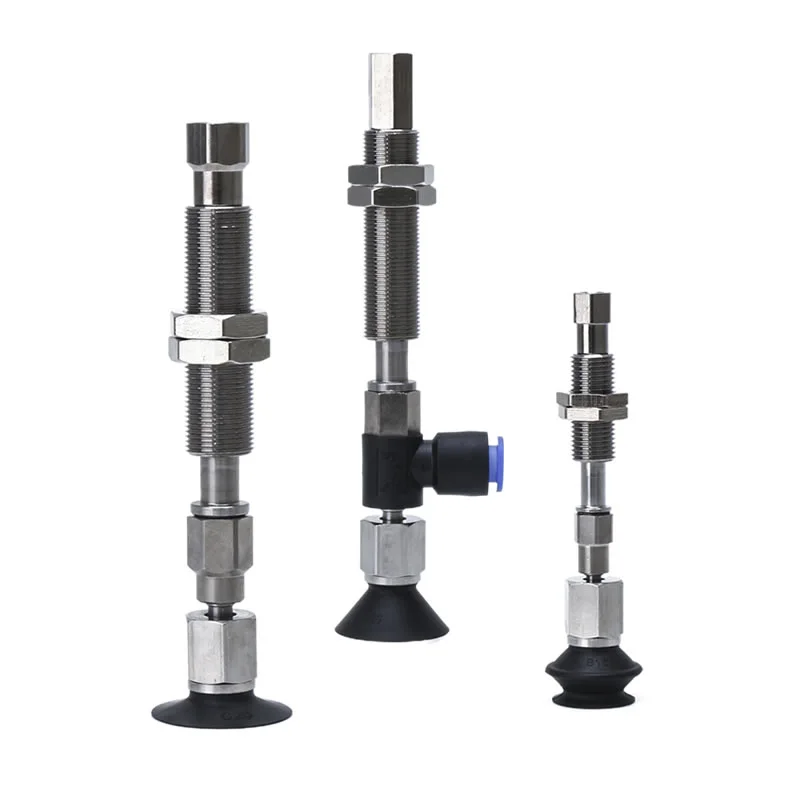

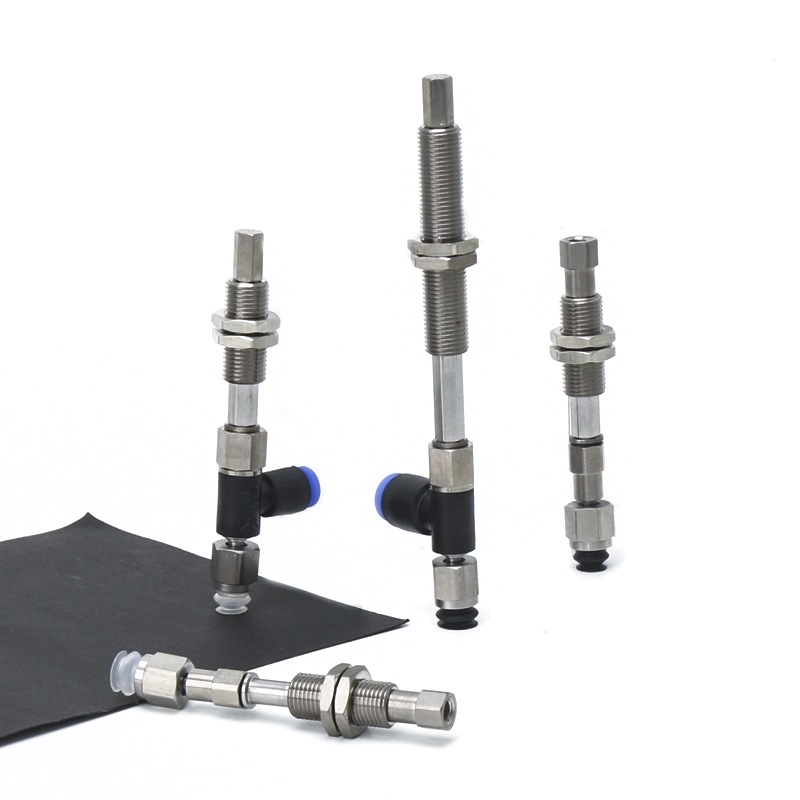

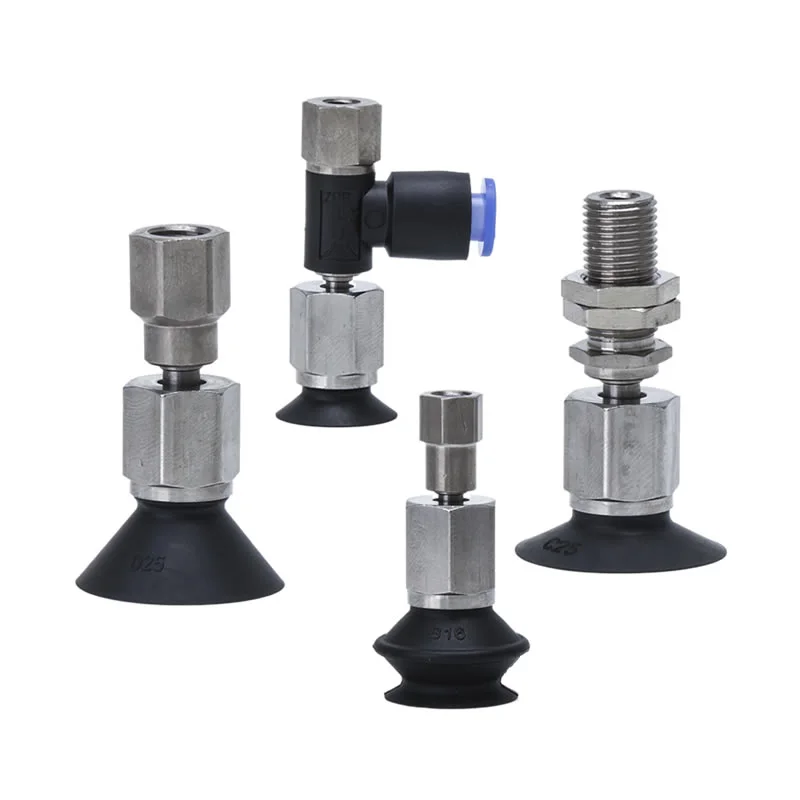

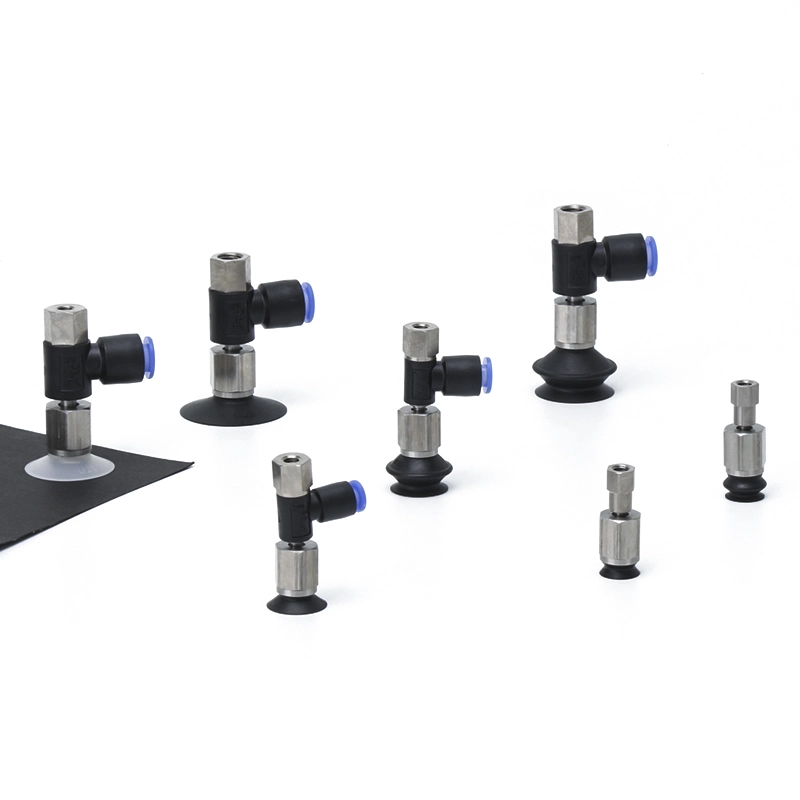

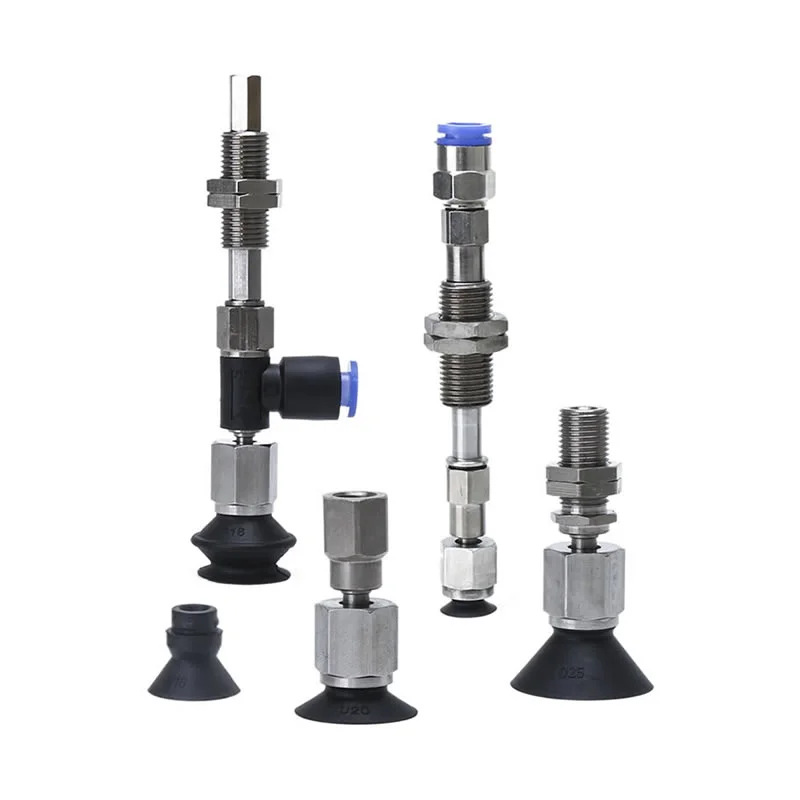

Basic gömbcsuklós vákuumos szívókorongok ZP
Vezető kínai gyártóként személyre szabott alapvető gömbcsuklós vákuumos szívókorongokat kínálunk ZP (Ø10-32 mm) szabálytalan munkadarabokhoz. A forgatható fejekkel, a pufferlöketekkel (6-50 mm) és a kiváló minőségű szilikon/antisztatikus gumival a gyári közvetlen beszállítói készletünk biztosítja a stabilitást és a zajcsökkentést. A legjobb rozsdamentes acélból készült lítium akkumulátor-vezetékekhez.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Basic gömbcsuklós vákuumos szívókorongok ZP
ZPTF sorozatú gömbcsukló típus adapteres vákuumpárnákkal
ZPTF sorozatú gömbcsukló típus puffer vákuum párnákkal
ZPRF sorozatú gömbcsukló típus adapteres vákuumpárnákkal
ZPRF sorozatú gömbcsukló típus puffer vákuum párnákkal
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
A Commaelec vezető kínai gyártó, a ZP sorozatú alaptípusú gömbcsuklós vákuumszívó csésze egy nagy teljesítményű pneumatikus alkatrész, amelyet kifejezetten szabálytalan, ferde vagy ívelt munkadarabok megfogására terveztek. Kialakítása emberi ízületre emlékeztető gömbcsuklós mechanizmust tartalmaz a tapadókorong csatlakozási pontján; ez a funkció lehetővé teszi az automatikus igazítást, lehetővé téve a gömbcsukló szabad forgását, amikor a csésze ferde felülettel érintkezik. Automatikusan kompenzálja a szögeltéréseket a robotos megfogási műveletek során, ezáltal megakadályozza a tökéletlen tömítés miatti vákuumszivárgást. A 10 mm-től 32 mm-ig terjedő átmérőben kapható sorozat opcionális modelleket is kínál puffermechanizmussal (Buffer), 6 mm és 50 mm közötti löketekkel, hogy megvédje a munkadarabokat a mechanikai behatások okozta sérülésektől.
Technikai fölény
A ZP Basic gömbcsuklós vákuumos szívókorongok nem csupán szabvány alkatrészek; ezek sokoldalú eszközök, amelyeket nagy teljesítményű környezetekhez terveztek.
1. Adaptív forgatható fej kialakítás
A ZPTF modell fő előnye a gömbcsuklós forgómechanizmus. Ez lehetővé teszi a tapadókorong megdöntését és forgását, automatikusan igazodva a munkadarab szögéhez. Ez a tulajdonság jelentősen növeli az ipari kezelhetőség stabilitását, különösen az autókarosszéria-alkatrészek vagy az öntött műanyagok esetében.
2. Átfogó méret- és formaválaszték
A különféle alkalmazási igények kielégítésére széles választékot kínálunk:
Átmérő tartomány:Precíziós méretek minimum 10 mm-től 32 mm-ig.
Pohár típusok:Lapos, bordázott, harmonika (harmonika) és mély típusokban kapható, így a vékony lapoktól a nehéz textúrájú tárgyakig mindent kezelhet.
3. Rugalmas vákuumkimenetek és telepítés
A modern gépek helyszűke rugalmas elrendezést igényel. Alapvető gömbcsuklós vákuumos szívókorongjaink ZP jellemzői:
Kettős kimeneti lehetőségek:Függőleges és vízszintes vákuumbemenetek a zökkenőmentes integrációért kompakt terekbe.
Mounting Variety:Lehetőségek adapterek vagy speciális puffertartók beépítésére a személyre szabott telepítéshez.
Alapvető előnyei
Markolat stabilitása:A Basic Ball Joint vákuumszívókorongok ZP gömbcsuklós kialakítása biztosítja, hogy a vákuumszint állandóan magas maradjon, különösen az ívelt karosszériaelemek, a szabálytalan alakú fröccsöntött alkatrészek vagy a csomagolódobozok kezelésekor.
Zaj- és lökéscsökkentés:Puffertartóval párosítva hatékonyan nyeli el a kinetikus energiát az érintkezéskor, ezáltal meghosszabbítja a rendszer teljes élettartamát.
Speciális működési feltételekhez való alkalmazkodás:Például a lítium-ion akkumulátor iparban egyedileg gyártható teljesen rozsdamentes acélból; fordítva, az elektronikai iparban antisztatikus anyagok használhatók.
Alkalmazási forgatókönyvek
Autóalkatrészek:Megfogja az ívelt alkatrészeket, például a szélvédőket vagy az ajtólapokat.
Logisztikai válogatás:Egyenetlen felületű csomagok kezelése.
3C elektronika:Pontos szívás elérése szűk helyeken az univerzális csukló beállításával.
Hogyan rendeljünk

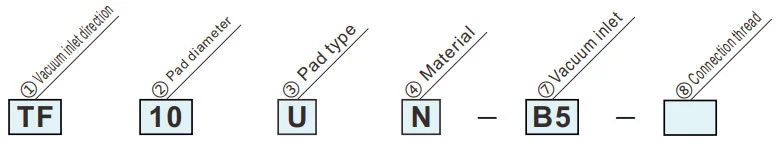

Gömbcsukló típus adapterrel
| ④ Anyag | |
| N | NBR |
| S | Szilikongumi |
| U | Uretángumi |
| F | FKM |
| GN | VezetősNBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek
|
③ Párna típusa
② Párna átmérő (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Lapos típus | ● | ● | ● | ● | ● | ● | |||||||
| C | Lapos típus bordákkal | ● | ● | ● | ● | ● | ● | |||||||
| B | Fújtató típus | ● | ● | ● | ● | ● | ● | |||||||
| ①Vákuum bemeneti irány | D | Mély típus | ● | — | ● | — | ● | — | ||||||
| TF | Függőleges |
|
⑦ Vákuum bemenet | Női szál | B5 | M5 x0,8 | ● | ● | ||||||
| ⑧ Csatlakozó szál | Férfi szál | A8 | M8 x1.0 | ● | — | |||||||||
| A10 | M10 x1,0 | — | ● | |||||||||||
|
⑦ Vákuum bemenet | Női szál | B5 | M5 x0,8 | ● | — | ||||||||
| B8 | M8 x1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Oldalsó |
|
Egyérintéses illesztés | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧ Csatlakozó szál | Femalethread | B5 | M5 x0,8 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||||

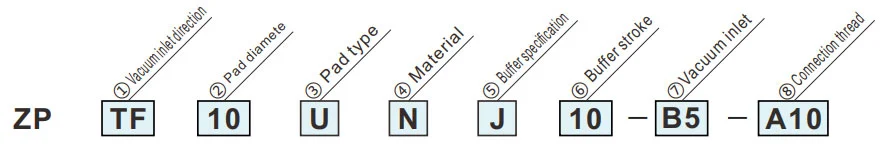

Gömbcsukló típus ütközővel
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek
|
③ Párna típusa
② Párna átmérő (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Lapos típus | ● | ● | ● | ● | ● | ● | ||||||
| C | Lapos típus bordákkal | ● | ● | ● | ● | ● | ● | ||||||
| B | Fújtató típus | ● | ● | ● | ● | ● | ● | ||||||
| D | Mély típus | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Pufferlöket | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Vákuum bemeneti irány | 50 | 50 mm | ● | ● | |||||||||
| TF | Függőleges |
|
⑦ Vákuum bemenet | Női szál |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Egyérintéses illesztés | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Csatlakozó szál | Férfi szál | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14x1,0 | 一 | ● | ||||||||||
| RF | Oldalsó |
|
⑦ Vákuum bemenet | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Csatlakozó szál | Férfi szál | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14×1,0 | 一 | ● | ||||||||||
| ⑤Puffer specifikáció | |
| J | Forgó |
| K | Nem forgó |
Műszaki adatok
| Zárógyűrű/betét típusa | A betét átmérője/méretei | Alkalmazás | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Zárógyűrű nélkül | Lapos típus (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Lapos és deformálatlan felületű munkadarabokhoz |
| Ovális típus (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Olyan munkadarabokhoz, amelyek az adszorpciós felületet korlátozzák | |
| Vékony lapos típus (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Puha munkadarabokhoz, például vékony lemezekhez vagy vinilhez. Csökkenthető az adszorpció során keletkező gyűrődés vagy deformáció. | |
| Vékony lapos típus Bordákkal (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Puha munkadarabokhoz, például vékony lemezekhez vagy vinilhez. A munkadarabok eltávolíthatók könnyen a bordáknak köszönhetően |
|
| Fújtató típus (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Olyan helyekre, ahol nincs hely ütközőnek vagy ferde felületű munkadarabokhoz | |
| Zárógyűrűvel | Lapos típus (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Lapos és deformálatlan felületű munkadarabokhoz |
| Lapos típus Bordákkal (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Könnyen deformálódó munkadarabokhoz. A munkadarabok könnyen eltávolíthatók a bordáknak köszönhetően | |
| Fújtató típus (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Olyan helyekre, ahol nincs hely ütközőnek vagy ferde felületű munkadarabokhoz | |
| Mély típus (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Íves felületű munkadarabokhoz vagy gömb alakú munkadarabokhoz | |
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
