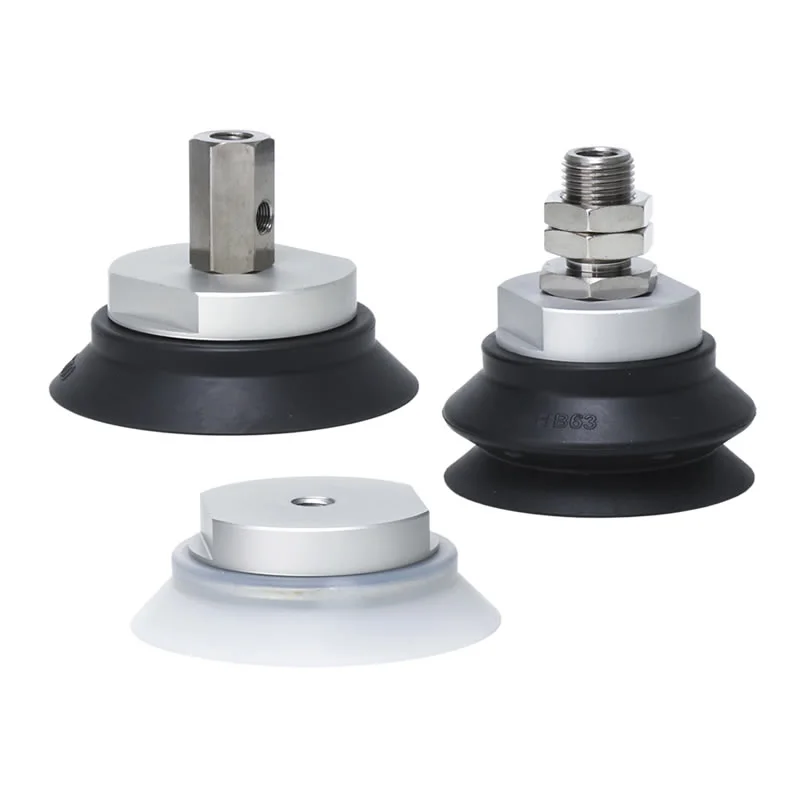

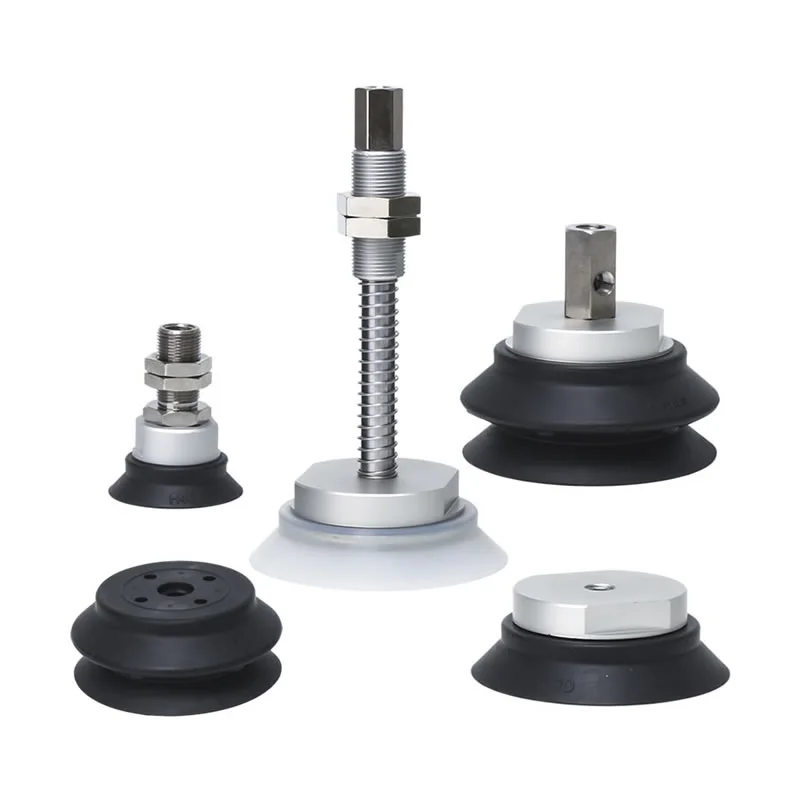

A ZP nagy merevségű vákuumos szívókorongok ipari megfogási megoldást képviselnek, amelyet kifejezetten nagy méretű, nehéz vagy könnyen deformálható munkadarabok kezelésére terveztek. Kínában specializálódott gyártóként ezt a terméket megerősített tapadókorongos alapszerkezettel és tartószerkezettel terveztük; ez kivételes ellenállást biztosít az oldalirányú erőkkel szemben, és megőrzi a kiváló stabilitást nehéz terhek megfogásakor, így nélkülözhetetlen testreszabott pneumatikus alkatrész a nehézipari automatizálás területén.
Műszaki adatok és sokoldalúság
1. Nagy átmérőjű opciók a maximális emeléshez
A változó terhelési igények kielégítésére a ZP nagy merevségű vákuumos szívókorongok számos nagy átmérőben kaphatók:
φ40, φ50, φ63, φ80, φ100 és φ125 mm.
Ezek a méretek nagy vákuum érintkezési felületet tesznek lehetővé, biztosítva a szükséges emelőerőt a nehézipari alkatrészekhez.
2. Többféle anyag kiválasztása változatos környezetekhez
A munkakörnyezet határozza meg az anyagot. Különféle kiváló minőségű elasztomereket kínálunk, amelyek biztosítják, hogy tapadókorongja jól működjön az adott alkalmazási területen:
NBR (nitril gumi):Kiváló olajállóság autóipari és megmunkálási környezetekben.
Szilikon gumi:Ideális magas hőmérsékletű alkalmazásokhoz és élelmiszer-biztonsághoz.
Poliuretán és fluorgumi:Nagy kopásállóság és kémiai stabilitás speciális ipari tisztító- vagy bevonatsorokhoz.
Antisztatikus anyagok:Kritikus az elektronikai összeszereléshez és a félvezetők kezeléséhez.
3. Integrált párnázás és rögzítés
A biztonság és a precizitás kéz a kézben jár. Nagy merevségű vákuumos szívókorongjaink ZP:
Párnázott változatok:Hatékonyan csökkenti az érintkezés során fellépő ütközési erőket, védi a törékeny felületeket és csökkenti a rendszer vibrációját.
Nem párnázott változatok:Olyan alkalmazásokhoz, ahol a merev, közvetlen érintkezést részesítik előnyben.
Rugalmas rögzítés:Külső vagy belső menettel és függőleges vákuumkimenetekkel kapható, hogy illeszkedjen a meglévő gépelrendezésekhez.
Miért válassza a Commaelec Factory ZP nagy merevségű vákuumos szívókorongjait?
1. Megerősített alapkialakítás:A Commaelec ZP nagy merevségű vákuumos tapadókorongjai fokozott merevséggel rendelkeznek a tapadókorong és a szerelvény csatlakozási pontján, hatékonyan ellenállva az oldalirányú nyíróerőknek.
2. Széles méretválaszték:A φ40 és φ125 mm közötti különböző méretekben kapható tapadókorongokat kifejezetten nehéz tárgyak, például nagy teherbírású fémlemez, kő és nagy felületű üveg kezelésére tervezték, biztosítva a sziklaszilárd tapadást.
3. Saját gyártólétesítménnyel rendelkező beszállítóként a Commaelec három anyaglehetőséget kínál:
Antisztatikus:Kifejezetten az elektronikai és a félvezetőipar számára készült, hogy megakadályozza az érzékeny alkatrészek statikus kisülés miatti károsodását.
Teljesen rozsdamentes acél alkatrészek:Különösen alkalmas a lítium-ion akkumulátoripar számára, megfelel a réz- és cinkmentes anyagokkal szemben támasztott követelményeknek, magas korrózióállósággal és tisztasággal.
Fluorokarbon gumi (FKM) és EPR:Ideális vegyi környezetben vagy magas hőmérsékletű műveletekhez (például fröccsöntött alkatrészek szétszereléséhez), kiváló vegyi stabilitást és időjárásállóságot biztosít.

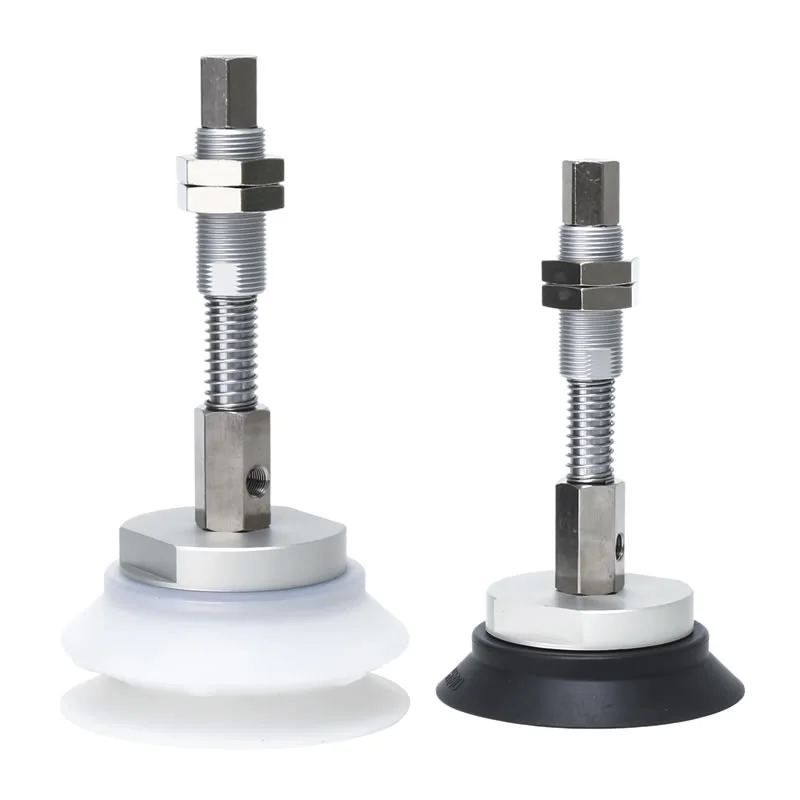

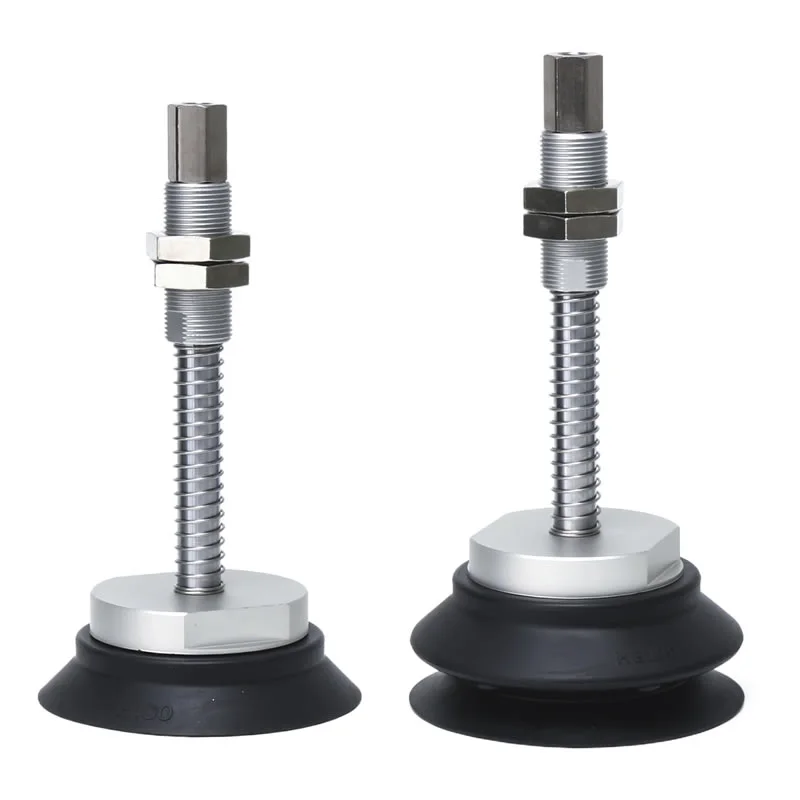

4. Precíziós párnázási technológia:Párnázott változatban kapható, 6–50 mm lökettartománnyal. Amikor a tapadókorong sérülékeny felületekkel (például ultravékony üveggel) érintkezik, a csillapítókonzol azonnal elnyeli az ütközési energiát, jelentősen csökkentve a zajt és meghosszabbítva a berendezés élettartamát.
5. Többirányú vákuummegoldások:A ZP nagy merevségű vákuumos szívókorongokhoz készült rögzítőkeret mind a függőleges, mind az oldalsó vákuumport konfigurációkat támogatja, kapcsolható belső és külső menetezési lehetőségekkel; ez a kialakítás jelentősen leegyszerűsíti a térbeli elrendezést és a telepítési folyamatot a karvégi szerszámozási (EOAT) interfészen.

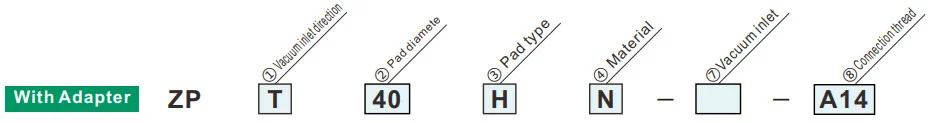

Hogyan rendeljünk
| ②Padátmérő | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Párna típusa | |
| H | Lapos bordával |
| HB | Fújtatós típus |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
A zöld szimbólum testreszabott modellek
| ①Vákuum bemeneti irány | Párna átmérője | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Függőleges |
|
⑦Vákuumnyílás | Női szál | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Férfi szál | A14 | M14x1,0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Oldalsó |
|
Női szál | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Padátmérő | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
A zöld szimbólum testreszabott modellek
| ③ Párna típusa | |
| H | Lapos bordával |
| HB | Fújtatós típus |
| ①Vákuum bemeneti irány | |
| T | Függőleges |
| X | Oldalsó |

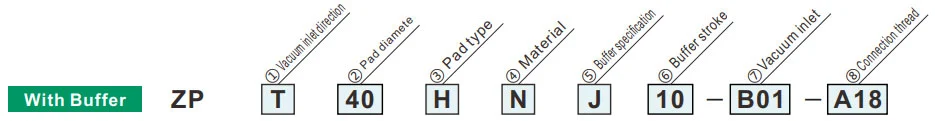

| ③ Párna típusa | |
| H | Lapos bordával |
| HB | Fújtatós típus |
| ⑤Puffer specifikáció | |
| J | Forgó (alumínium, persely nélkül) |
| JB | Forgó (sárgaréz, persellyel) |
| JF | Forgó (acél, persellyel) |
| KB | Nem forgó (sárgaréz, persellyel) |
| ⑦ Vákuum bemenet | |
| B01 | Rc1/8 |
| ②Padátmérő | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
A zöld szimbólum testreszabott modellek
| Párna átmérője | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Pufferlöket | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧ Csatlakozó szál | Férfi szál | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Rugó reaktív erő
| Csatlakozó menet | Meghúzási nyomaték ±5%[N·m] | Puffer löket (mm) | Rugó reaktív erő[N] | |||
| Alumínium (J) | Sárgaréz, persellyel (JB/KB) | Acél, persellyel (JF) | 0 ütésnél | Teljes lökettel | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
