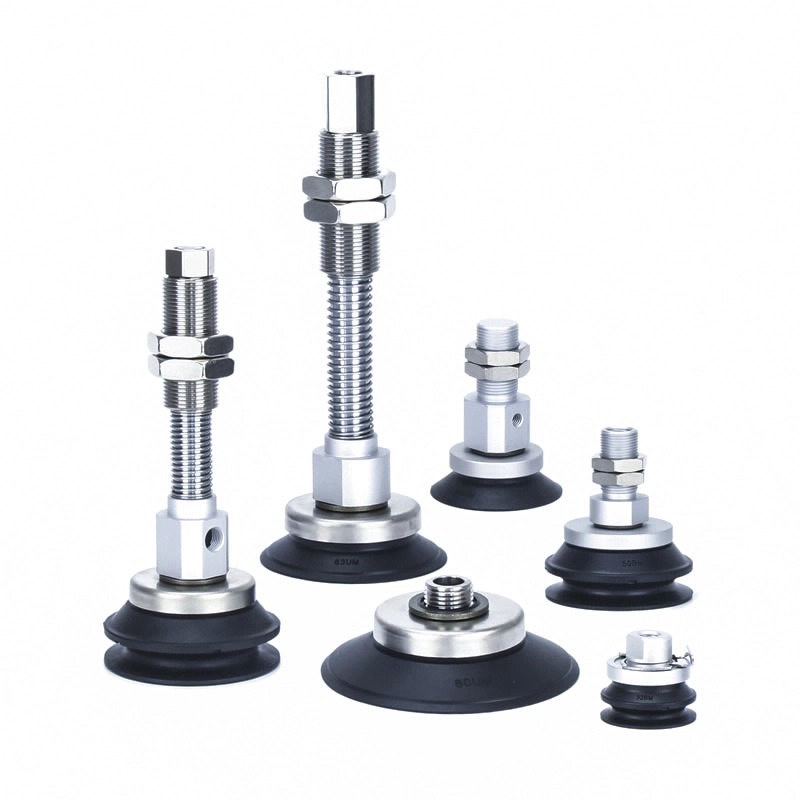

Nagy merevségű vákuumos szívókorongok ZP3E
A ZP3E nagy merevségű vákuumos szívókorongokat nagy vagy porózus munkadarabok nagy terhelésű kezelésére tervezték. Barázdás tömítőfelületüknek és harmonikaszerkezetüknek köszönhetően erős tapadást biztosítanak egyenetlen felületeken is. Ideálisak üveghez, fémlemezekhez és csomagoláshoz, stabil fogást, nyommentes kezelést és megbízható teljesítményt biztosítanak a nagy áramlású automatizálási rendszerekben. Széles körben használják gyártósorokon is számos iparágban, beleértve az elektronikai gyártást, az autóipari összeszerelést és a logisztikai válogatást.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Nagy merevségű vákuumos szívókorongok ZP3E

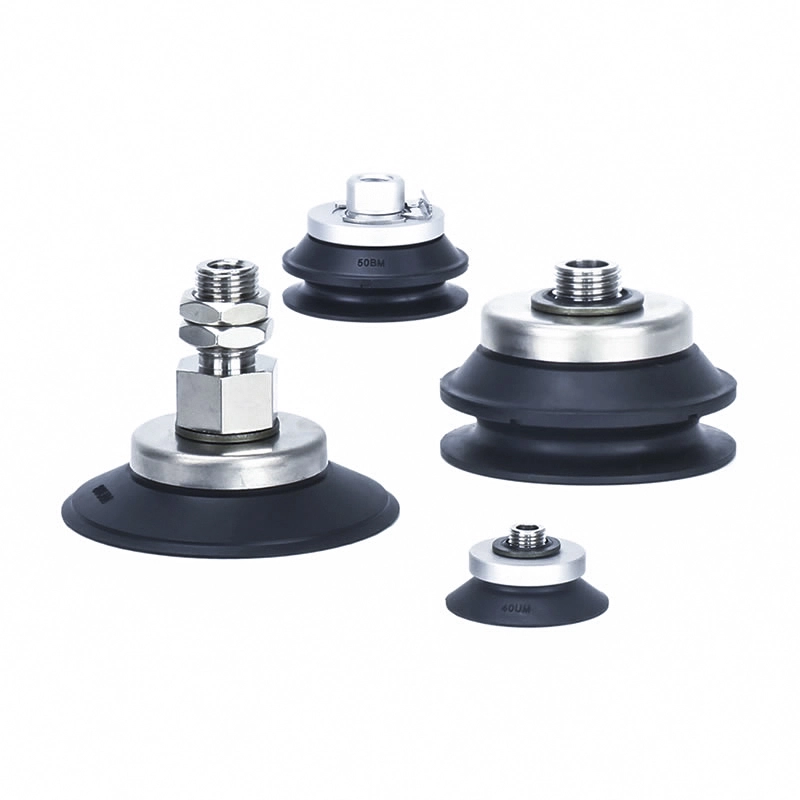

ZP3E sorozatú, nagy merevségű vákuumbetét egység
ZP3E-T sorozat adapterrel, nagy merevségű vákuumpárnákkal

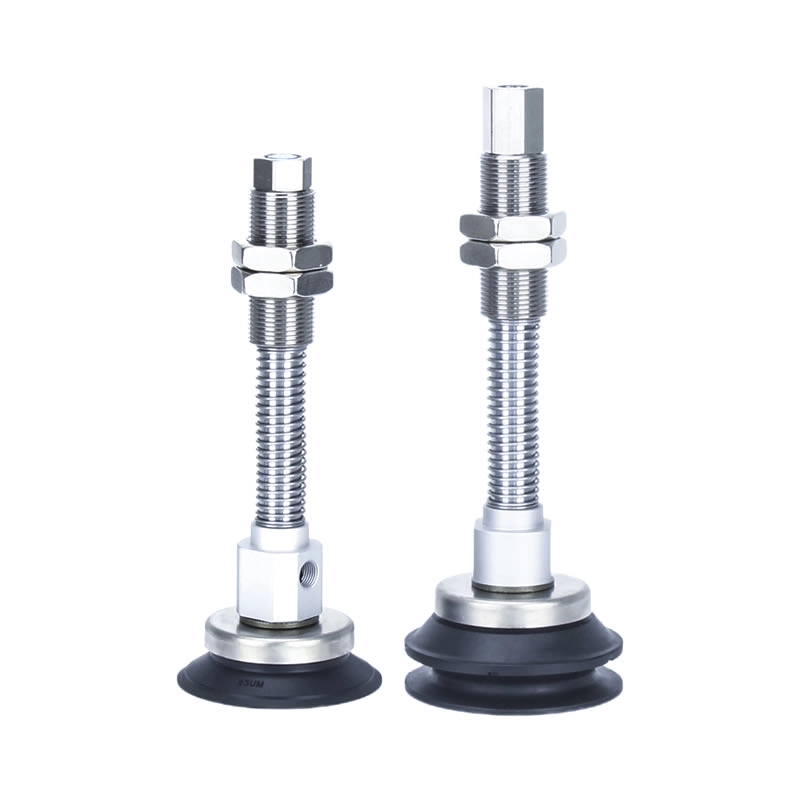

ZP3E-T sorozat puffer nagy merevségű vákuum párnákkal

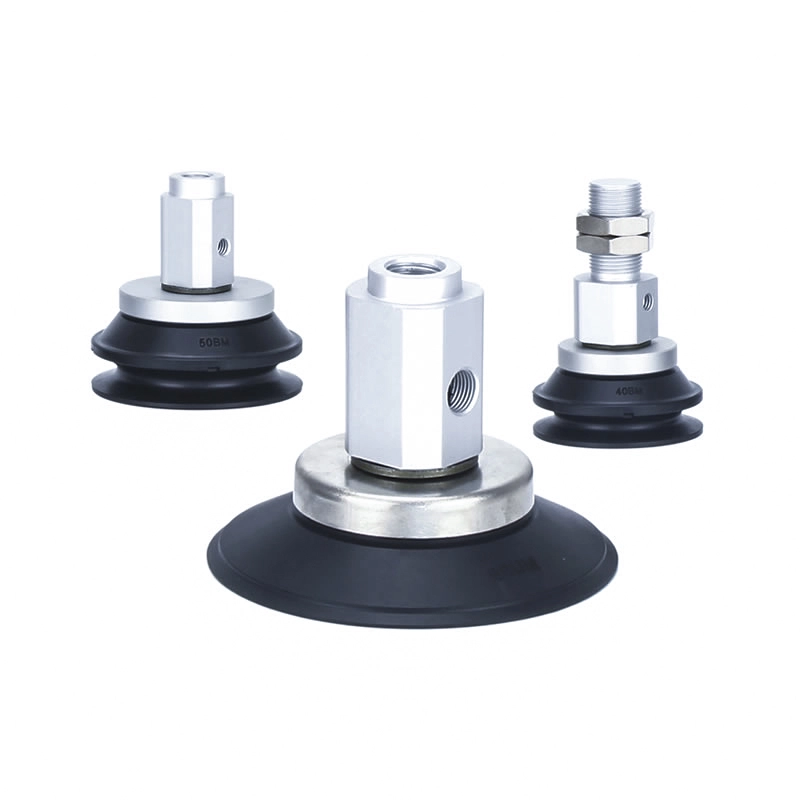

ZP3E-Y sorozat adapterrel, nagy merevségű vákuumpárnákkal
ZP3E-Y sorozat puffer nagy merevségű vákuumpárnákkal
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
A ZP3E nagy merevségű vákuumos szívókorongok ipari minőségű vákuumcsészék, amelyeket nagy terhelésű, nagy felületű munkadarabok kezelésére terveztek. Ideálisak az erős tapadást, nagy légtömörséget és stabil fogást igénylő alkalmazásokhoz, még egyenetlen vagy enyhén áteresztő felületeken is.
Főbb jellemzők
Nagy teherbírású kezelhetőség
A ZP3E nagy merevségű vákuumos szívókorongokat kifejezetten nagy és nehéz munkadarabokhoz, például kartonhoz, üvegtáblákhoz és fémlemezekhez tervezték.
Átmérő tartomány:32-125 mm
Elérhető egyrétegű és kétrétegű konfigurációkban
Fokozott tömítési teljesítmény
A barázdált szívófelület javítja a fogás stabilitását és fenntartja a vákuumot
A harmonika alakú tömítőszerkezet alkalmazkodik a ferde vagy egyenetlen felületekhez
Megbízható tapadást biztosít még ívelt vagy szabálytalan munkadaraboknál is
Porózus anyagokhoz optimalizálva
Alkalmas kartonhoz, kartonhoz és egyéb vízáteresztő anyagokhoz
Hatékonyan működik nagy átfolyású vákuumrendszerekkel
Az enyhe légszivárgás ellenére egyenletes szívást biztosít
Rugalmas telepítés
Többféle rögzítési lehetőség a különböző automatizálási beállításokhoz
Kompatibilis robotkarokkal és automatizált gyártósorokkal
Alkalmazások
Ipari automatizálási berendezések
Papírdoboz-formázó gépek:A kartonlapok szállítása és elhelyezése
Csomagoló rendszerek:Halmozzon fel és mozgassa a nehéz kartonokat és anyagokat
Robot automatizálás:Stabil megfogás és gyors kioldás a szerelősorokon
Munkadarab kezelése
Üvegfeldolgozás:Sima, nehéz üveglapok nyommentes kezelése
Fém és műanyag lapok:Acéllemezek, alumíniumlemezek és vastag műanyag táblák
Logisztika és raktározás:Nehéz termékek automatizált egymásra rakása
A teljesítmény előnyei
A nagy szilárdságú szerkezet biztosítja a stabilitást nehéz teherkezelés során.
A nyommentes kialakítás megvédi az érzékeny felületeket – például az üveget – a sérülésektől.
A robusztus vákuummegtartó képesség biztosítja a megbízható működést igényes környezetben.
A ZP3E nagy merevségű vákuumos szívókorongok az elektronikai, autóipari, logisztikai és gyártóiparban használhatók.
Miért válassza a Kínában gyártott ZP3E vákuumcsészéket?
Költséghatékony gyártás megbízható teljesítménnyel
Érett technológia kiváló minőségű szilikonnal és fejlett vákuumtömítéssel
Széles termékválaszték a különböző ipari igények kielégítésére
Stabil ellátási lánc biztosítja a gyors és következetes szállítást

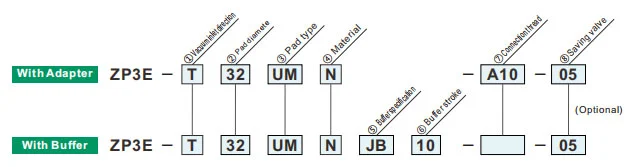

Hogyan rendeljünk
| ② Párna átmérő (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |

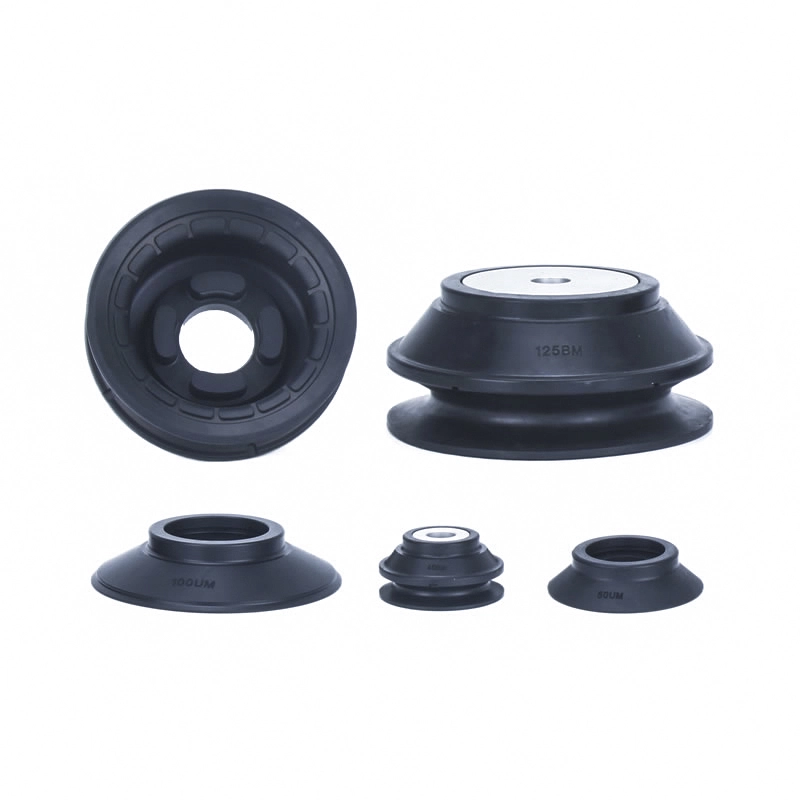

| ③ Párna típusa | |
| UM | Lapos típus hornyos |
| BM | Fújtató típusú bordákkal és hornyokkal |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.
| ⑧Tányér | |
| Nulla | Tányér nélkül |
| P | Tányérral |
|
Modell
② Párna átmérője (mm)
|
Lapos típus hornyos (UM) | Fújtató típus bordákkal és hornyokkal (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Vákuum bemeneti irány | |
| T | Függőleges |
| Y | Oldalsó |
| ② Párna átmérő (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Párna típusa | |
| UM | Lapos típus hornyos |
| BM | Fújtató típusú bordákkal és hornyokkal |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.
| ⑦ Vákuum bemenet | ZP3E-T /Függőleges | ZP3E-Y /Laterális | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Férfi szál | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Női szál | B8 | M8 x1,25 | ● | — | ● | — |
| B10 | M10 x1,5 | ● | — | — | — | |
| B12 | M12 x 1,75 | — | ● | — | ● | |
| B18 | M18 x1,5 | — | ● | — | — | |
| ⑤Puffer specifikáció | |
| JB | Forgó (sárgaréz, persellyel) |
| JF | Forgó (acél, persellyel) |
| KB | Nem forgó (sárgaréz, persellyel) |
| ⑦ Vákuum bemenet | A14 | Nulla | A18 | Nulla | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥Pufferlöket | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧ Takarékos szelep rögzített nyílás | |||
| méret (mm) |
Párna átmérője | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Referencia SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Rugó reaktív erő
| Csatlakozó menet | Meghúzási nyomaték ±5% [N·m] | Puffer löket (mm) | Rugó reaktív erő[N] | ||
| Sárgaréz, persellyel (JB/KB) | Acél, persellyel (JF) | 0 ütésnél | Teljes lökettel | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
