Alacsony súrlódású, közvetlen szerelésű vákuum szívókorongok ZP3
A Commaelec egy professzionális gyártó és szállító, amely az alacsony súrlódású, közvetlen szerelésű vákuumos szívókorongok ZP3 alacsony súrlódású, közvetlen szerelésű vákuum szívókorongjaira szakosodott. A 4 mm-től 16 mm-ig terjedő átmérőjű kompakt egységek kifejezetten az elektronikai ipar számára készültek. A beépített teleszkópos ütközőrúdnak köszönhetően minimális por keletkezik, így különösen jól használhatók precíziós elektronikai, orvosi és gyógyszerészeti alkalmazásokban.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Alacsony súrlódású, közvetlen szerelésű vákuum szívókorongok ZP3
ZP3-T sorozat alacsony súrlódású pufferrel, kompakt vákuumpárnával
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás

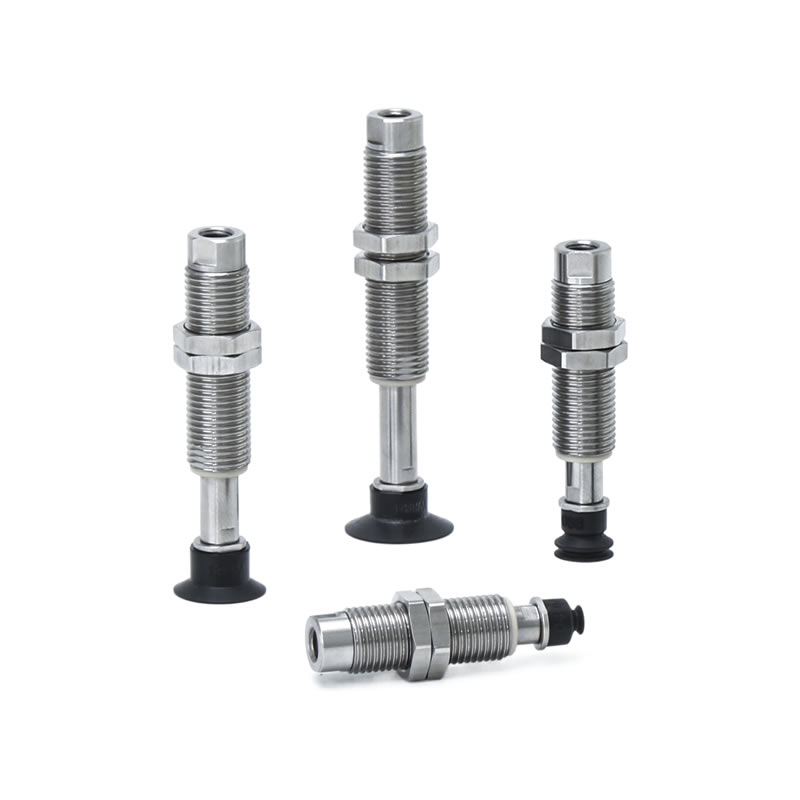

A ZP3 alacsony súrlódású, közvetlen szerelésű vákuumos tapadókorongok kompakt, precíziós tervezésű tapadókorongok, amelyeket az elektronikai, az orvosi és a gyógyszeripar számára terveztek. A 4 mm és 16 mm közötti átmérőjű vákuumcsészék beépített teleszkópos pufferrúddal rendelkeznek, amely minimálisra csökkenti a porképződést, és biztosítja a kényes alkatrészek biztonságos és tiszta kezelését.
Mi az az alacsony súrlódású, közvetlen szerelésű ZP3 vákuumos szívókorong?
Speciális vákuumpárna közvetlen rögzítési lehetőséggel automatizált rendszerekhez.
Alacsony súrlódású teleszkópos puffert tartalmaz, amely csökkenti a kopást és a szennyeződést az ismétlődő ciklusok során.
Kompatibilis a függőleges és oldalirányú vákuum bemeneti irányokkal, lehetővé téve a rugalmas telepítést szűk gyártósorokon.
Kiváló minőségű gumiból, szilikonból és antisztatikus anyagokból kapható, opcionális adapterekkel és teljesen rozsdamentes acél tartozékokkal a lítium akkumulátorokhoz.
Alkalmazások
Precíziós elektronikai kezelés, például áramköri lapok és mikrochipek.
Orvosi és gyógyszerészeti összeszerelés, ahol a tisztaság és az alacsony szennyezettség kritikus fontosságú.
Integráció robotizált pick-and-place rendszerekbe és automatizált összeszerelő sorokba.
Kisméretű hardverek és lítium akkumulátor-alkatrészek kezelése minimális porképződéssel.
Előnyök
A kompakt és alacsony súrlódású kialakítás minimalizálja a kopást, a port és a karbantartást.
Kiváló alkalmazkodóképesség, több vákuumbemeneti irány és pufferkonfiguráció támogatása.
Az alacsony súrlódású, közvetlen szerelésű vákuumos szívókorongok ZP3 tartós anyagokból – például szilikonból és gumiból – készülnek, hogy stabil és hosszan tartó szívást biztosítsanak, és ezáltal hosszabb élettartamot biztosítsanak.
Rugalmas opciók adapterekkel, puffertartókkal és rozsdamentes acél tartozékokkal speciális ipari igényekhez.
A költséghatékony, Kínában gyártott gyártás kiforrott technológiával és stabil ellátási lánccal biztosítja az időben történő szállítást és a kiváló minőségű teljesítményt.
Miért válassza a Commaelec-et?
Megbízható gyártó és beszállító házon belüli gyártással és kiterjedt raktárkészlettel.
Változatos termékportfólió, több specifikációval, formával és anyagopcióval.
Érett technológia, amely erős tapadást, stabilitást és biztonságos anyagkezelést biztosít.
Ügyfélközpontú szolgáltatás gyors reagálással, testreszabással és technikai támogatással a zökkenőmentes integráció érdekében.
Hogyan rendeljünk
- Csökkentett részecske 1/10 alatt (a korábbi termékekhez képest).
- Nem használt rézötvözet.
- Alacsony súrlódással, alacsony zajszinttel! Zajszint 45dB.
- Sima fel és le mozgás az anti excentrikus szerkezetnek megfelelően.
- A csőfeszesség szerint elakadt tengely probléma megoldódott!
| ①Vákuum bemeneti irány | |
| T | Függőleges |
| ②Padátmérő (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③ Párna típusa | |
| UM | Lapos, hornyolt |
| B | Fújtató |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.
| ⑤Puffer specifikáció | |
| D | Forgó (alacsony súrlódású) |
| ⑥Puffer löket (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vákuum bemenet | |
| B5 | M5 x 0,8 |
Méretek (mm)
A zöld szimbólum testreszabott modellek.
UM
Lapos, hornyolt
| Modell | A | B | C | D | Puffer | |||||||
|
① Vákuum bemenet irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑤ Puffer spec. |
⑥ Puffer stroke |
⑧ Vákuum bemenet |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Hivatkozási modell: ZP3-T16UMND15-B5
B
Fújtató
| Modell | A | B | C | D | Puffer | |||||||
|
① Vákuum bemenet irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑤ Puffer spec. |
⑥ Puffer stroke |
⑧ Vákuum bemenet |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Hivatkozási modell: ZP3-T08BND6-B5
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
| Betét típusa | Párna átmérő (mm) | Alkalmazás | Tipikus munkadarab felületek és formák | |||||||
| Lakás | Hullámos | Ferde | Különböző magasságok | Konvex | Olajos | |||||
|
|
|
|
|
|
|||||
| Kompakt P hirdetés | Lapos (U) |
|
ø1,5~ø3,5 | Lapos és nem deformált felületű munkadarabok adszorpciójához | ⚪ | X | X | X | X | X |

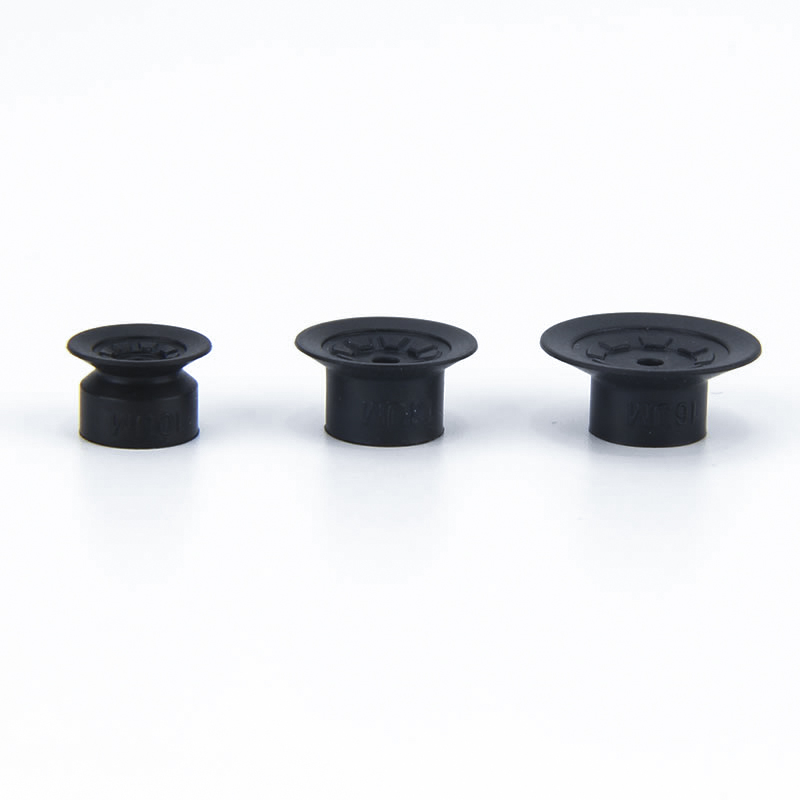

| Lapos hornyos (UM) |
|
ø4~ø16 | Olyan munkadarabhoz, amely valószínűleg deformálódik | ⚪ | X | X | X | X | △ | |
| fújtató(B) |
|
ø4~ø16 | Ferde felületű munkadarabok adszorpciójához | ⚪ | △ | ⚪ | X | △ | X | |
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
