A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

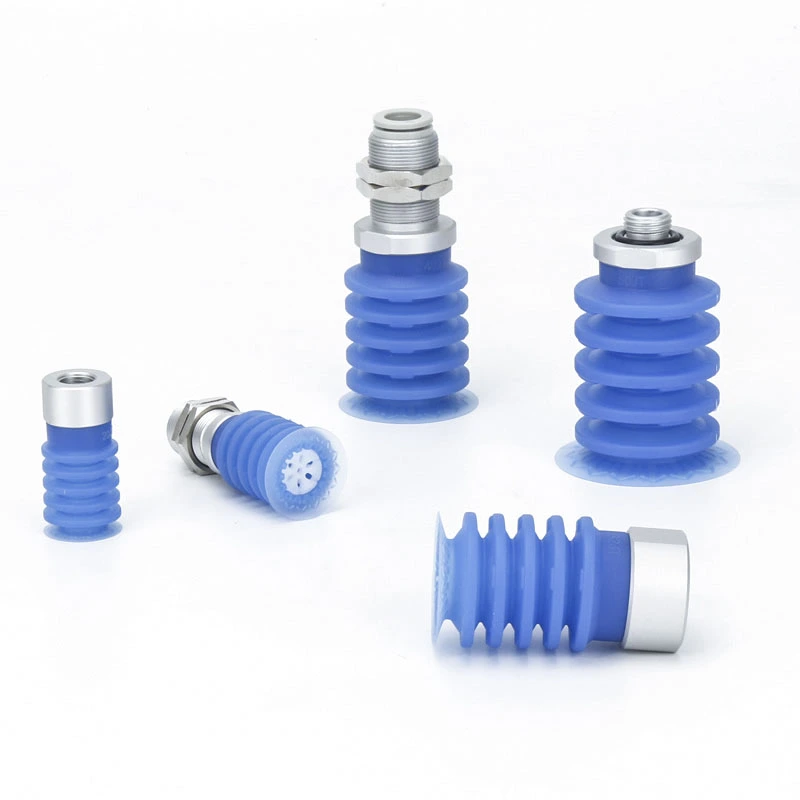

Fújtatós 5,5 fokozatú vákuumos szívókorongok ZP3P-JT
Meghívjuk Önt, hogy válasszon gyárunk 5,5 fokozatú ZP3P-JT vákuumos tapadókorongjai közül, amelyek többféle átmérőben kaphatók, beleértve a 20 mm-es, 25 mm-es, 32 mm-es, 40 mm-es és 50 mm-es átmérőket. Ezt a sorozatot kifejezetten automatizált fóliacsomagolási alkalmazásokhoz tervezték az élelmiszeriparban és az orvosi iparban, és ideális különféle deformálódásra hajlamos rugalmas anyagok kezelésére is. Az 5,5-es harmonikaszerkezet beágyazott belső tartóbordákkal rendelkezik, amelyek hatékonyan megakadályozzák a tapadókorong falainak egymáshoz tapadását; továbbá ennek a kialakításnak a csillapító löketképessége automatikusan kompenzálja a zsákos anyagok megfogása során fellépő magasságbeli eltéréseket.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Fújtatós 5,5 fokozatú vákuumos szívókorongok ZP3P-JT
ZP3P sorozatú 5,5 fokozatú vákuumpárna egység
ZP3P-T sorozat 5,5 fokozatú vákuumbetétekkel
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
Mire használható a ZP3P-JT 5,5 fokozatú vákuumos szívókorongok

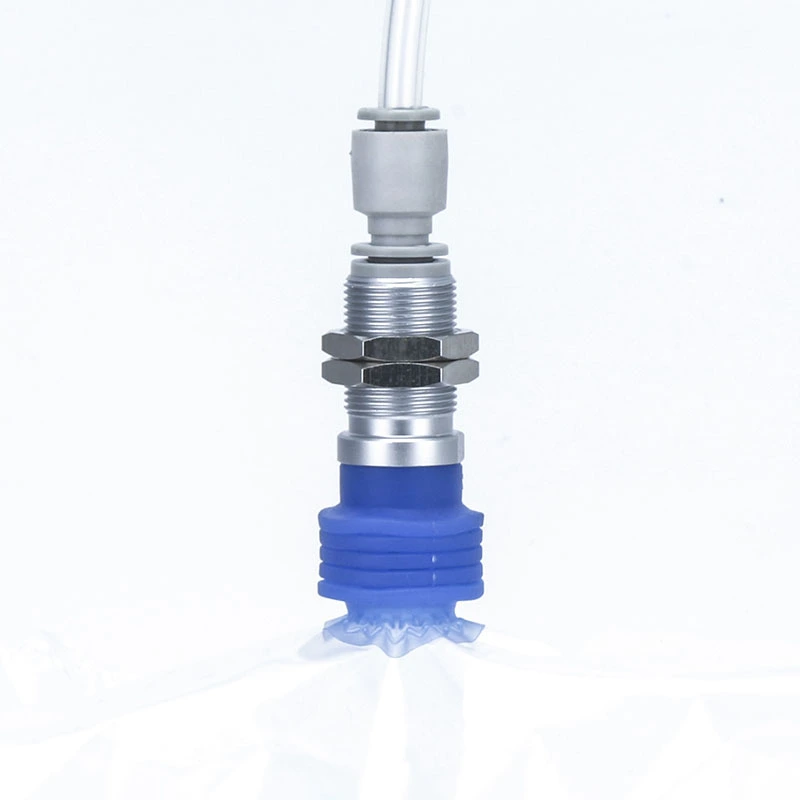

Erősen deformálódó fóliacsomagolások automatizált kezelésére tervezték az élelmiszeriparban és az orvosi iparban.
Kezeli a folyékony/poros csomagolást, beleértve az italtasakokat, szószcsomagokat, tejporos zacskókat és lisztes zacskókat.
Alkalmas vékony filmekhez, etilén lemezekhez, műanyag lapokhoz és más rugalmas anyagokhoz nagy pontosságú automatizált kiszedő-elhelyezési rendszerekben.
Támogatja a könnyűipari automatizálási forgatókönyveket is, szigorú higiéniai követelményekkel.
Az 5,5 fokozatú fújtató főbb jellemzői
Harmonika típusú felépítés:A ZP3P-JT 5,5-fokozatú vákuumos szívókorongok többrétegű, tartóbordákkal megerősített harmonika kialakítása hatékonyan megakadályozza a tapadást és biztosítja a zökkenőmentes működést.

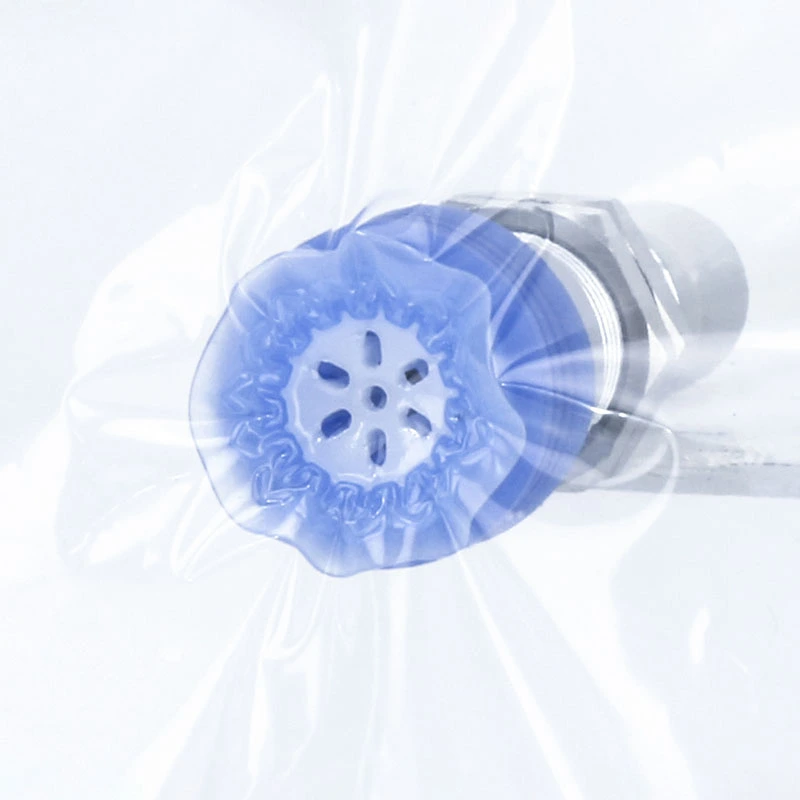

Rugalmas fóliaszoknya:Biztosítja a szoros tömítést, csökkenti a szivárgást és megelőzi a ráncokat.
Labirintus vákuumcsatornák:Növelje meg a szívófelületet és tartsa fenn a vákuumáramlást a megbízható megfogás érdekében.
Útmutató melléklet:Minimalizálja a csésze deformációját és az alkatrészek vibrációját működés közben.
Párnázott ütés:Kompenzálja a zsákos alkatrészek magasságbeli ingadozásait.
Rozsdamentes acél szűrőképernyő:Megakadályozza az idegen tárgyak behatolását és egyszerű tisztítást tesz lehetővé.
Anyag és felépítés
FDA által tanúsított szilikonból készült, orvosi minőségű filmekhez.
Kék szilikon opció élelmiszer-feldolgozó gépsorokhoz és kozmetikai csomagolásokhoz, szennyeződésészlelő képességgel.

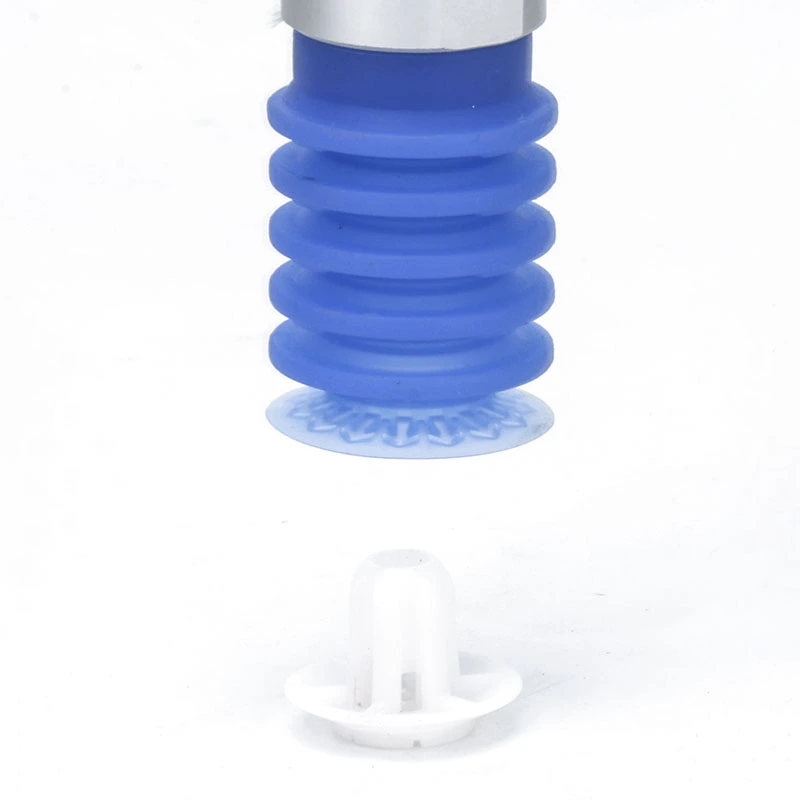

Elérhető mellékletek
Vezetőtartozékok a fokozott stabilitás érdekében.
Opcionális pufferek a deformáció csökkentésére.
Egy- vagy többrétegű konfigurációk az alkalmazási igények alapján.

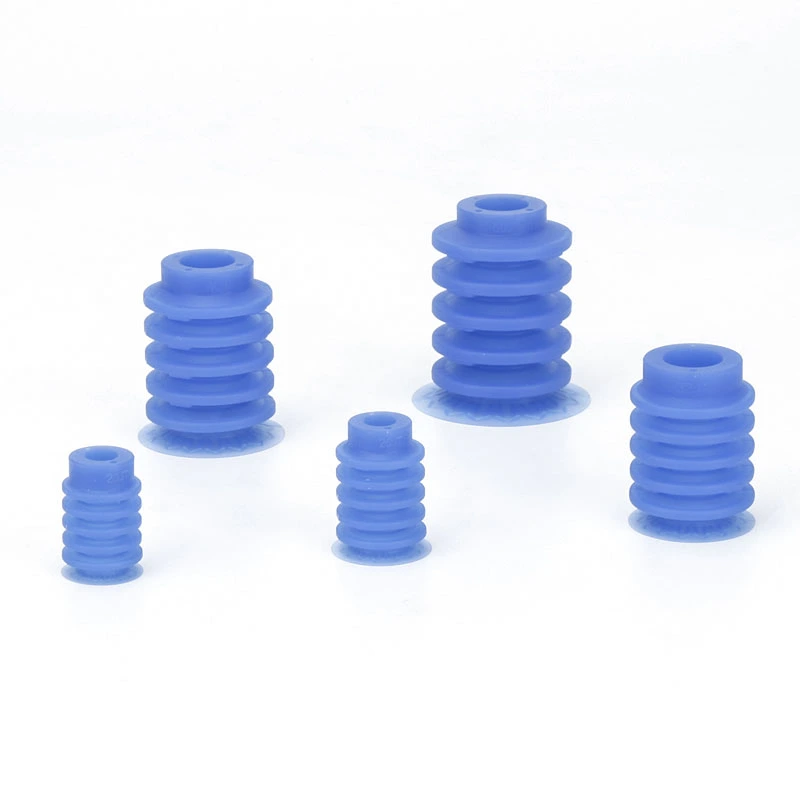

Elérhető méretek
Átmérők:20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Kompatibilis a különféle ipari és munkadarab-kezelési forgatókönyvek automatizált rendszereivel.

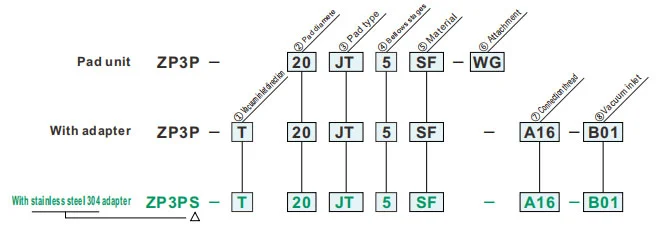

Hogyan rendeljünk
- Rugalmas lágyfólia csomagolású munkadarabok adszorpciós átviteléhez
- Vékony filmszoknya és különleges formájú bordák
- Vezetőcsatolás, Gyorsítás/lassítás: Adszorpciós átvitel lehetséges 4G-n
- Kék színű betét, a vákuumpárna színe alapján könnyen megkülönböztethető a szennyeződésvizsgálat során
| ①Vákuum bemeneti irány | |
| T | Függőleges |
| ②Padátmérő (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③ Párna típusa | |
| JT | Fújtató típus |
| ④ Fújtató szakaszok | |
| 5 | 5.5-szakasz |
| ⑤ Anyag | |
| SF | Szilikon gumi |
| ⑥ Melléklet | |
| WG | Csatolással |
| ⑦ Csatlakozó menet | ⑧ Vákuum bemenet | Párna átmérője | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nulla | - | Férfi szál |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Női szál |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Férfi szál |
A16 | M16 x1,0 | Női szál |
B01 | Rc1/8 | ● | - |
| Egyérintéses illeszkedés |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1,0 | Női szál |
B02 | 8 mm | - | ● | |
| Egyérintéses illeszkedés |
10 | 10 mm | - | ● | |||
Cserélje ki a mellékletet
Műszaki adatok
| Működési hőmérséklet tartomány | - 30 ~ 90 ℃ | |
| Párna | Anyag | Szilikon gumi |
| Szín | Kék | |
| Keménység (Shore A: ±5°) | A40/S | |
| Melléklet | Anyag | Szintetikus gyanta |
| Szín | Fehér | |
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
