Kompakt vákuumos tapadókorongok ZP3

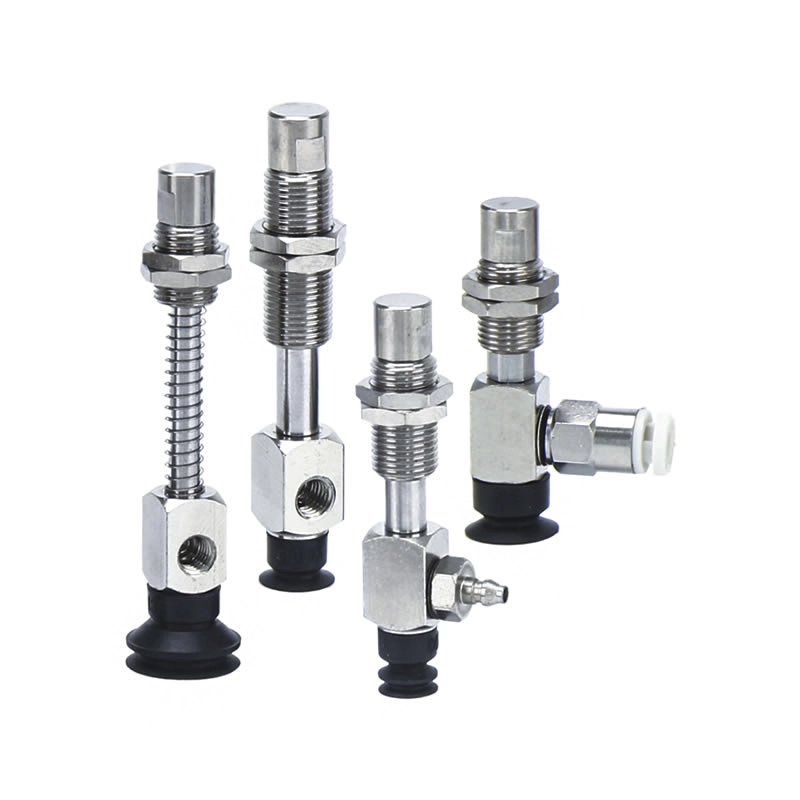

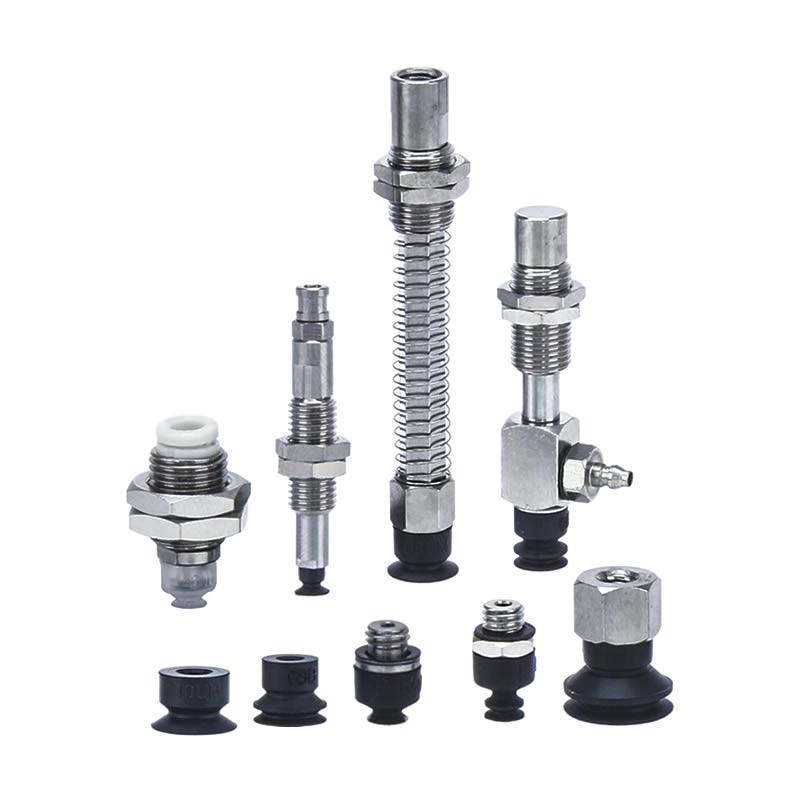

ZP3 sorozatú kompakt vákuumpárna egység

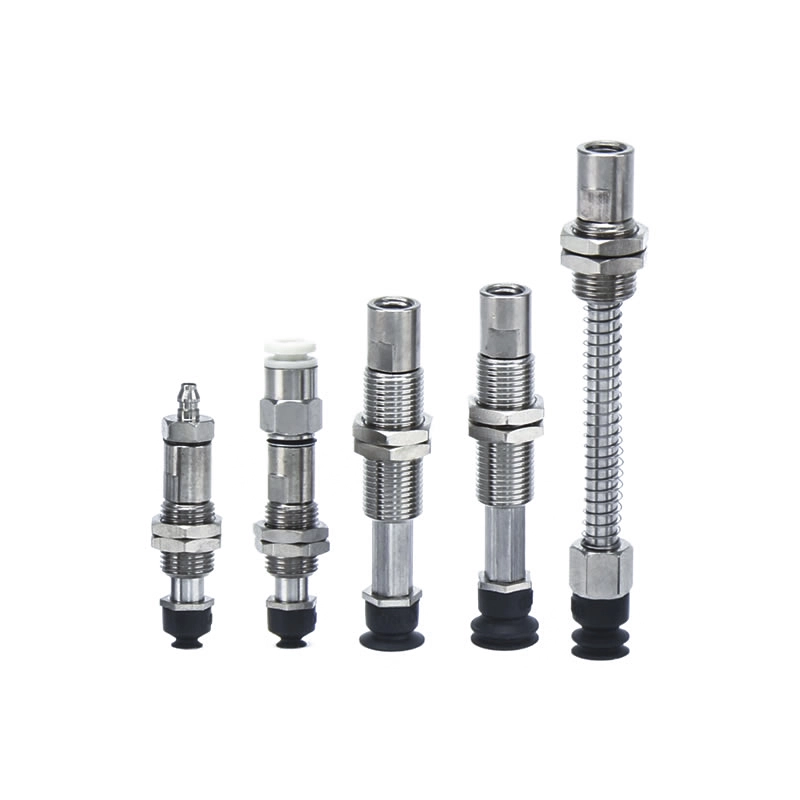

ZP3-T sorozat adapterrel, kompakt vákuumpárnákkal
ZP3-T sorozat puffer kompakt vákuum párnákkal

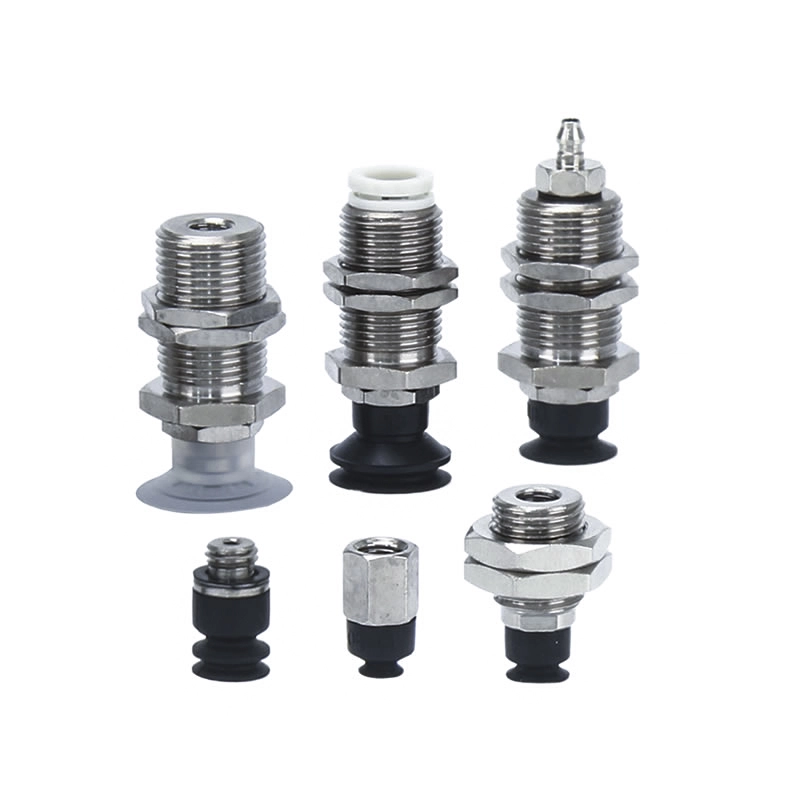

ZP3-Y sorozat adapterrel, kompakt vákuumpárnákkal
ZP3-Y sorozat puffer kompakt vákuum párnákkal
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
A ZP3 kompakt vákuumos tapadókorongokat kifejezetten az elektronikai ipar számára tervezték, precíz, megbízható megfogást biztosítva a kis vagy kényes alkatrészekhez. 1,5 mm és 16 mm közötti átmérőjükkel zökkenőmentesen integrálhatók az automatizált gyártási és robotrendszerekbe.
GYIK
Mik azok a tipikus alkalmazások?

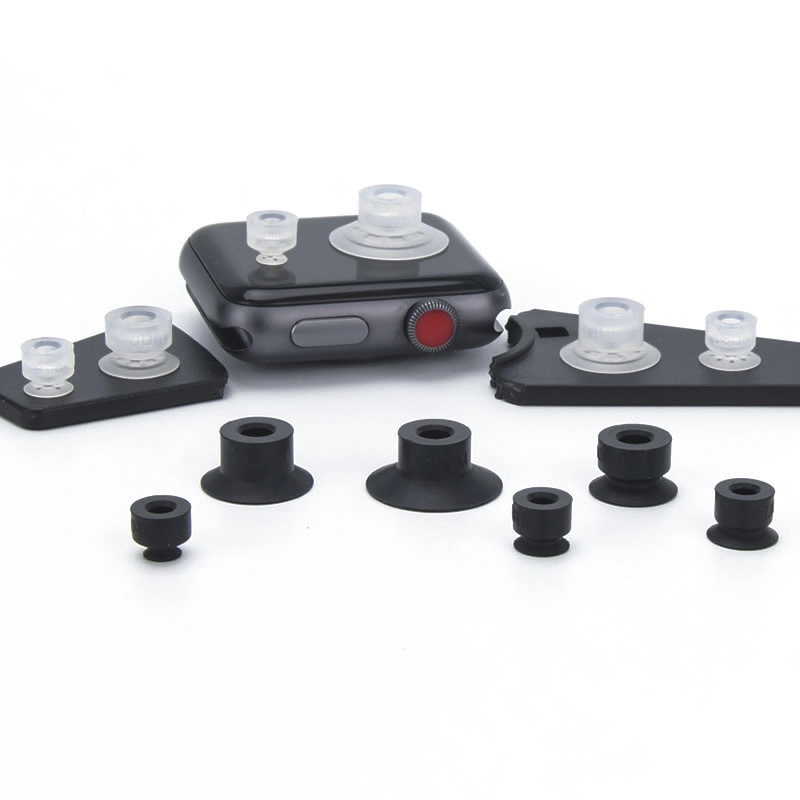

Kis elektronikai alkatrészek és áramköri lapok kezelése.
Precíziós fém alkatrészek és lítium akkumulátorcellák szállítása.
Integráció a robotizált összeszerelő sorokba a gyors, megismételhető pick-and-place műveletek érdekében.
Mi az a ZP3P sorozat?
A ZP3 nagy teljesítményű változata, amelyet nagy ciklusú automatizáláshoz terveztek.
Többféle méretet, formát és anyaglehetőséget kínál, kielégítve a különféle ipari megfogási igényeket.
Mi a különbség a ZP3 és a ZP3-T között?
ZP3:Szabványos kompakt vákuumpohár a precíz kezeléshez.
ZP3-T:Speciális anyagok felhasználásával, magas hőmérsékletű vagy kémiailag érzékeny környezetekhez fejlesztették.
Főbb tervezési jellemzők
Kompakt méret szűk beépítési helyekhez.
Rugalmas vákuum bemeneti irányok (függőleges és oldalsó).
Opcionális adapterek, puffertartók és teljesen rozsdamentes acél tartozékok.
Stabil tapadásra és minimális vákuumveszteségre tervezték.
Milyen anyagok állnak rendelkezésre?
Kiváló minőségű gumi és szilikon.
Antisztatikus változatok elektronikához.
Rozsdamentes acél tartozékok lítium akkumulátorokhoz.
Melyik párna formát használjam?
Lakás:Sima, egyenletes felületekhez.
Bellows vagy Deep:Egyenetlen, enyhén deformált vagy texturált alkatrészekhez.
Egyedi formák:A ZP3 kompakt vákuumos szívókorongok testreszabhatók, hogy megfeleljenek a munkadarab speciális követelményeinek és az automatizált integrációs rendszer követelményeinek.

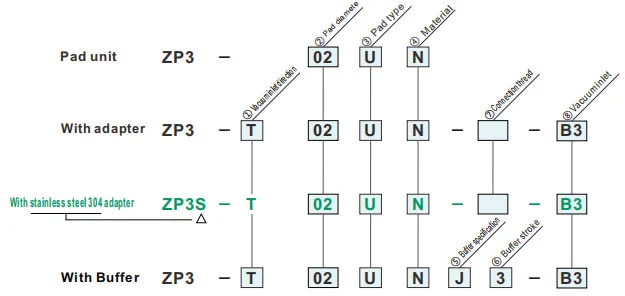

Hogyan rendeljünk
| ①Vákuum bemeneti irány | ⑦ Csatlakozó menet | ⑧ Vákuum bemenet | |||||
| T | Függőleges |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Oldalsó |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Padátmérő (mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③ Párna típusa | |
| U | Lakás |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.
| ⑤Puffer specifikáció | |
| J | Forgó |
| K | Nem forgó |
| ⑥Pufferlöket | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦ Csatlakozó menet | |
| A6 | M6x0,75 (külső menet) |
| B3 | M3x0,5 (belső menet) |
| ⑧ Vákuum bemenet | |
| A3 | M3x0,5 (külső menet) |
| A4 | M4x0,7 (külső menet) |
| B3 | M3x0,5 (belső menet) |
| 04 | ø4 (egyérintéses illesztés) |
| U2 | ø2 (horgonyos idom) |
| U4 | ø4 (horgonyos idom) |
Rugó reaktív erő
| Betét típusa | Puffer specifikáció | Puffer löket (mm) | Csatlakozó menet | Meghúzási nyomaték ±5% [N·m] |
Rugó reaktív erő[N] | |
| 0 ütésnél | Teljes lökettel | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x0,75 | 2,0-2,5 | ||||
| Az adapter rögzítési méretei |
|
Párna átmérője: ø4 ~ø8
|
|
A betét átmérője: ø10 ~ø16
|
| ①Vákuum bemeneti irány | ⑦ Csatlakozó menet | ⑧ Vákuum bemenet | ||
| T | Függőleges |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Oldalsó |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Padátmérő (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③ Párna típusa | |
| UM | Lapos, hornyolt |
| B | Fújtató |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.
|
⑤Puffer specifikáció
⑥Puffer löket (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Forgó | ● | ● | ● | — | — |
| JB | Forgó (persellyel) | — | — | — | ● | ● |
| K | Nem forgó | ● | ● | ● | ● | ● |
| ⑦ Csatlakozó menet | |
| A10 | M10x1 (külső menet) |
| A12 | M12x1 (külső menet) |
| B5 | M5x0,8 (belső menet) |
| ⑧ Vákuum bemenet | |
| A4 | M4x0,7 (külső menet) |
| A5 | M5x0,8 (külső menet) |
| H5 | M5x0,8 (külső menet) |
| B4 | M4x0,7 (belső menet) |
| B5 | M5x0,8 (belső menet) |
| 04 | ø4 (egyérintéses illesztés) |
| 06 | ø6 (egyérintéses illesztés) |
| U2 | ø2 (horgonyos idom) |
| U4 | ø4 (horgonyos idom) |
| U6 | ø6 (horgonyos idom) |
Méretek (mm)
A zöld szimbólum testreszabott modellek.
U
Lakás
| Modell | øA | øB | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Hivatkozási modell: ZP3-015UGN
Az adapter rögzítési méretei
UM
Lapos, hornyolt
| Modell | øA | øB | øC | øD | E | Y | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Hivatkozási modell: ZP3-04UMGN
B
Fújtató
| Modell | øA | øB | øC | øD | E | F | Y | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Hivatkozási modell: ZP3-04UMGN
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
| Betét típusa | Párna átmérő (mm) | Alkalmazás | Tipikus munkadarab felületek és formák | |||||||
| Lakás | Hullámos | Ferde | Különböző magasságok | Konvex | Olajos | |||||
|
|
|
|
|
|
|||||
| Kompakt P hirdetés | Lapos (U) |
|
ø1,5~ø3,5 | Lapos és nem deformált felületű munkadarabok adszorpciójához | ⚪ | X | X | X | X | X |
| Lapos hornyos (UM) |
|
ø4~ø16 | Olyan munkadarabhoz, amely valószínűleg deformálódik | ⚪ | X | X | X | X | △ | |
| fújtató(B) |
|
ø4~ø16 | Ferde felületű munkadarabok adszorpciójához | ⚪ | △ | ⚪ | X | △ | X | |
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
Telepítési kézikönyv
PDF Letöltés
Figyelmeztetés + Figyelem (Használat előtt olvassa el)
PDF Letöltés
