How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kínai kocka vákuumos szívókorongok ZP2 fejlett szállító

I. Alapvető erősségek

A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

II. Alkalmazások kinyerése ipar szerint

A. Orvostudomány és gyógyászati ipar

A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére

A.2 Főbb forgatókönyvek:

1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)

2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)

3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)

B. Elektronikai és félvezetőipar

B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság

B.2 Főbb forgatókönyvek:

1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)

2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)

3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)

C. Gépjármű- és autóalkatrész-ipar

C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes

C.2 Főbb forgatókönyvek:

4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)

5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)

6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)

D. Élelmiszer- és csomagolóipar

D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló

D.2 Főbb forgatókönyvek:

1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)

2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)

E. Logisztikai és raktározási ipar

E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló

E.2 Főbb forgatókönyvek:

1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)

2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)

F. Új energia és speciális iparágak

F.1 Új energia (lítium akkumulátor/pv):

1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)

F.2 Nyomtatás és papír

1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)

III. Az alapvető adaptációs logika összefoglalása

A munkadarab jellemzői	Pipetta adaptációs program	Megfelelő iparági forgatókönyvek
Vékony / Törékeny / Precíziós	Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej	Elektronikus félvezetők, gyógyszerek
Nehéz tárgyak / Nagy méret	Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal	Gépkocsik, logisztikai panelek
Egészség/A környezetszennyezés megelőzése	Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet	Gyógyszer, élelmiszer
Puha / szabálytalan felületek	Szivacs anyagú, deformálható tapadókorong	Autóbelső, élelmiszer
Antisztatikus követelmények	Antisztatikus szilikon, ionos szél támogatott	elektronikus félvezető

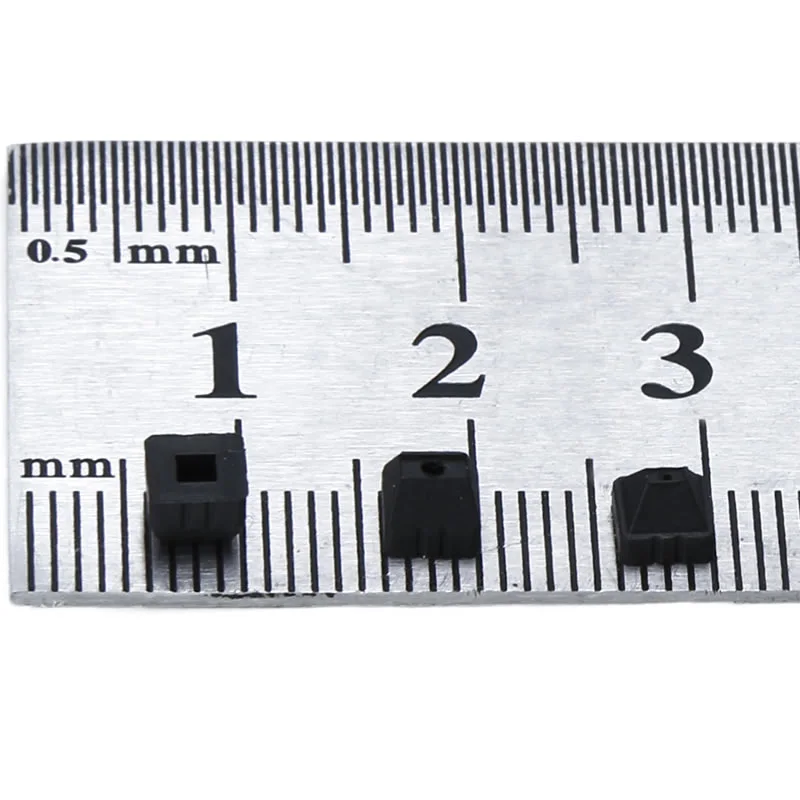

②Pad mérete
0505	0,5 x 0,5 mm
0513	0,5 x 1,3 mm
0816	0,8 x 1,6 mm
1328	1,3 x 2,8 mm
2028	2,0 x 2,8 mm

④ Anyag
N	NBR
S	Szilikon gumi
U	Uretán gumi
F	FKM
GN	Vezetős NBR
GS	Vezetőképes szilikon gumi

⑤ Vákuum bemenet
03	ø3egyenes
A3	M3x0,5 (férfi)

Modell				A	B	C	D	øE
	② Párna Méret	③ Párna típus	④ Párna Anyag
ZP2	0505	PP	N S U F GN GS	0.5	0.75	0.5	0.75	0.4
	0513			0.5	0.7	1.3	1.5
	0816			0.8	1	1.6	1.8
	1328			1.3	1.5	2.8	3	1
	2028			2	2.2

Modell						Adapter
Modell	① Vákuum bemenet irány	② Párna Méret	③ Párna típus	④ Párna Anyag	⑤ Vákuum bemenet	Adapter
ZP2	T	0505 0513 0816 1328 2028	PP	N S U F GN GS	03	PPH-001

Kocka vákuumos szívókorongok ZP2

Kocka vákuumos szívókorongok ZP2

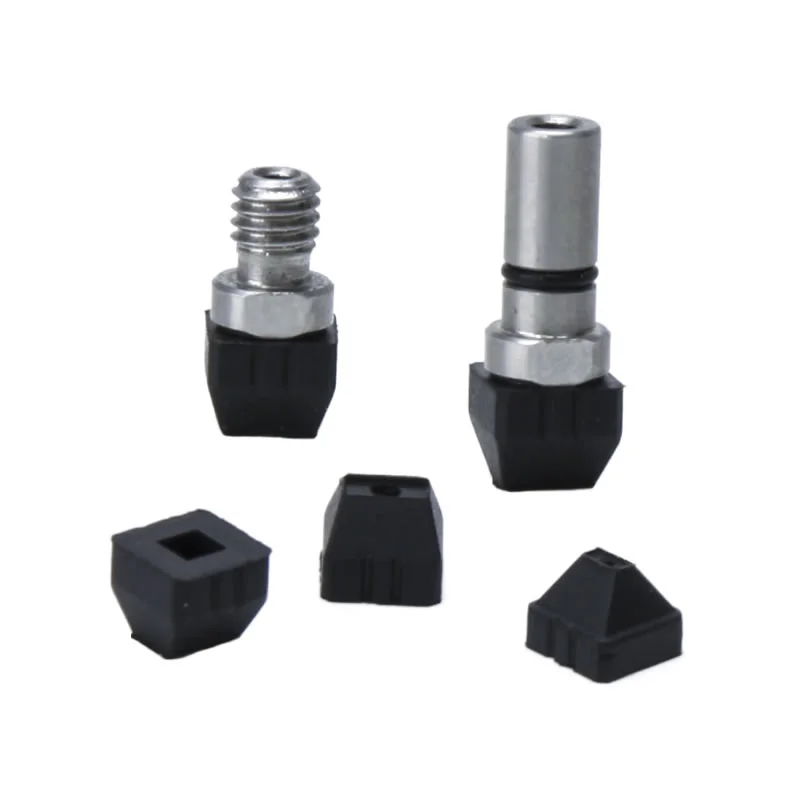

ZP2 sorozatú kocka vákuumbetét egység

ZP2-T sorozat Adapter kocka vákuum paddal

Tipikus alkalmazási forgatókönyvek:

A ZP2 kocka vákuumos szívókorongok legfontosabb szempontjai

Pad fajták

Anyagok

GYIK

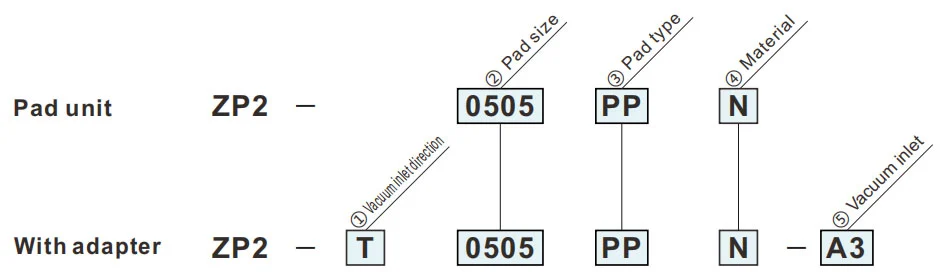

Hogyan rendeljünk

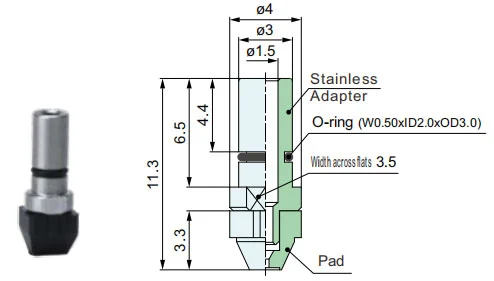

Méretek (mm)

A betét anyaga és jellemzői

Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken

①Vákuum bemeneti irány
T	Függőleges
