How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kínai kiváló minőségű fúvókás vákuumszívó szívókorongok ZP2 szállító

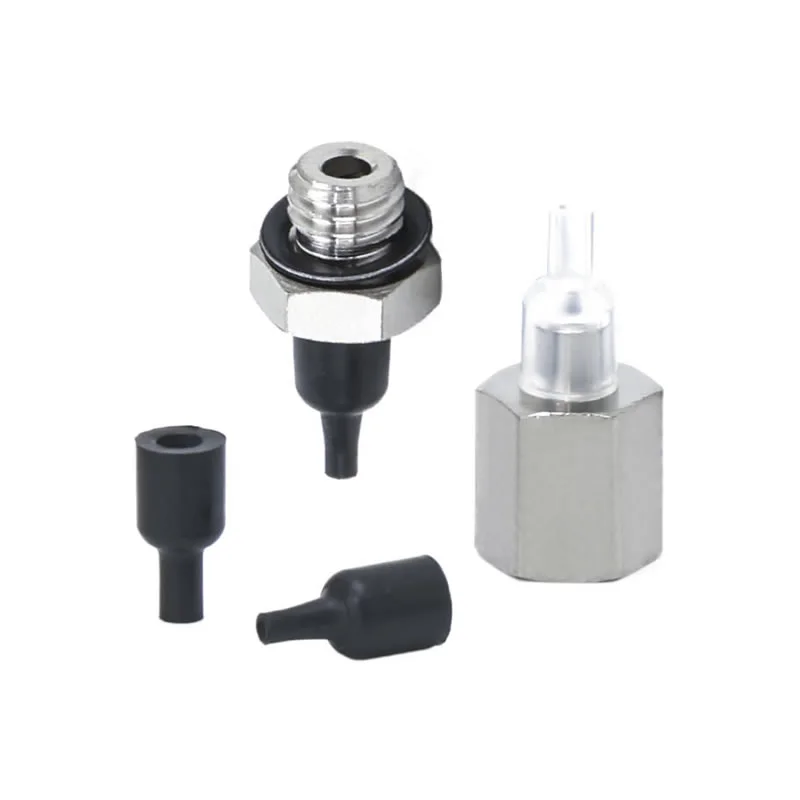

Fúvóka Vákuumos szívókorongok ZP2

Vezető kínai gyártóként gyárunk testreszabott fúvókás vákuumos szívókorongokat kínál ZP2 milliméteres méretű munkadarabokhoz. Az ultrakompakt ø0,8–ø1,1 mm átmérőjével és a helytakarékos integrált fúvókával ez a szállítói közvetlen megoldás ideális chipekhez és mikrolencsékhez. Antisztatikus és teljesen rozsdamentes acél alkatrészeket kínálunk az elektronikai és a lítium akkumulátor ipar számára.

GYIK

Mire használhatók az SMC ZP2 fúvókapárnák?

A ZP2 fúvókás vákuumos szívókorongokat gyakran használják vákuum-kidobó rendszerekben a gyors felszedés és elhelyezés érdekében.
Fúvókákkal integrálva, hogy vákuumot hozzon létre közvetlenül a csészében
Alkalmas nagy sebességű automatizáláshoz és robotkezeléshez
Széles körben használják kis alkatrészekhez, csomagolóanyagokhoz és könnyű alkatrészekhez
A Commaelec stabil minőségű csészéket kínál, amelyek kompatibilisek a hasonló rendszerkialakításokkal, megbízható teljesítményt biztosítva a folyamatos gyártás során.

Hogyan válasszuk ki a megfelelő tapadókorong-kialakítást?

A kiválasztásnak a tényleges munkakörülmények alapján kell történnie:
Munkadarab felülete: sima → lapos típusú; egyenetlen → fújtató típus
Súly és méret: a nehezebb alkatrészek nagyobb átmérőt igényelnek
Környezet: magas hőmérséklet vagy vegyszerek → válasszon szilikont vagy FKM-et
Ciklussebesség: a nagy sebességű vonalak előnye a könnyű, érzékeny kialakítás
A Commaelec támogatja a személyre szabott megoldásokat, segítve az anyagokat, méreteket és szerkezeteket az egyes alkalmazásokhoz.

Melyek a fő betéttípusok a ZP2 sorozatban?

Lapos típus: maximális érintkezési felület a sima felületekhez
Lapos bordákkal: jobb tömítés enyhén érdes felületeken
Fújtató típus: alkalmazkodik az egyenetlen felületekhez és párnázást biztosít

I. Alapvető erősségek

A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

II. Alkalmazások kinyerése ipar szerint

A. Orvostudomány és gyógyászati ipar

A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére

A.2 Főbb forgatókönyvek:

1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)

2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)

3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)

B. Elektronikai és félvezetőipar

B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság

B.2 Főbb forgatókönyvek:

1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)

2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)

3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)

C. Gépjármű- és autóalkatrész-ipar

C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes

C.2 Főbb forgatókönyvek:

4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)

5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)

6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)

D. Élelmiszer- és csomagolóipar

D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló

D.2 Főbb forgatókönyvek:

1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)

2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)

E. Logisztikai és raktározási ipar

E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló

E.2 Főbb forgatókönyvek:

1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)

2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)

F. Új energia és speciális iparágak

F.1 Új energia (lítium akkumulátor/pv):

1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)

F.2 Nyomtatás és papír

1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)

III. Az alapvető adaptációs logika összefoglalása

A munkadarab jellemzői	Pipetta adaptációs program	Megfelelő iparági forgatókönyvek
Vékony / Törékeny / Precíziós	Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej	Elektronikus félvezetők, gyógyszerek
Nehéz tárgyak / Nagy méret	Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal	Gépkocsik, logisztikai panelek
Egészség/A környezetszennyezés megelőzése	Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet	Gyógyszer, élelmiszer
Puha / szabálytalan felületek	Szivacs anyagú, deformálható tapadókorong	Autóbelső, élelmiszer
Antisztatikus követelmények	Antisztatikus szilikon, ionos szél támogatott	elektronikus félvezető

② Párna átmérő (mm)
08	ø0.8
11	ø1.1

④ Anyag
N	NBR
S	Szilikon gumi
U	Uretán gumi
F	FKM
GN	Vezetős NBR
GS	Vezetőképes szilikon gumi

⑤ Vákuum bemenet
A4	Női szál	M4 x0,7 M5 x0,8
A5
B4	Férfi szál	M4 x0,7
B5		M5 x0,8

Modell				øC	øD
	② Párna átm.	③ Párna típus	④ Párna Anyag
ZP2	08	AN	N S U F GN GS	1.6	0.8
	11			2	1.1

Modell						A	B	øC	øD	E	Adapter
	① Vákuum bemeneti irány	② Párna átm.	③ Párna típus	④ Párna Anyag	⑤ Vákuum bemenet
ZP2	T	08	AN	N S U F GN GS	A4	12.2	9.5	1.6	0.8	M4 x0,7	ZP2A-AN-A4
		11						2	1.1
		08			A5	14.5	11	1.6	0.8	M5 x0,8	ZP2A-AN-A5
		11						2	1.1

Fúvóka Vákuumos szívókorongok ZP2

Fúvóka Vákuumos szívókorongok ZP2

ZP2 sorozatú fúvókás vákuumpárna egység

ZP2-T sorozat Adapter fúvókával vákuum pad

A tipikus alkalmazások közé tartozik

GYIK

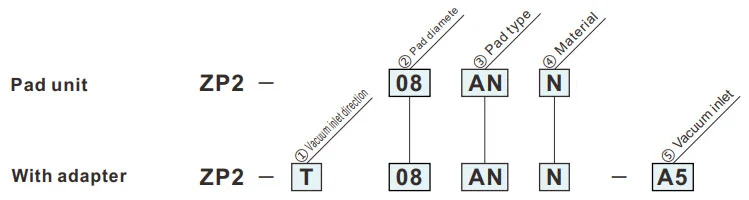

Hogyan rendeljünk

Méretek (mm)

A betét anyaga és jellemzői

Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken

①Vákuum bemeneti irány
T	Függőleges

③ Párna típusa
AN	Szórófej
