A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

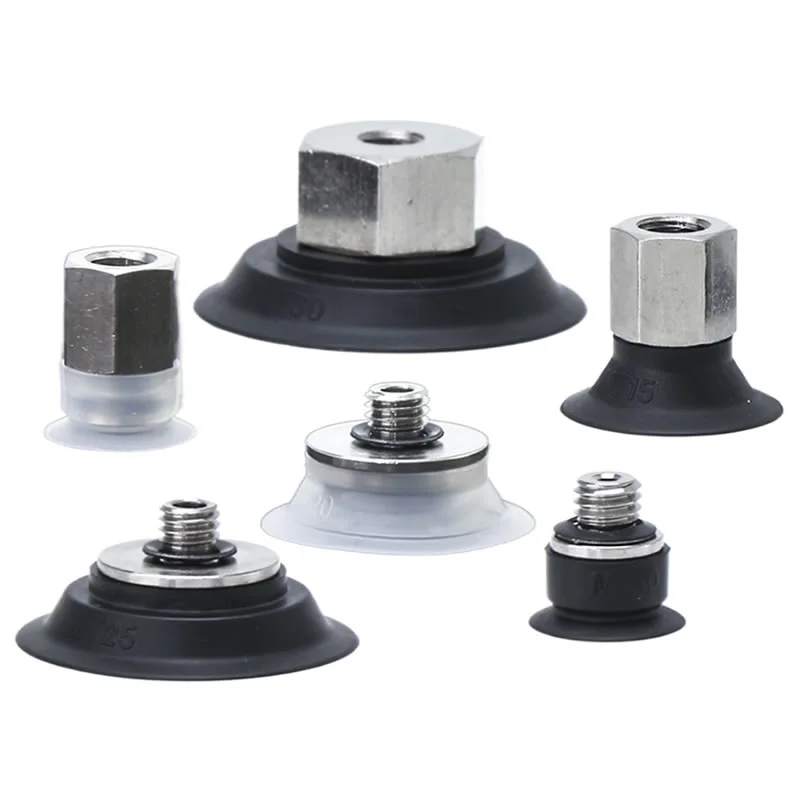

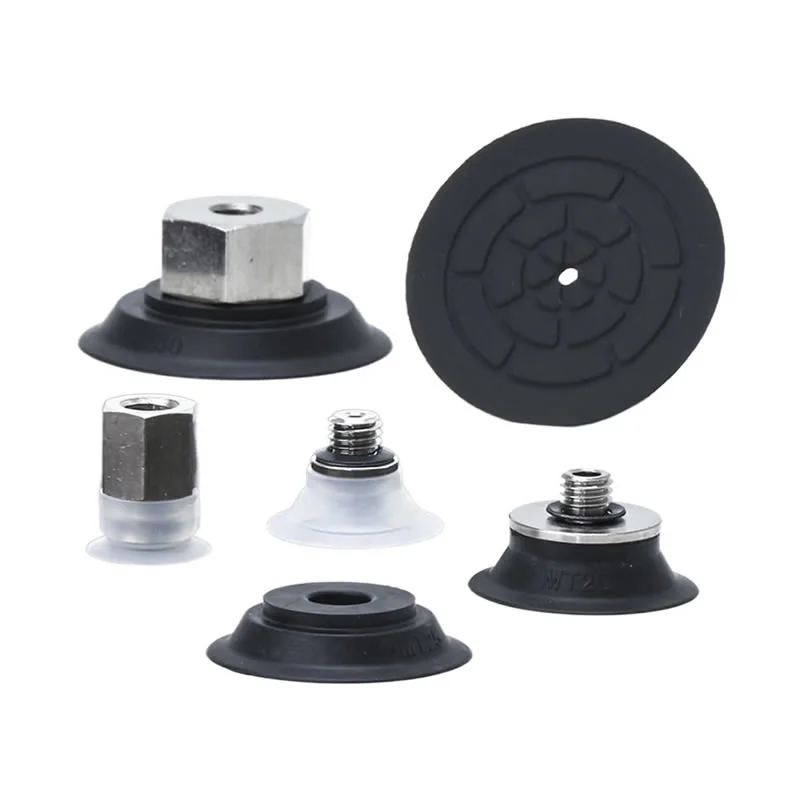

Vékony lapos vákuumos szívókorongok ZP2
Vezető kínai gyártóként gyárunk testreszabott vékony, lapos vákuumos ZP2 szívókorongokat kínál (ø10-30 mm). A barázdált "MT" szerkezetnek köszönhetően a Commaelec közvetlen szállítói megoldása megakadályozza a fóliák és vékony lemezek deformálódását. NBR-ből és vezetőképes szilikonból állunk készleten, rozsdamentes acél alkatrészekkel a lítium akkumulátoripar számára.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Vékony lapos vákuumos szívókorongok ZP2

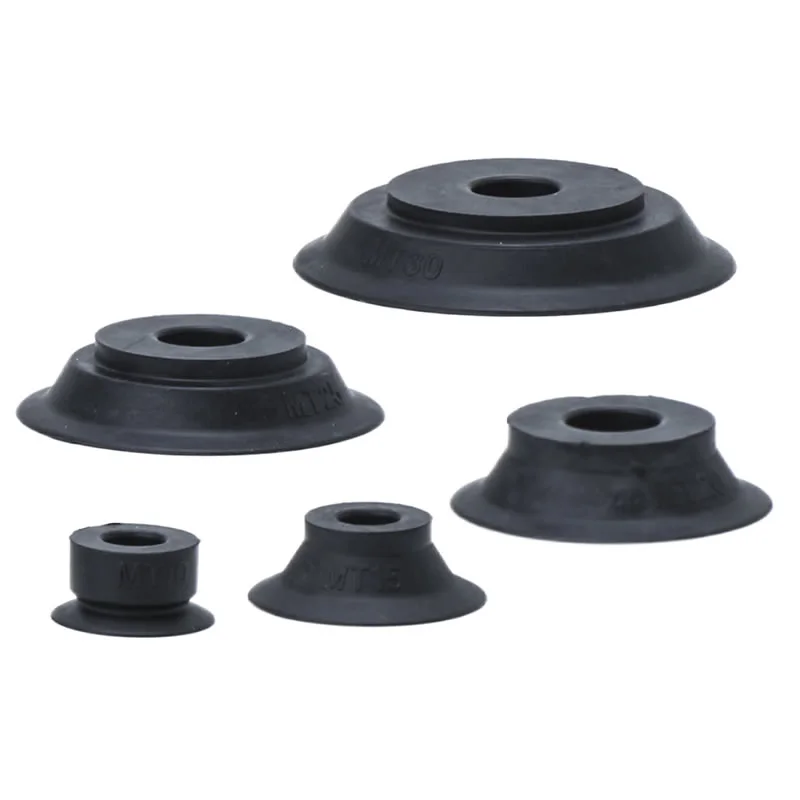

ZP2 sorozatú vékony lapos vákuumpárna egység
ZP2-T sorozat adapterrel, vékony lapos porszívóval
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
A vékony lapos vákuumos szívókorongok ZP2 a pneumatikus megfogórendszerek precíziós alkatrészei, amelyeket kifejezetten vékony és könnyen deformálható munkadarabok kezelésére terveztek. Az ipari specifikációkban jellemzően az "MT" szerkezeti kódot viselik, ami egy speciális, barázdált kialakítás beépítését jelenti belső szerkezetükbe.
A termék jellemzői:Ez a tapadókorong hatékonyan megakadályozza a lapos munkadarabok deformálódását az adszorpció során, így ideális vékony lemezekhez, filmekhez és más könnyen deformálható anyagokhoz.
Műszaki adatok:A tapadókorong különböző átmérőkkel kapható, beleértve a φ10, φ15, φ20, φ25 és φ30 átmérőt.
A tapadókorongok anyagai:A gyakori opciók közé tartozik az NNBR (nitrilkaucsuk) és a GS (vezetőképes szilikongumi), amelyek mindegyike az adott munkakörnyezethez és alkatrész-követelményekhez igazodik.
Alkalmazási mezők:A ZP2 vékony lapos vákuumos szívókorongokat széles körben használják a gyártásban, automatizált gyártósorokon, robotikában és logisztikában stb. Használható könnyű vagy közepes súlyú lapos tárgyak, például üveg, műanyag és fém szállítására.
GYIK
Milyen anyagok állnak rendelkezésre, és mi a különbség köztük?
A vékony lapos vákuumos szívókorongok ZP2 többféle anyagból állnak rendelkezésre, hogy megfeleljenek a valós munkakörülményeknek:
NBR: költséghatékony, jó kopásállóság általános használatra
Szilikon: kiváló hőálló és nem hagy nyomot, ideális érzékeny felületekhez
PU (poliuretán): nagy tartósság a nagy ciklusú műveletekhez
FKM (fluorgumi): erős vegyszer- és olajállóság
EPR: speciális környezetvédelmi követelményeknek megfelelő
A Commaelec egyenletes anyagminőséget biztosít, és támogatja a speciális alkalmazásokhoz (pl. antisztatikus) való testreszabást.
Milyen munkadarabokhoz a legalkalmasabbak a vékony lapos tapadókorongok?
Sima, sík felületek, például fémlemezek, üveg, műanyag panelek
Vékony vagy könnyű munkadarabok, amelyek stabil, egyenletes érintkezést igényelnek
Olyan alkalmazások, ahol minimális deformációra és pontos pozicionálásra van szükség
A vékony lapos kialakítás növeli az érintkezési felületet, javítja a tömítést és csökkenti a légszivárgást.
Mi a hőmérséklet-ellenállási tartomány?
Tipikus tartományok (anyagtól függően):
NBR: -10°C és 80°C között
Szilikon: -40°C és 200°C között
PU: -20°C és 80°C között
FKM: ~200°C-ig erős kémiai stabilitással
A Commaelec az Ön aktuális hőmérséklete és környezete alapján tud megfelelő anyagokat ajánlani.
Használhatók függőleges vagy vízszintes vákuum bemenettel?
Igen. A vékony lapos vákuumos szívókorongok ZP2 támogatják a rugalmas telepítést:
Függőleges vákuumbemenet (standard kompakt elrendezésekhez)
Vízszintes/oldalsó bemenet korlátozott helyű rendszerekhez
Kompatibilis adapterekkel és puffertartókkal
A Commaelec többféle csatlakozási lehetőséget kínál a különböző berendezések elrendezéséhez.
Hogyan kell megfelelően karbantartani őket az élettartam meghosszabbítása érdekében?
Rendszeresen ellenőrizze, hogy nincs-e kopás, repedés vagy deformáció a tömítőajakon
Tartsa tisztán a felületeket, nehogy a por befolyásolja a tömítési teljesítményt
Kerülje el a túlzott vákuumnyomást vagy az eltolódást
Használjon puffertartókat az ütések csökkentése érdekében nagy sebességű műveleteknél
A rendszer stabilitásának megőrzése érdekében időben cserélje ki az elhasználódott poharakat

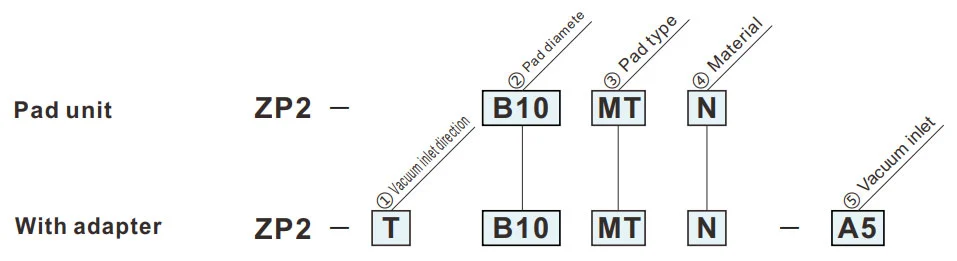

Hogyan rendeljünk
- Vékony lemezek vagy filmek adszorpciójához. Adszorpciós felület hornyokkal.
- Csökken a lapos felület deformációja az adszorpció során.
- Nem alkalmas terhelést jelentő munkadarabok mozgatására.
- A lemez vastagságától függően gyűrődés keletkezhet.
- Használat előtt ellenőrizze a vastagságot.
| ①Vákuum bemeneti irány | |
| T | Függőleges |
| ③ Párna típusa | |
| MT | Vékony lapos (horonnyal) |
| ② Párna átmérő (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.
| ⑤ Vákuum bemenet | |
| H5 | M5x0,8 (férfi) |
| B5 | M5x0,8 (női) |
Méretek (mm)
A zöld szimbólum testreszabott modellek.
MT
Vékony lapos (horonnyal)
| Modell | øA | øB | øC | øD | øE | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Hivatkozási modell: ZP2-B10MTN
Az adapter rögzítési méretei
Alkalmazható pad: B10MT/B15MT
Alkalmazható pad: B20MT/B25MT/B30MT
ZP2-T
Függőleges
H5
| Modell | øA | øB | øC | D | Adapter | |||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑤ Vákuum bemenet |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Hivatkozási modell: ZP2-TB10MTGS-H5
ZP2-T
Függőleges
B5
| Modell | øA | øB | C | Adapter | |||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑤ Vákuum bemenet |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Hivatkozási modell: ZP2-TB10MTGS-B5
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
Telepítési kézikönyv
