A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).

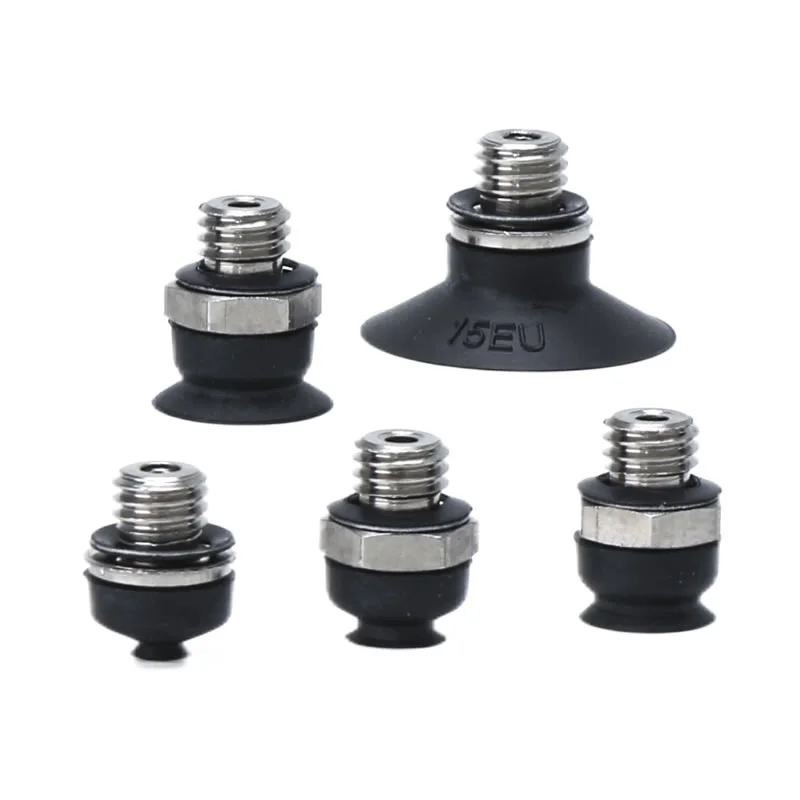

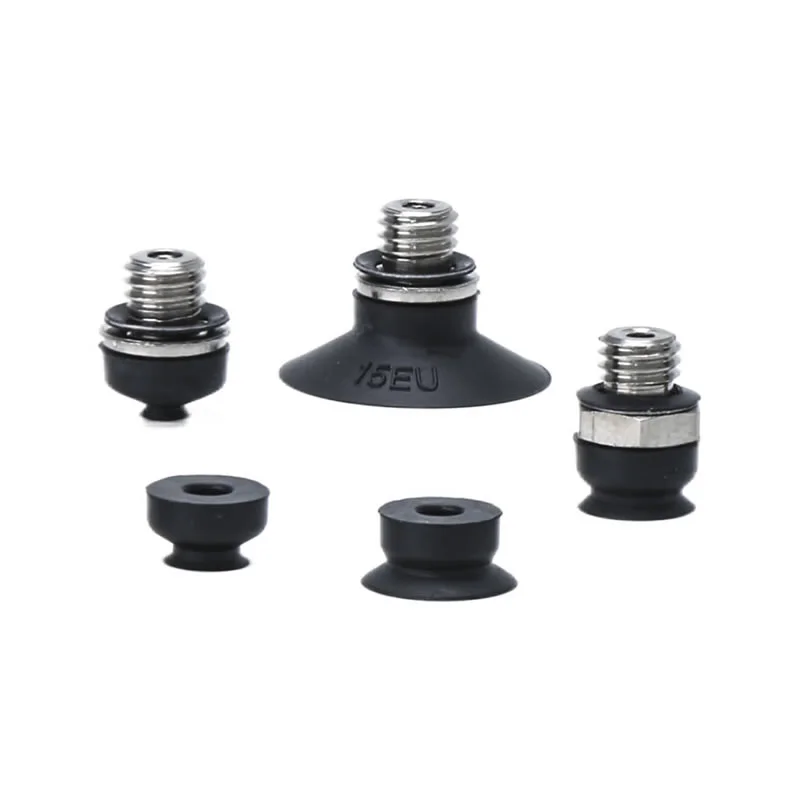

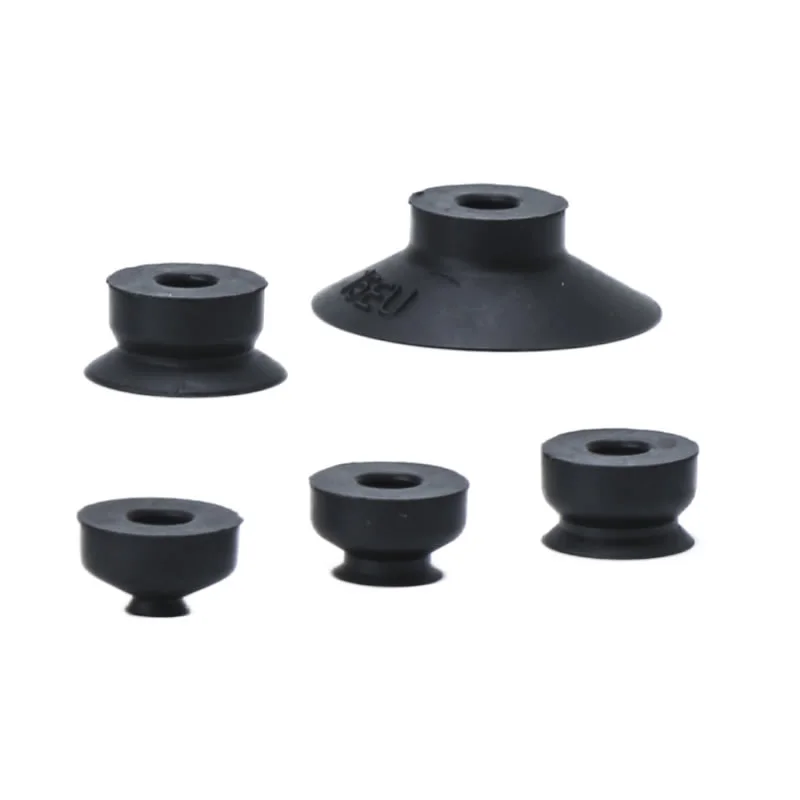

Rövid típusú vákuumos szívókorongok ZP2-EU
Kína vezető gyártójaként gyárunk testreszabott ZP2-EU rövid típusú vákuumos szívókorongokat kínál (ø2-15 mm átmérőjű). Az ultravékony, lapos profillal rendelkező sorozat kifejezetten szűk helyeken való használatra készült. A kiváló minőségű antisztatikus szilikon anyag felhasználásával a Commaelec professzionális megoldást kínál, amely stabil, ráncmentes szívóteljesítményt biztosít. Kész készletet tartunk fenn A5/H5 menetspecifikációkkal és rozsdamentes acél szerelvényekkel, így ez a sorozat ideális választás az elektronikai gyártás és a lítium-ion akkumulátor gyártósorok számára.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Rövid típusú vákuumos szívókorongok ZP2-EU
ZP2 sorozatú rövid típusú vákuumpárna egység
ZP2-T sorozat Adapterrel Rövid típusú vákuumpárna
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
A ZP2-EU rövid típusú vákuumos szívókorongokat a Zhejiang Comma Electric Co., Ltd. gyártja; mi vagyunk az egyik vezető gyártó és beszállító Kínában. A ZP2 EU alacsony profilú lapos tapadókorong kis térfogatú és stabil adszorpciós jellemzőkkel rendelkezik.
Termékjellemzők:Ez a kompakt tapadókorong alacsony profillal rendelkezik a helytakarékos kialakítás érdekében, ideális szűk helyekre. Lapos felülete szoros illeszkedést biztosít a munkadarab felületeihez, stabil tapadást biztosít, miközben hatékonyan megakadályozza a deformációt működés közben, így tökéletes a precíziós kezeléshez. Egyes modellek antisztatikus tulajdonságokkal rendelkeznek, amelyek megfelelnek az érzékeny környezetek, például az elektronikai ipar működési követelményeinek.
Műszaki adatok:A ZP2-EU rövid típusú vákuumos tapadókorongok különböző átmérőkkel kaphatók, beleértve a φ2, φ4, φ6, φ8 és φ15 átmérőt.
A tapadókorongok anyagai:Az általánosan használt anyagok közé tartozik a nitrilkaucsuk (NNBR), az importált szilikon és az antisztatikus szilikongumi, amelyek mindegyike az adott munkakörnyezethez és alkatrész-követelményekhez igazodik.
Csatlakozási lehetőségek:Különféle típusokban kapható, beleértve a külső menetet (A5) és a külső menetet (H5).
GYIK
Milyen méretek kaphatók?
A ZP2-EU rövid típusú vákuumos tapadókorongok általában szabványos átmérőkkel, például φ40, φ50, φ63, φ80, φ100 és φ125 méretben kaphatók.
Kisebb méretek: alkalmas kompakt berendezésekhez és könnyű alkatrészekhez
Nagyobb méretek: erősebb szívóerőt biztosítanak nagyobb munkadarabokhoz
A vesszőgyár stabil raktárkészletet tart fenn, és a projektigények alapján testreszabott méreteket is támogat.
Mi az a "rövid típus"?
A "rövid típus" egy alacsony profilú, kompakt szerkezetre utal:
Csökkentett teljes magasság korlátozott helyű telepítésekhez
Gyorsabb válasz a nagy sebességű pick-and-place rendszerekben
Jobb stabilitás, ha szűk robot- vagy automatizált beállításokba szerelik
Ez a kialakítás különösen akkor hasznos, ha a telepítési hely korlátozott, de a teljesítmény nem sérülhet.
Mi a különbség az EU és a többi ZP2 típus között?
ZP2-EU (rövid típusú): kompaktabb, európai stílusú berendezésekhez és helytakarékos elrendezésekhez optimalizálva
Szabványos ZP2: általánosabb, szélesebb szerkezeti konfigurációkkal
Az EU-típus gyakran a kompaktságra, a szabványosított interfészekre és a gyors integrációra összpontosít
A vessző biztosítja a kompatibilitást és az állandó minőséget a különböző konfigurációk között, hogy megfeleljen a különböző piaci igényeknek.
Hogyan vannak felszerelve?
A ZP2-EU rövid típusú vákuumos szívókorongok rugalmas rögzítési lehetőségeket támogatnak:
Belső vagy külső menetes csatlakozások
Kompatibilis adapterekkel és puffertartókkal
Függőleges vagy oldalsó vákuumcsatlakozási lehetőségek
Miért válassza a vesszőt?
Erős K+F képesség:Professzionális csapat támogatja a testreszabott megoldásokat a különböző automatizálási igényekhez
Egyablakos ellátás:A széles termékválaszték leegyszerűsíti a beszerzést és a rendszerintegrációt
Rugalmas testreszabás:A ZP2-EU rövid típusú vákuumos szívókorongok méretei, anyagai és szerkezete az Ön egyedi igényei szerint testreszabható.
Gyors válasz:Gyors technikai támogatás és szállítás megbízhatótól

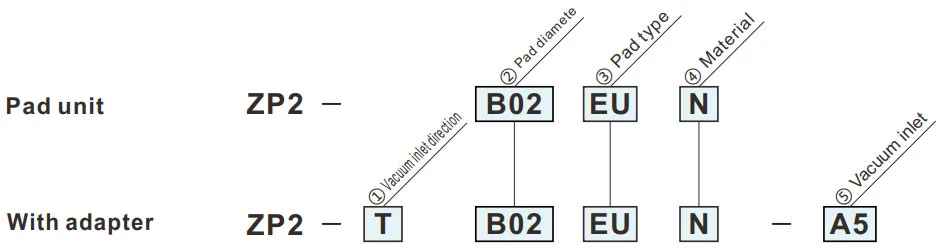

Hogyan rendeljünk
- Magasságirányban helytakarékos.
| ①Vákuum bemeneti irány | |
| T | Függőleges |
| ③ Párna típusa | |
| EU | Lapos típus |
| ② Párna átmérő (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
| GN | Vezetős NBR |
| GS | Vezetőképes szilikon gumi |
A zöld szimbólum testreszabott modellek.
| ⑤ Vákuum bemenet | |
| A5 | M5x0,8 (Hatszög O.D.) |
| H5 | M5x0,8 (Hatszögű csatlakozófej) |
Méretek (mm)
A zöld szimbólum testreszabott modellek.
EU
Lapos típus
| Modell | øA | øB | øC | D | Y | |||
|
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Hivatkozási modell: ZP2-B02EUS
Az adapter rögzítési méretei
ZP2-T
Függőleges
A5
| Modell | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑤ Vákuum bemenet |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Hivatkozási modell: ZP2-TB06EUGS-A5
ZP2-T
Függőleges
H5
| Modell | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vákuum bemeneti irány |
② Párna átm. |
③ Párna típus |
④ Párna Anyag |
⑤ Vákuum bemenet |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Hivatkozási modell: ZP2-TB06EUGS-H5
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
