A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).
Nagy merevségű vákuumos szívókorongok ZP2
Elsőrangú kínai gyártóként gyárunk testreszabott, nagy merevségű ZP2 (Ø150-250 mm) vákuumos szívókorongokat kínál nagy igénybevételű feladatokhoz. A ferde felületekhez való lengő kialakítás és az NBR/szilikon/antisztatikus opciók révén ez a szállítótól származó közvetlen eszköz stabil adszorpciót és ütéscsillapítást biztosít.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz
Nagy merevségű vákuumos szívókorongok ZP2
ZP2 sorozatú nagy teherbírású padegység
A ZP2-T sorozat nagy teherbírású, adapteres vákuumpárnákkal
ZP2-T sorozat nagy teherbírású, puffer vákuum párnákkal
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
Vásároljon testreszabott, nagy merevségű ZP2 vákuumos szívókorongokat a Zhejiang Comma Electric Co., Ltd.-től, amely az egyik kínai gyártó és beszállító. A ZPT Heavy-duty Vacuum Cup egy speciális szerszám nehéz munkadarabok kezelésére. Több átmérőben (φ150, φ200, φ250) kapható, különféle anyagokat tartalmaz, köztük NBR-t, szilikongumit, poliuretán gumit, fluorgumit és EPR-t. Mindegyik anyag különböző tulajdonságokkal rendelkezik, mint például a keménység, az üzemi hőmérséklet-tartomány és a vegyszerállóság, lehetővé téve a testreszabott kiválasztást az adott munkakörnyezet és a munkadarab követelményei alapján. Párnázott és nem párnázott változatban is elérhető, a párnázott kialakítás hatékonyan csökkenti a munkadarab érintkezése során fellépő ütési erőket, így ideális a törékeny felületekhez. A vákuumkimenet függőlegesen van elhelyezve, külső vagy belső menettel szerelhető fel.
Gy.k
Milyen méretek kaphatók?
A Commaelec ZP2 nagy merevségű vákuumos tapadókorongok szabványos átmérőkkel kaphatók: φ40, φ50, φ63, φ80, φ100 és φ125.
Kisebb méretek: alkalmas könnyebb vagy precíziós alkatrészekhez
Nagyobb méretek: erősebb szívóerőt biztosítanak a nehéz kezeléshez
A Commaelec gyár rendszeres raktárkészletet tart, és támogatja a testreszabott méreteket is az egyes projektekhez.
Mikor kell őket cserélni?
A csere akkor javasolt, ha:
Az ajak kopást, repedést vagy deformációt mutat
A szívóerő instabillá válik vagy csökken
Működés közben gyakori légszivárgás lép fel
A nagy ciklusú automatizálásban fontos a rendszeres ellenőrzés. A Commaelec kiváló minőségű anyagokat (NBR, szilikon, PU stb.) használ az élettartam meghosszabbítása érdekében, de az időben történő csere garantálja a biztonságot és a hatékonyságot.
Működnek pufferekkel?

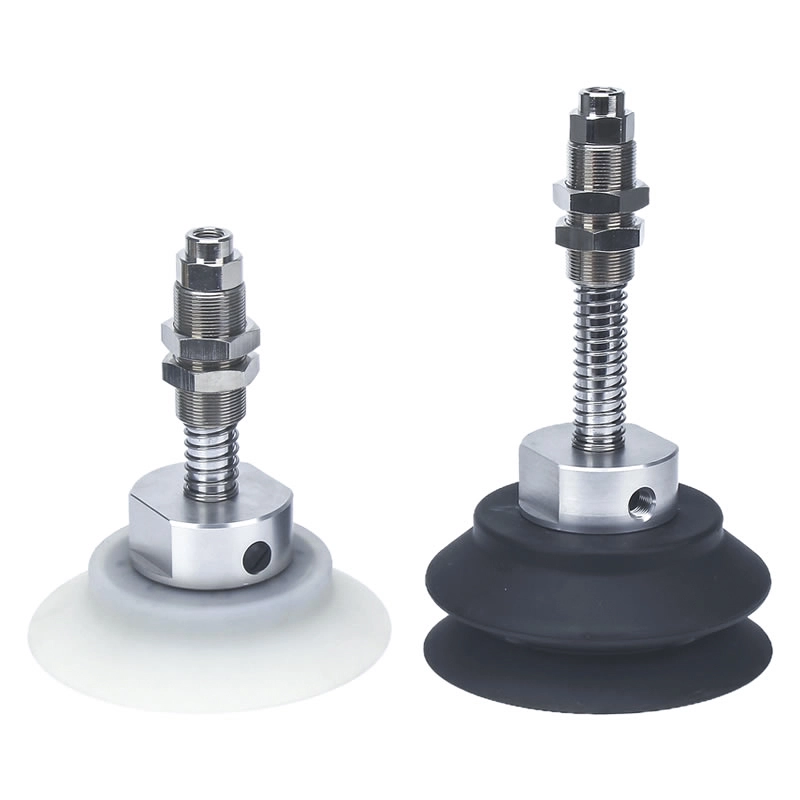

Igen. A nagy merevségű vákuumos szívókorongok ZP2 felszerelhetők pufferelő (párnázott) rögzítőkkel.
Csökkenti az ütést a munkadarabbal való érintkezés során
Védi a törékeny felületeket, például üveget vagy bevont anyagokat
Javítja a pozicionálás pontosságát automatizált rendszerekben
A Commaelec kompatibilis puffertartókat és adaptereket biztosít a rugalmas integráció érdekében.
Mik a tipikus alkalmazások?
Ezeket a tapadókorongokat széles körben használják:
Robotkarok és automatizált gyártósorok
Fémlemezek, üveglapok és nehéz alkatrészek kezelése
Egyenetlen vagy enyhén ferde felületek, ahol stabil fogás szükséges
Lítium akkumulátor és elektronikai ipar (rozsdamentes acél tartozékokkal)

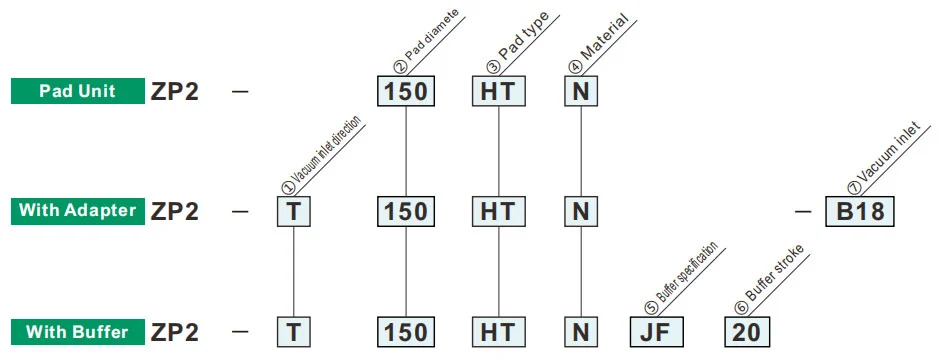

Hogyan rendeljünk
| ①Vákuum bemeneti irány | |
| T | Függőleges |
| ②Padátmérő ③Padtípus (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Vékony lapos bordával | ● | ● | ● | |
| HB | Fújtatós típus | ● | - | - | |
| ⑦ Vákuum bemenet | B16 | M16 x1,5 | ● | ● | - |
| B18 | M18 x1,5 | ● | ● | ● | |
| ⑤Puffer specifikáció | |
| JF | Forgó (acél, persellyel) |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| ⑥Pufferlöket | |
| 20 | 20 mm |
| 50 | 50 mm |
| Puffer löket (mm) | Rugó reaktív erő[N] | |
| 0 ütésnél | Teljes lökettel | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |
Méretek (mm)
HT
Vékony lapos bordás típussal
150 200
| øA | øB | øC | øD | P | Y | ||||
| Modell | ②Pad átm. | ③ Párna típusa | ④Pad anyaga | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Hivatkozási modell: ZP2-150HTN

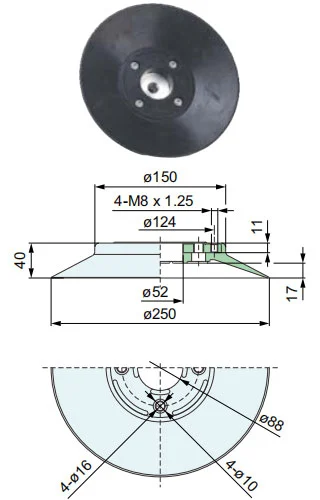

HT
Vékony lapos bordás típussal
250
| Modell | ②Pad átm. | ③ Párna típusa | ④Pad anyaga |
| ZP2 | 250 | HT | NS |
Hivatkozási modell: ZP2-250HTS
HT
Vékony lapos bordás típussal
150 200
| Modell | ②Pad átm. | ③ Párna típusa | ④Pad anyaga |
| ZP2 | 150 | HB | NS |
Hivatkozási modell: ZP2-150HBS
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
