A vákuumszívás az ipari automatizálás „rugalmas megfogásának” alapvető megoldása, amely négy alapvető előnnyel rendelkezik: sérülésmentes megfogás, több anyagból/szabálytalan munkadarabokhoz való alkalmazkodás, tisztaság és környezetvédelem, valamint rugalmas működés. A munkadarabok különböző ipari jellemzőihez illeszthető (vékony/vastag, precíziós/durva, egészségügyi/standard).
Nagy merevségű gömbcsuklós vákuumos szívókorongok ZP2
Professzionális gyártóként arra törekszünk, hogy kiváló minőségű, nagy merevségű gömbcsuklós vákuumos szívókorongokat kínáljunk Önnek ZP2. Termékeink kivételes stabilitást mutatnak, így különösen alkalmasak nehéz és egyenetlen felületű munkadarabok kezelésére. Az egyedülálló gömbcsuklós kialakítás automatikusan alkalmazkodik a ferde felületekhez, ezáltal jelentősen megnöveli a szívás megbízhatóságát. Ez a terméksorozat a méretek és anyagok széles választékában áll rendelkezésre – beleértve az NBR-t, a szilikont, a PU-t, az FKM-et és az EPR-t –, és testreszabható, hogy megfeleljen az egyedi alkalmazási követelményeknek. Ezenkívül opcionális pufferkialakítás is elérhető, amely átfogó felületvédelmet biztosít a törékeny munkadarabok számára.
Kattintson és indítsa el a kijelölést
》Térjen vissza a termékinformációkhoz

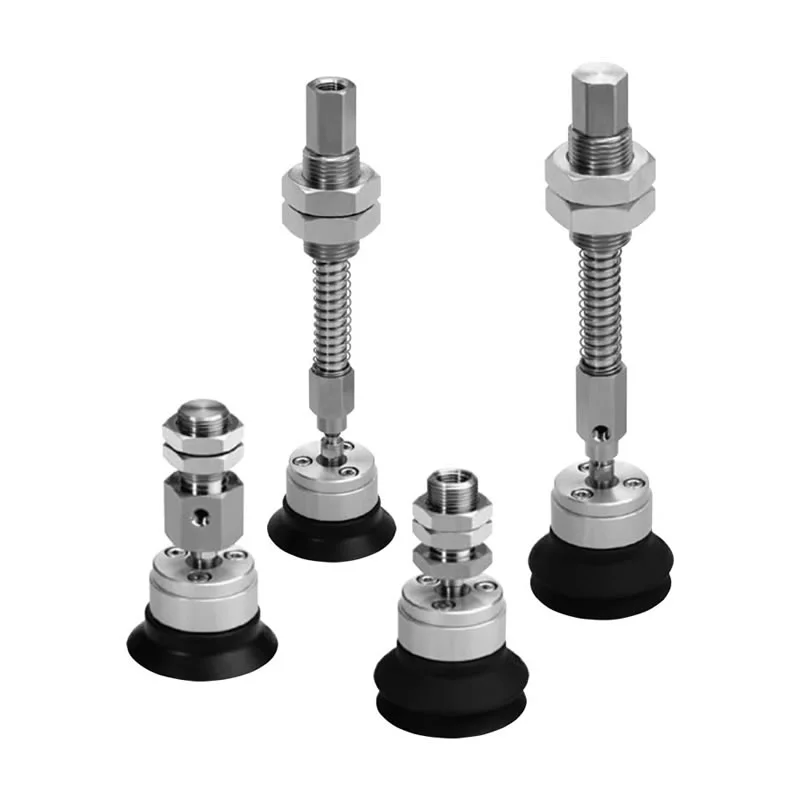

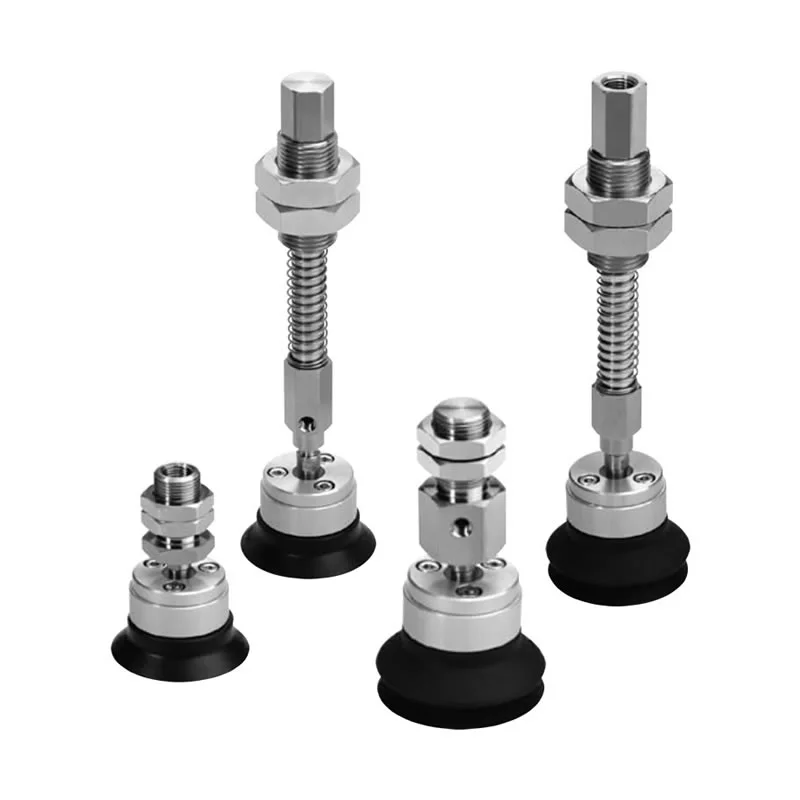

Nagy merevségű gömbcsuklós vákuumos szívókorongok ZP2
ZP2-TF sorozatú, nagy teherbírású gömbcsukló típus adapteres vákuumpárnákkal
ZP2-TF sorozatú nagy teherbírású gömbcsukló típus, puffer vákuum párnákkal
ZP2-XF sorozatú nagy teherbírású gömbcsukló típus adapteres vákuumpárnákkal
ZP2-XF sorozatú nagy teherbírású gömbcsukló típus, puffer vákuum párnákkal
Leírás
Hogyan rendeljünk
Műszaki adatok / Anyag
Alkalmazások
Forrás
Költséghatékony, nagy merevségű ZP2 gömbcsuklós vákuumos tapadókorongok gyártójaként a Commaelec fejlett vákuumtömítési és nyomástartó technológiákat alkalmaz. A nagy merevségű gömbcsuklós vákuumos szívókorongok ZP2 egy nagy teherbírású vákuumfogó, amelyet ipari automatizálási alkalmazásokhoz terveztek. Kifejezetten nehéz, egyenetlen felületű vagy lejtős munkadarabok megfogására készült. A nagy merevségű szerkezeti váz és a gömbcsuklós mechanizmus kombinálásával ez a tapadókorong erőteljes megfogási erőt biztosít, miközben automatikusan beállítja a szögét, hogy optimálisan illeszkedjen a munkadarab felületéhez, ezáltal fokozva a szívási stabilitást és az üzembiztonságot.
Főbb jellemzők
Nagy merevségű szerkezet:A ZP2 nagy merevségű gömbcsuklós vákuumos tapadókorongok ideálisak a nagy igénybevételű munkadarabok mozgatásához, és nagyon ellenállnak a deformációnak
Golyócsuklós forgó kialakítás:Alkalmazkodik egyenetlen vagy ferde felületekhez.
Erőteljes szívás:Biztosítja a stabil és megbízható kezelési műveleteket.
Többféle méret és anyag:Változatos működési feltételekhez alkalmazkodik.
Opcionális párnázó mechanizmus:Minimálisra csökkenti az érintkezést és védi a munkadarabot.
Előnyök
Nagy merevség és nagy teherbírás
Megerősített szerkezet nehéz munkadarabok deformáció nélküli kezelésére
Stabil szívóerőt tart fenn folyamatos ipari üzem közben
A Commaelec által gyártott szigorú minőségellenőrzés a hosszú élettartam érdekében
Golyócsukló / Forgó kialakítás
Lehetővé teszi a szögbeállítást, hogy illeszkedjen egyenetlen vagy ferde felületekhez
Javítja a tömítési teljesítményt és csökkenti a légszivárgást
Növeli a fogás stabilitását valós termelési környezetben
Különféle betéttípusok
Többféle betétszerkezet áll rendelkezésre a különböző munkadarab-viszonyokhoz
Támogatja a sima és enyhén texturált felületeket
Rugalmas választás az alkalmazási igények alapján
Lapos bordával
A ZP2 nagy merevségű gömbcsuklós vákuumos tapadókorongok sík és sima felületekre, például fémlemezekre és üvegekre alkalmasak.
A bordás kialakítás javítja a tömítést és megakadályozza a csúszást
Egyenletes szívást biztosít a nagy sebességű automatizálásban
Fújtató
Alkalmas ívelt vagy egyenetlen felületekre
Párnázó hatást és magasságkompenzációt kínál
Csökkenti a pozicionálási hibákat a pick-and-place feladatok során
Anyagok széles választéka
NBR:Költséghatékony és kopásálló, általános használatra
Szilikon:Alkalmas magas hőmérsékletű környezetekhez
PU:Nagy tartósság a gyakori műveletekhez
FKM:Kiváló vegyszerállóság
Egyedi anyagok (pl. antisztatikus) a Commaelec-től kaphatók
Nagy átmérők
A ZP2 nagy merevségű gömbcsuklós vákuumos tapadókorongok széles átmérőtartományban kaphatók – φ40-től φ125-ig –, hogy megfeleljenek a különböző terhelési követelményeknek
A nagyobb átmérők erősebb megfogási erőt biztosítanak a nehéz alkatrészekhez
Könnyű választás a súly és a felület állapota alapján
Rugalmas rögzítés
Támogatja a belső és külső menetes csatlakozásokat
Kompatibilis adapterekkel és puffertartókkal
Függőleges vagy oldalirányú vákuumbemeneti lehetőségek a különböző elrendezésekhez
Pufferelési beállítások
Az opcionális csillapító szerkezet csökkenti az ütközést az érintkezés során
Védi a törékeny felületeket, mint az üveg vagy a bevont anyagok
Javítja a kezelés biztonságát és a termékminőséget
Alkalmazások
Automatizált gyártósorok és robotkarok
Fémlemezek, üvegtáblák és nagyméretű alkatrészek kezelése
Lítium akkumulátor és elektronikai ipar (rozsdamentes acél opciók is elérhetők)
Bármilyen forgatókönyv, amely megköveteli a nehéz vagy egyenetlen munkadarabok stabil megfogását

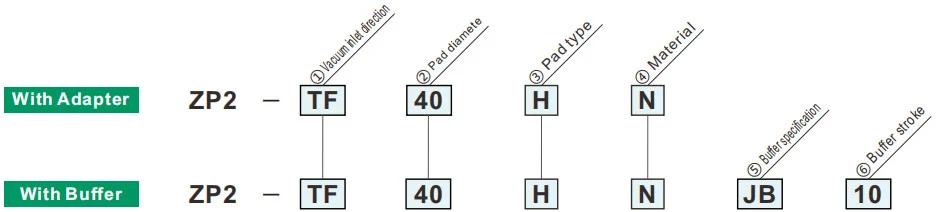

Hogyan rendeljünk
| ①Vákuum bemeneti irány | |
| TF | Függőleges |
| XF | Oldalsó |
| ②Padátmérő | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Anyag | |
| N | NBR |
| S | Szilikon gumi |
| U | Uretán gumi |
| F | FKM |
A zöld szimbólum testreszabott modellek
| ⑥Pufferlöket | Párna átmérője | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③ Párna típusa | |
| H | Lapos bordával |
| HB | Fújtatós típus |
| ⑤ Puffer specifikáció | |
| JB | Forgó (sárgaréz, persellyel) |
| JF | Forgó (acél, persellyel) |
Rugó reaktív erő
| Csatlakozó menet | Meghúzási nyomaték ±5%[N·m] | Puffer löket (mm) | Rugó reaktív erő[N] | ||
| Sárgaréz, persellyel (JB) | Acél, persellyel (JF) | 0 ütésnél | Teljes lökettel | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
A betét anyaga és jellemzői
⚪: csekély vagy nincs hatással △: Feltételektől függően használható X: Nem megfelelő
|
Anyag
Jellemzők
|
Szimbólum | Durométer HS (±5°) |
Szín -ból gumi |
Üzemeltetési hőmérséklet tartomány (°C) |
Olaj ellenállás benzin |
Olaj ellenállás benzol |
Bázis ellenállás |
Sav ellenállás |
Időjárási képesség | Ózon ellenállás |
Kopás ellenállás |
Vízálló | Oldószer ellenállás (benzol, toluol) |
Alkalmazás |
| NBR | N | 50 | Fekete | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Általános munka, hullámkarton, furnérlemez, vaslemez és mások átadása |
| Szilikon gumi | S | 45-50 | Fehér | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető, Kiszerelés fröccsöntésből, Vékony munka, Konyhai robotgép |
| Uretán gumi | U | 50-60 | Barna | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Hullámkarton, Vaslemez, Furnérlemez |
| FKM | F | 60 | Fekete | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Vegyi munka |
| Vezetős NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | A félvezető általános munkája (statikus elektromos ellenállás) | |
| Vezetőképes szilikon gumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Félvezető (statikus elektromosság) |
A fenti táblázat csak a tárgy gumi anyagok általános jellemzőit tartalmazza. A kék szimbólum testreszabott modellek.
Pneumatikus alkatrészek (vákuumos tapadókorong) alkalmazási körvonalai különböző ipari területeken
I. Alapvető erősségek
II. Alkalmazások kinyerése ipar szerint
A. Orvostudomány és gyógyászati ipar
A.1: Alapvető követelmények:Tiszta és szennyezésmentes (FDA/GMP-kompatibilis), kíméletes és nem károsító, valamint a keresztszennyeződés megelőzésére
A.2 Főbb forgatókönyvek:
1. Gyógyszercsomagolás: gyógyszerpalack / gyógyszertár / infúziós zacskó felszedő (élelmiszer-minőségű szilikon tapadókorong, nincs részecskék kiömlése)
2. Orvosi eszköz összeállítás: sebészeti műszerek/orvosi katéterek/protézis-kezelési darabok (állítható negatív nyomás, deformáció elleni védelem)
3. Biológiai laboratórium: Petri-csésze/centrifugacső/reagenskártya átvitel (vegyszerálló, steril kompatibilis)
B. Elektronikai és félvezetőipar
B.1 Alapvető követelmények:antisztatikus (10⁶-10¹¹Ω), precíziós pozicionálás (hiba ≤0,01mm), karcállóság
B.2 Főbb forgatókönyvek:
1. Chip/félvezető: ostyakezelés, chip-csomagolás (porózus kerámia/antisztatikus szilikon tapadókorong, egyenletes negatív nyomás a szakadás megelőzésére)
2. PCB/Alkatrészek: Rugalmas PCB, mikrokomponensek (0402-es ellenállások) felületre szerelve (vékony szilikon/gél/mikro tapadókorongok a ráncosodás/szakadás megakadályozására)
3. Kijelző: LCD/OLED panel, érintőüveg fogantyú (magasan átlátszó anyag, folt és karcmentes)
C. Gépjármű- és autóalkatrész-ipar
C.1 Alapvető követelmények:nagy szívóerő (egy szívótárcsa ≥500N), több specifikációjú adaptáció (fém/műanyag/üveg), csúszásmentes
C.2 Főbb forgatókönyvek:
4. Karosszéria gyártása: acéllemez / ajtókeret hegesztés (nagy átmérőjű gumi / több tapadókorongos tömb, csúszásgátló textúra)
5. Üveg / Belső: Szélvédő beépítés, bőr ülésfelület átvitel (hőálló szilikon / szivacs tapadókorongok, deformáció elleni védelem)
6. Alkatrészek: motor hengertest / sebességváltóház markolat (vákuum + mechanikus zár, leesésgátló)
D. Élelmiszer- és csomagolóipar
D.1 Alapvető követelmények:Élelmiszer minőségű anyag (FDA tanúsítvánnyal), könnyen tisztítható, ütésálló
D.2 Főbb forgatókönyvek:
1. Élelmiszer kezelése: pékáruk / friss hús / gyümölcs válogatás (alacsony szívó szivacs tapadókorong, szagtalan és könnyen mosható)
2. Csomagolás automatizálás: csomagolózacskó-nyitás, steril kartonformázás (statikus eltávolítás/többpontos szívás, vékony/kemény csomagoláshoz alkalmas)
E. Logisztikai és raktározási ipar
E.1 Alapvető követelmények:hatékony alkalmazkodás (több áru specifikáció), stabil nyomás, leesésgátló
E.2 Főbb forgatókönyvek:
1. Kartonkezelés: e-kereskedelmi kartondobozok válogatása (állítható szívósor, vákuumnyomás)
2. Lemez/tekercs: Falemez/műanyag fólia tekercs átvitele (hosszú szalag/gyűrű alakú tapadókorong, egyenletes adszorpció az eltolás elkerülése érdekében)
F. Új energia és speciális iparágak
F.1 Új energia (lítium akkumulátor/pv):
1. Lítium akkumulátorlemez (antisztatikus porózus tapadókorong, pormentes), fotovoltaikus üveg (nagy szívó szilikon tapadókorong, karcmentes)
F.2 Nyomtatás és papír
1. Papír/nyomtatott anyagok rögzítése (abszorbens papíranyag, enyhe negatív nyomás a szakadás és a tintaszennyeződés elkerülése érdekében)
III. Az alapvető adaptációs logika összefoglalása
| A munkadarab jellemzői | Pipetta adaptációs program | Megfelelő iparági forgatókönyvek |
| Vékony / Törékeny / Precíziós | Szilikon/kerámia anyag, mikro negatív nyomás, mikro szívófej | Elektronikus félvezetők, gyógyszerek |
| Nehéz tárgyak / Nagy méret | Gumi anyagú, nagy átmérőjű tapadókoronggal, több tapadókoronggal | Gépkocsik, logisztikai panelek |
| Egészség/A környezetszennyezés megelőzése | Élelmiszer/orvosi minőségű szilikon, könnyen tisztítható szerkezet | Gyógyszer, élelmiszer |
| Puha / szabálytalan felületek | Szivacs anyagú, deformálható tapadókorong | Autóbelső, élelmiszer |
| Antisztatikus követelmények | Antisztatikus szilikon, ionos szél támogatott | elektronikus félvezető |
